机床加工用手动式工件限位挡块结构

　　在普通铣床、平面磨床、小型钻床的常规单件小批量加工场景里，这类手动工件挡块是工位上使用频率极高的定位辅件，多数时候会配合机床工作台的T型槽完成安装，不需要额外搭建复杂的气动或液压定位回路，操作门槛低，一线操作工人经过简单熟悉就能快速上手使用。从实际功能来看，它的核心作用是在工件装夹阶段提供稳定的侧向定位基准，当需要批量加工同尺寸的条形、块类毛坯时，只需要第一次装夹完成对刀后，将挡块锁紧在对应位置，后续工件只需要靠紧挡块的定位端面再压紧虎钳或压板，就能保证每一件的加工基准统一，大幅减少重复对刀的辅助时间，尤其适合工装预算有限、加工批次灵活的小型机加工车间使用。

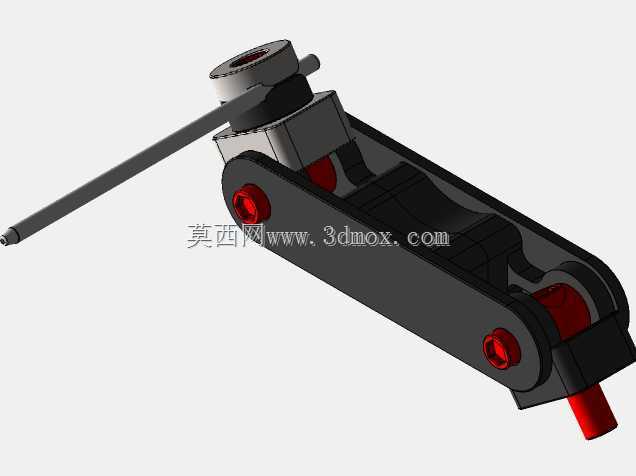

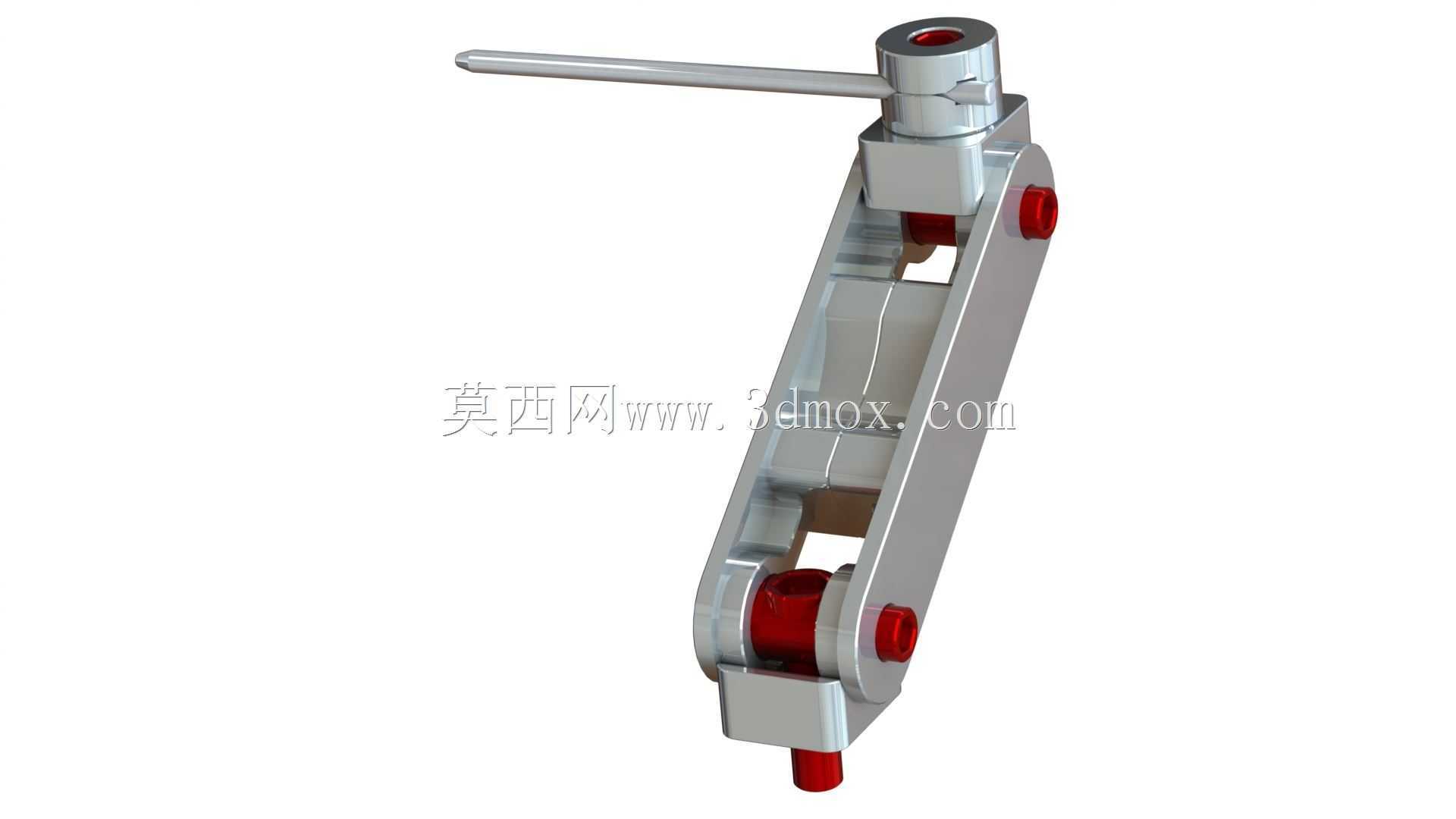

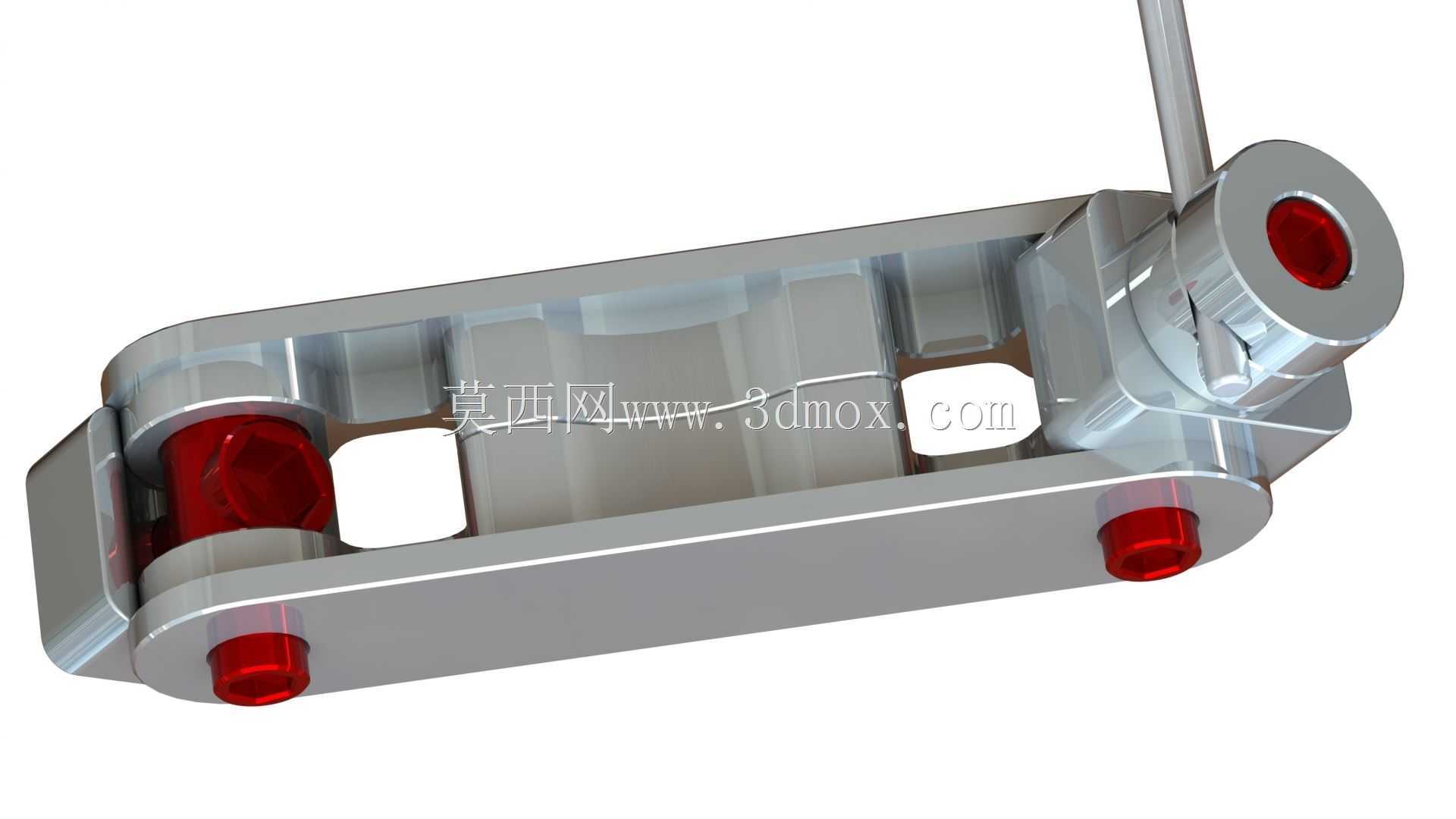

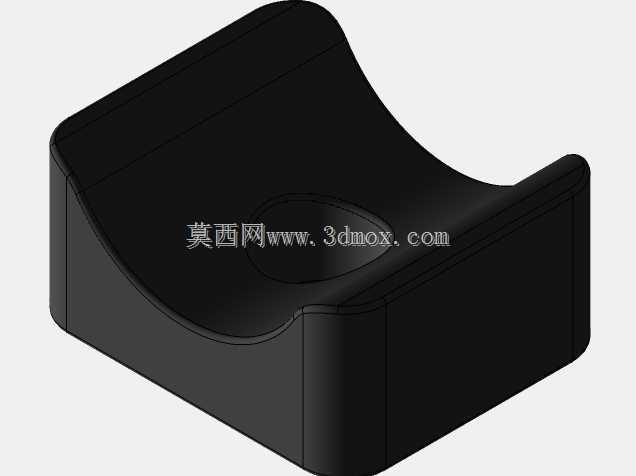

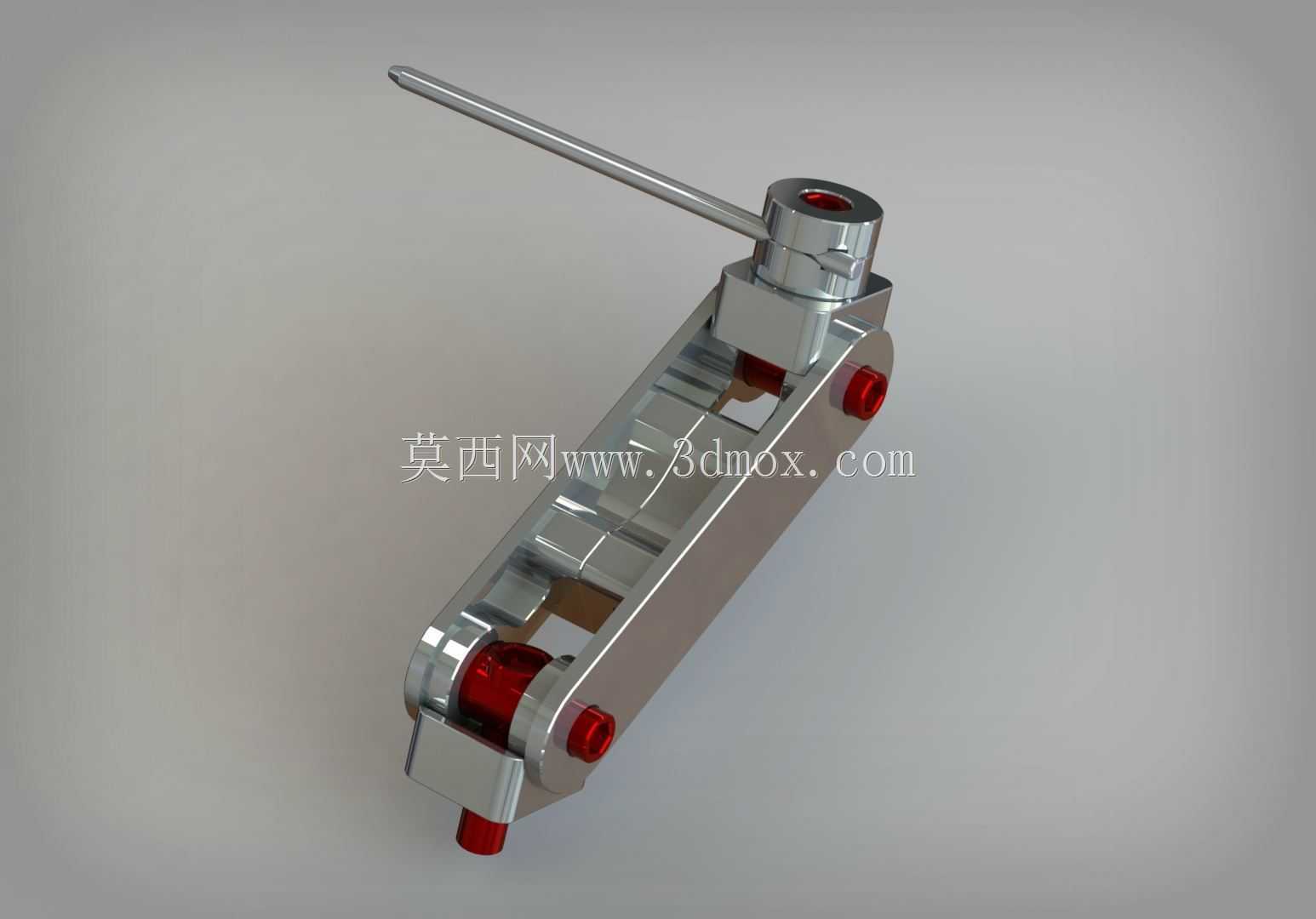

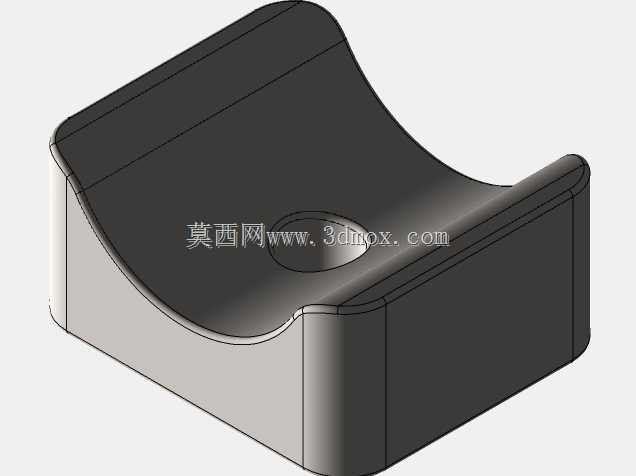

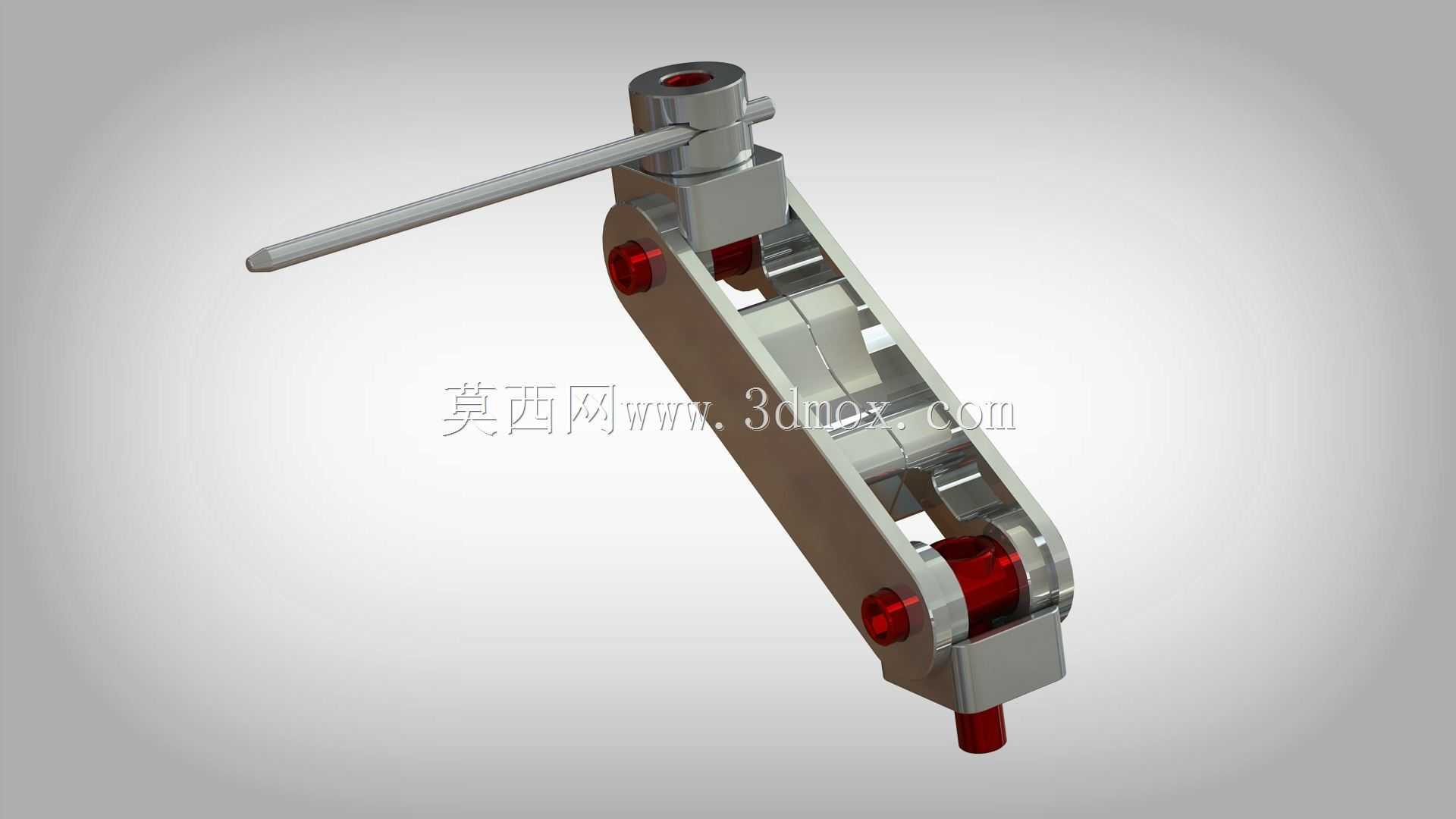

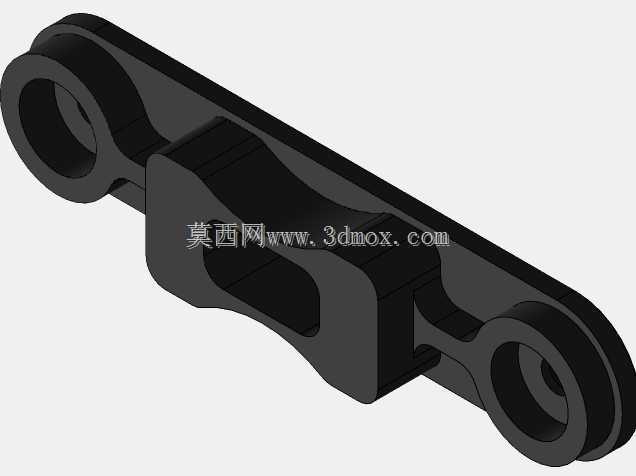

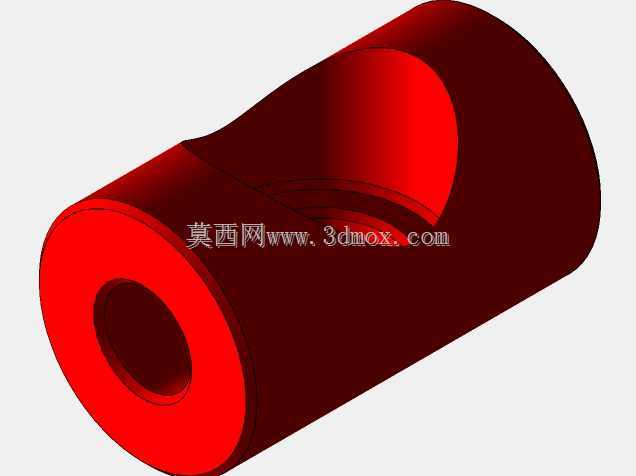

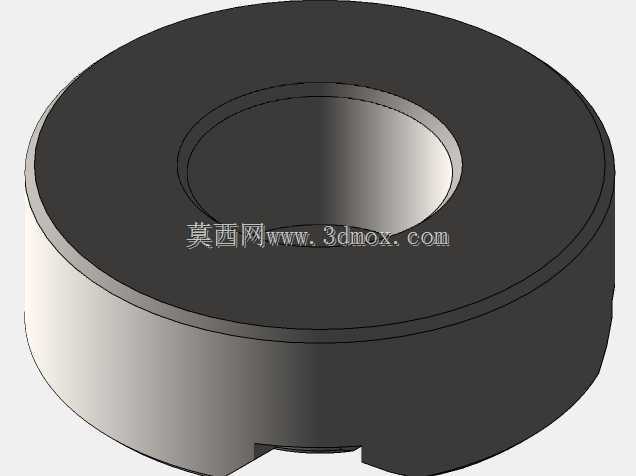

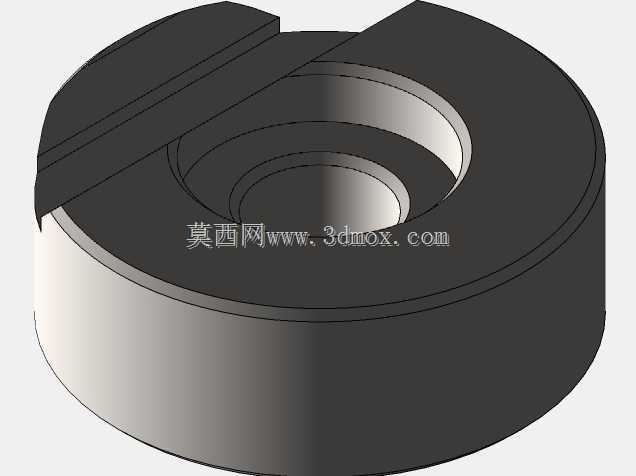

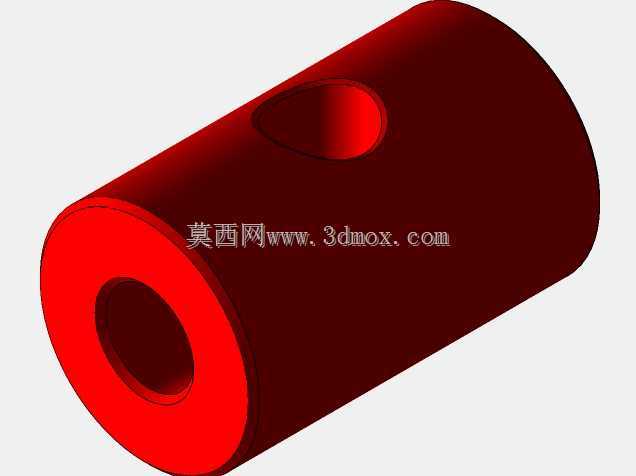

　　从结构设计逻辑来看，这款挡块采用了分体式的组合结构，主体承力部分用长条形的合金钢基体做骨架，基体上开有贯通的调节槽，用来适配不同T型槽间距的工作台安装需求，不需要针对每台机床单独做安装孔位定制。顶部的手动压杆采用偏心锁紧原理，扳动压杆到工作位置时，内部的偏心轴会推动底部的顶紧块向下伸出，牢牢抵在工作台T型槽的内壁上，完成整个挡块的位置固定；扳动压杆到松开位置时，顶紧块自动回缩，挡块就可以沿着T型槽自由滑动调整位置，整个锁紧和松开的动作只需要单次扳动操作，不需要反复拧动锁紧螺母，操作效率比传统的螺栓锁紧式挡块高很多。

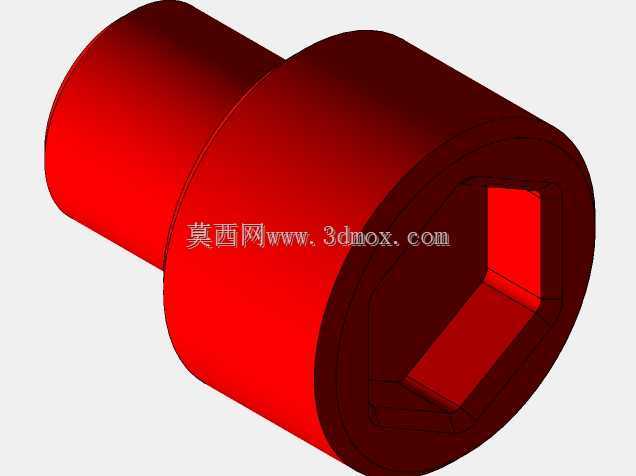

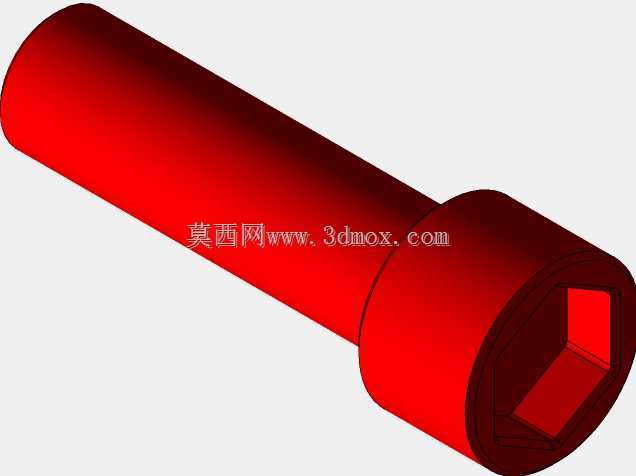

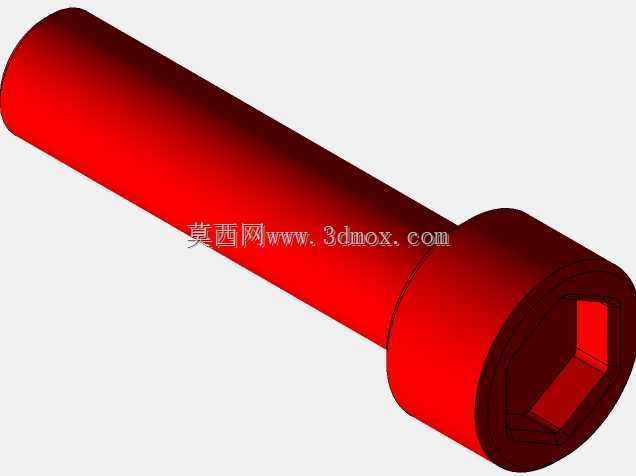

　　结构上的红色紧固螺钉分别布置在基体的侧面和端部，主要用来调节内部顶紧块的伸出行程，以及锁紧顶部的偏心轴安装座，长期使用出现磨损间隙后，可以通过调整这些螺钉的旋入深度补偿磨损量，延长整个挡块的使用寿命，不需要整体更换构件。定位端面做了淬硬处理，硬度达到HRC45-50，能够承受工件装夹时的碰撞和加工过程中的切削力冲击，不会因为长期磕碰出现凹陷导致定位失准。

　　从安装边界尺寸来看，这款挡块的基体宽度控制在25mm左右，整体长度在120mm上下，安装后突出工作台表面的高度约60mm，不会和机床的主轴行程、刀具走刀路径产生干涉，即使是加工高度较低的薄型工件，也不会出现挡块碰刀的问题。调节槽的行程覆盖了常见的100-300mm的定位距离调整范围，能够满足大部分小型零件的加工定位需求，当需要更长距离的定位时，也可以通过在T型槽内加装过渡垫块的方式拓展使用范围。

　　实际使用中需要注意，这类手动挡块的定位承力上限在500N左右，适合普通铣削、磨削的轻载加工场景，如果是重载切削或者大余量刨削加工，需要额外增加辅助压紧装置，避免切削力过大导致挡块移位造成加工报废。日常维护只需要定期在偏心轴和顶紧块的滑动面加注少量润滑油，避免切削液和铁屑进入滑动间隙造成操作卡滞即可，整体结构没有易损的电子元件或者复杂密封件，故障率极低，是机加工工位上性价比极高的基础定位辅件。
