五十铃FRR90HE4商用车底盘结构

　　城配物流、市政作业、短途干线运输场景里，轻中型商用车的底盘是决定整车承载上限、改装适配性、行驶可靠性的核心载体，这套五十铃FRR90HE4底盘结构，完整还原了量产车型底盘的核心布置逻辑，可作为商用车改装设计、底盘结构教学、整车总布置校核的三维参考载体。从实际使用场景来看，这类底盘主要适配4-8吨级的载货需求，可拓展为厢式货车、冷藏车、市政环卫车、工程救援车等多种上装形态，底盘的预留安装位、载荷分布设计直接决定了后续改装的可行性与整车行驶稳定性。

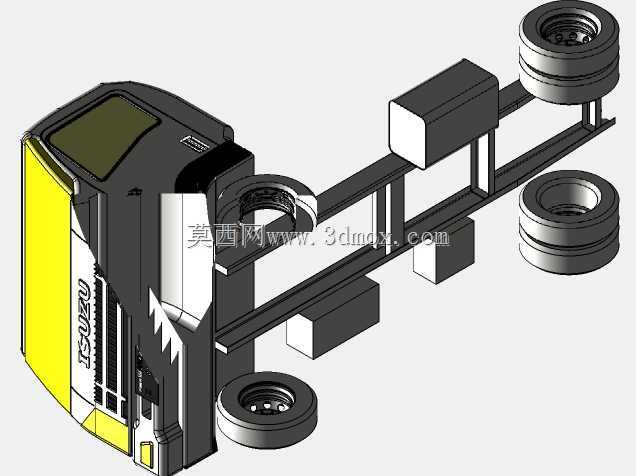

　　从功能特性来看，这套底盘采用了商用车经典的边梁式车架结构，两根纵梁沿整车长度方向贯通布置，通过多根横梁实现横向连接，纵梁采用变截面冲压成型工艺，在驾驶室下方、悬架安装点、后桥承载区域做了局部加强，平衡了整车自重与承载强度的矛盾。行走机构部分还原了前转向轮、后双驱动轮的布置形式，轮胎与车架的相对位置预留了足够的跳动行程，可适配钢板弹簧或者空气悬架的安装空间，满足不同载荷工况下的行驶缓冲需求。底盘上的块状部件分别对应燃油箱、储气筒、蓄电池、后处理装置等底盘附属件，所有部件的安装位置都避开了传动轴的运动路径、转向机构的摆动范围，同时预留了管线布置的走向空间，避免实车装配时出现部件干涉问题。

　　设计思路上，这套底盘优先考虑了维保便利性与载荷均匀分布，将日常需要频繁维保的部件布置在车架外侧易操作的位置，蓄电池、储气筒等部件采用支架式安装，预留了足够的拆装操作空间；燃油箱布置在车架纵梁内侧，利用纵梁结构形成侧面防护，降低行驶过程中剐蹭破损的风险。载荷分配层面，前桥承载约占整车总质量的30%，后桥承载约占70%，匹配后双胎的承载结构，可满足重载工况下的轮胎接地比压要求，避免重载时轮胎过度变形引发的爆胎风险。驾驶室采用半浮式安装的预留接口，可在驾驶室与车架连接位置安装减震垫，降低行驶过程中发动机、路面传递到驾驶室的振动，提升驾乘舒适性。

　　外形尺寸与安装边界层面，这套底盘的轴距、轮距参数完全对标量产车型的设计标准，车架上平面的上装安装孔位按照通用商用车改装标准预留，孔位间距、孔径尺寸可适配多数标准货箱、专用上装的安装需求，无需对车架进行大规模打孔改装即可完成上装固定。车架尾部预留了牵引装置、后防护装置的安装位置，满足道路行驶的安全法规要求；前轴转向节的最大转角做了运动校核，可实现更小的转弯半径，适配城市狭窄道路的通行需求。底盘的最小离地间隙满足非铺装路面的通过性要求，同时避免了底盘过低导致的通过性不足问题，兼顾了城市道路与城郊非铺装路面的通行能力。

　　从结构设计的细节来看，车架纵梁与横梁的连接采用铆接加螺栓连接的组合形式，在主要承载位置采用高强度铆钉实现永久连接，在需要后期拆装的附属件安装位置采用螺栓连接，既保证了车架整体的结构强度，又提升了后期维保的便利性。转向机构采用循环球式转向器的布置形式，转向拉杆的运动路径与悬架跳动轨迹做了协同校核，避免制动、颠簸工况下出现转向干涉引发的行驶跑偏问题。制动系统的储气筒布置在车架内侧，通过金属支架与纵梁固定，管路沿纵梁内侧的预留卡扣位布置，避免行驶过程中管路被飞溅的碎石击打破损。排气后处理装置的布置位置远离燃油箱与橡胶管路，避免高温辐射引发的部件老化问题，同时预留了传感器的安装接口，可适配不同排放阶段的后处理配置需求。
