巴哈SAE赛事越野电动赛车结构设计

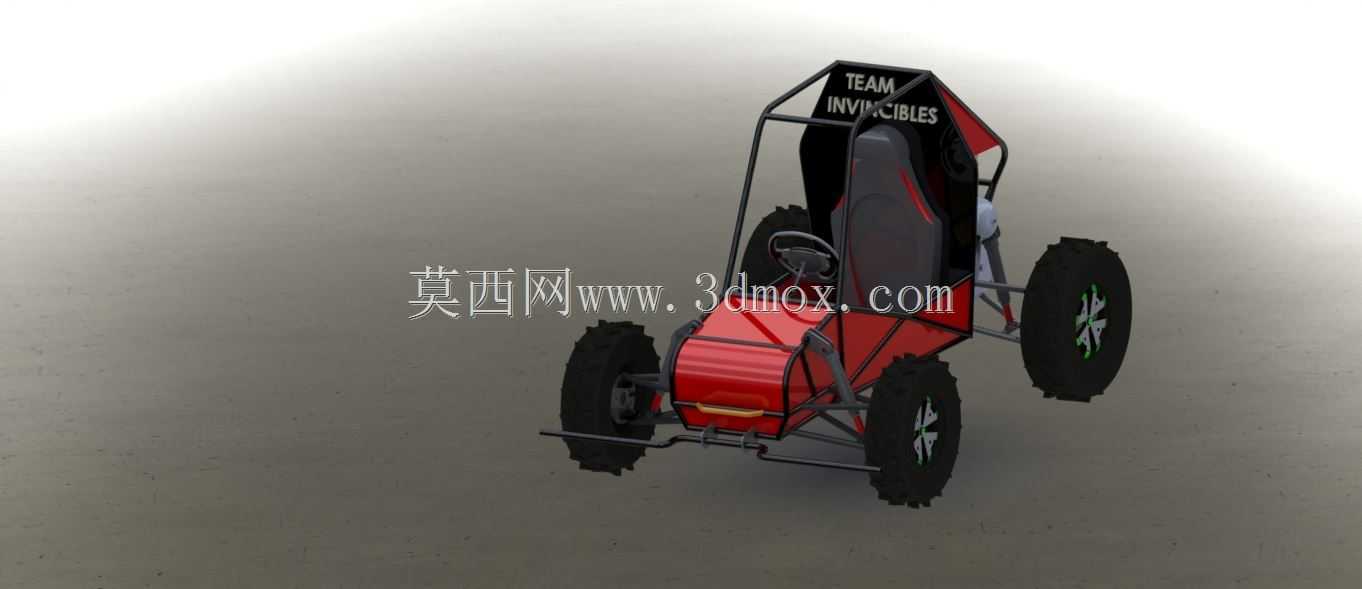

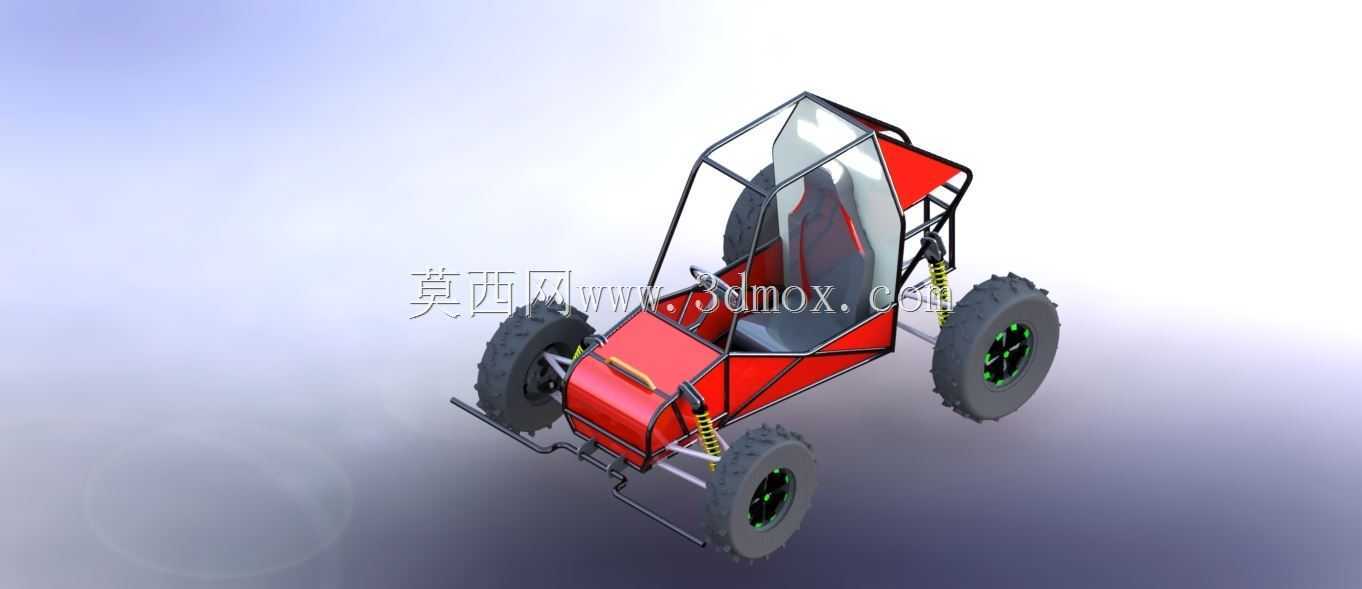

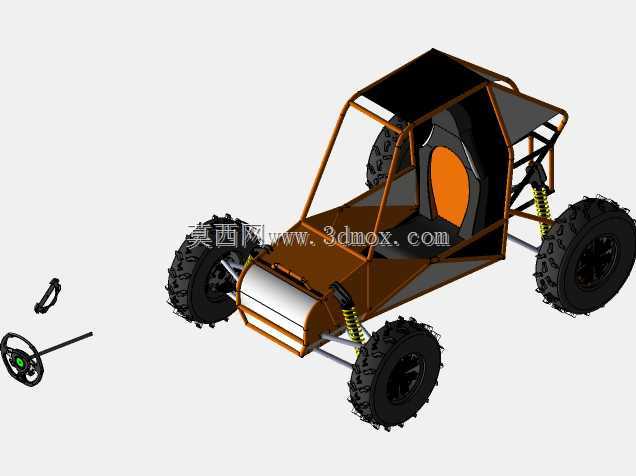

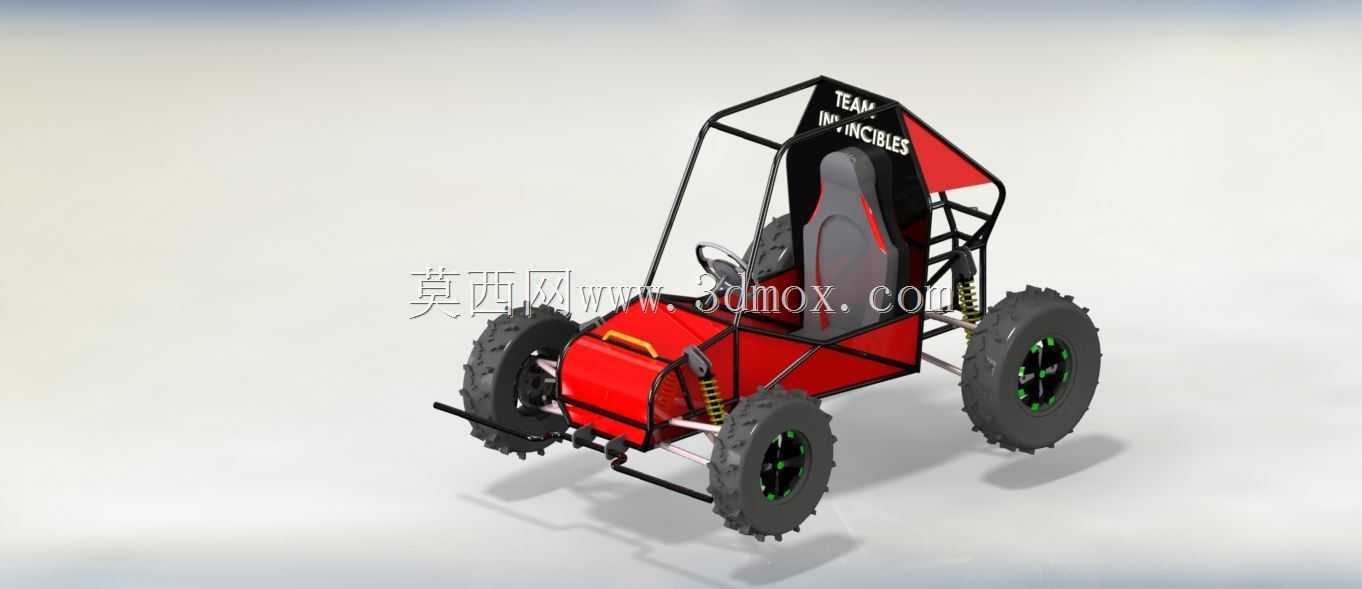

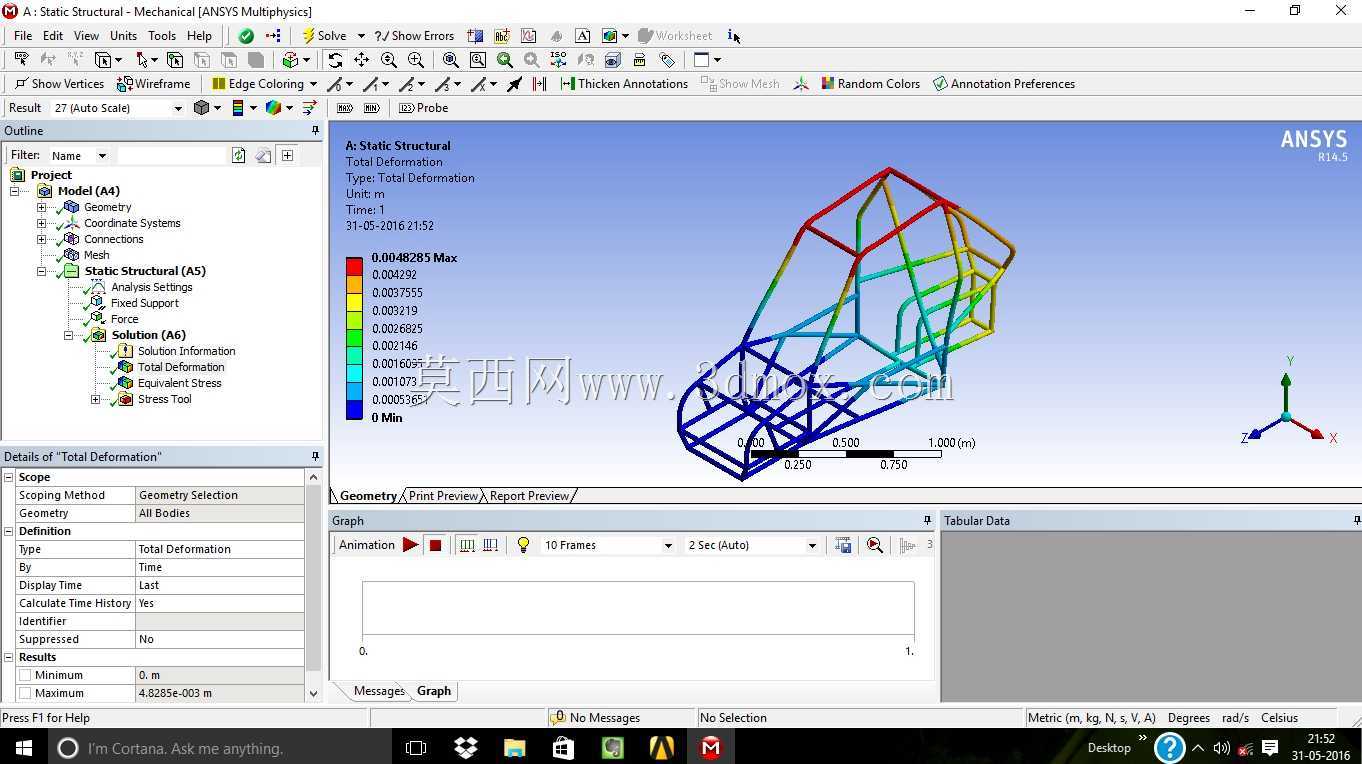

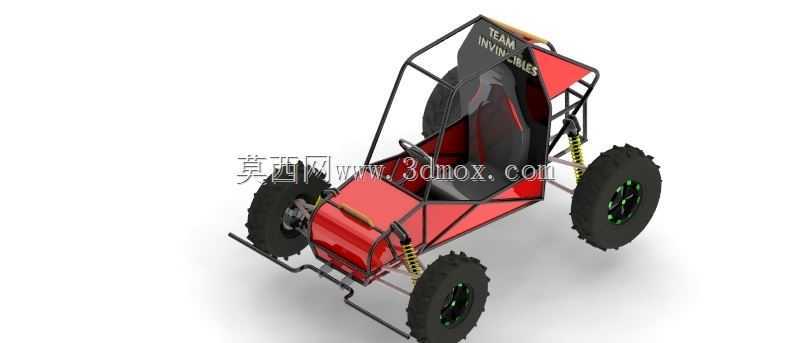

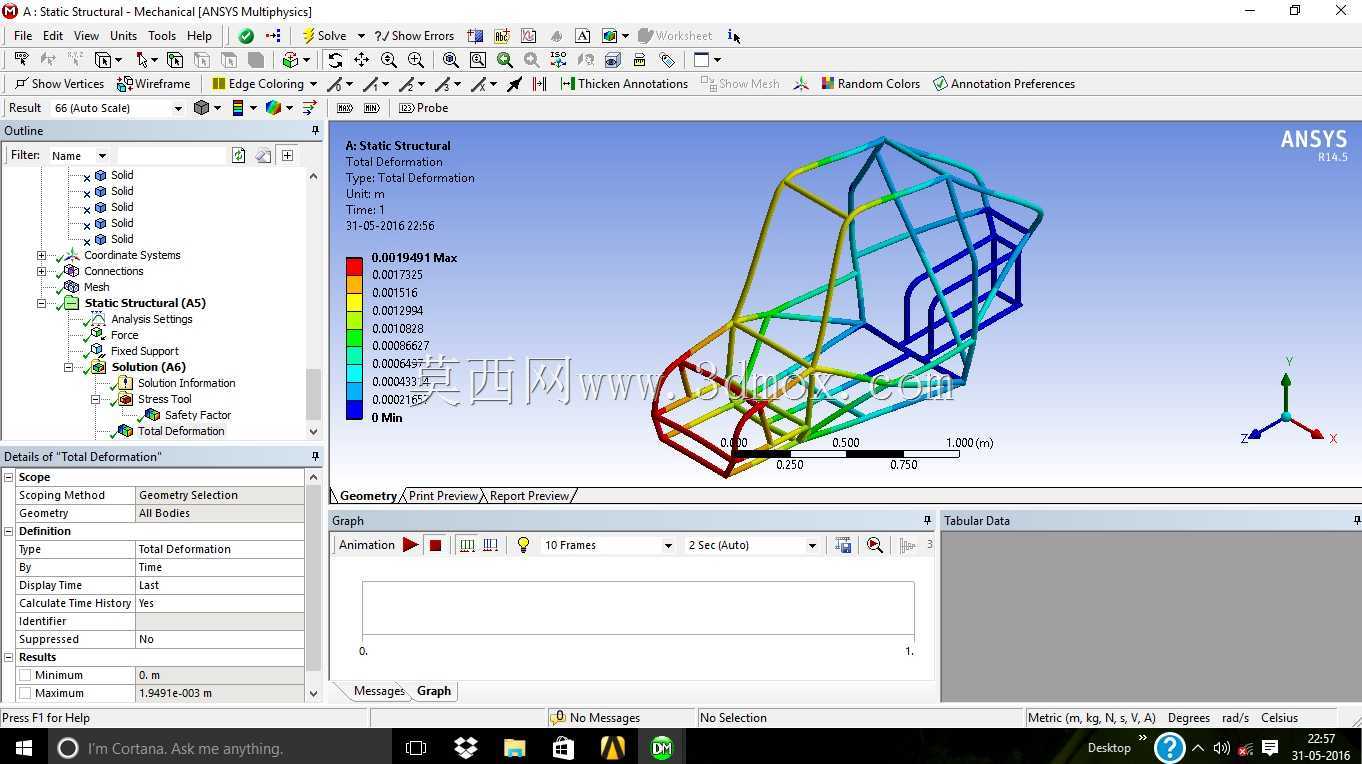

　　这套三维结构针对巴哈SAE大学生越野赛事的参赛需求设计，核心面向非铺装路面的高强度竞技场景，适配泥泞、砂石、陡坡、坑洼等复杂越野路况，所有结构设计均围绕赛事中的通过性、抗冲击性、轻量化三个核心指标展开。从车架结构来看，采用空间钢管桁架式布局，主防滚环、侧边防撞梁、前部吸能区采用不同壁厚的合金钢管焊接成型，在满足赛事防滚安全规范的前提下，通过拓扑优化削减非受力区域的管材冗余，整体车架重心控制在整车几何中心偏下位置，降低高速过弯、飞坡落地时的侧翻风险，车架预留的安装边界可适配不同规格的驱动电机、电池组布局，同时兼容常规赛车座椅、多点式安全带的安装点位，不需要额外焊接转接支架即可完成安全组件的装配。行走系统部分，匹配大颗粒深花纹越野轮胎，

　　胎块高度针对松软路面的抓附需求设计，轮辋采用轻量化高强度材质，配合长行程螺旋弹簧与双向阻尼减震器，单侧悬架行程可覆盖常规越野路面的落差冲击，减震器上安装点直接固定在车架主受力梁上，避免飞坡落地时的冲击力传递到非结构件造成车架变形；转向系统采用断开式梯形转向结构，转向拉杆的布置避开了悬架跳动的干涉区间，在悬架全行程压缩、拉伸过程中不会出现转向卡滞、轮距突变的问题，转向节的强度经过冲击载荷校核，可承受单侧车轮落地时的瞬时冲击载荷。动力布局上采用后置后驱的形式，电池组安装在车架中部的低位区域，平衡前后轴荷的同时降低整车重心，驱动电机通过减速机构直接连接后轮，省去了长传动轴带来的动力损耗与结构重量，电机安装位设计了可调节的张紧结构，

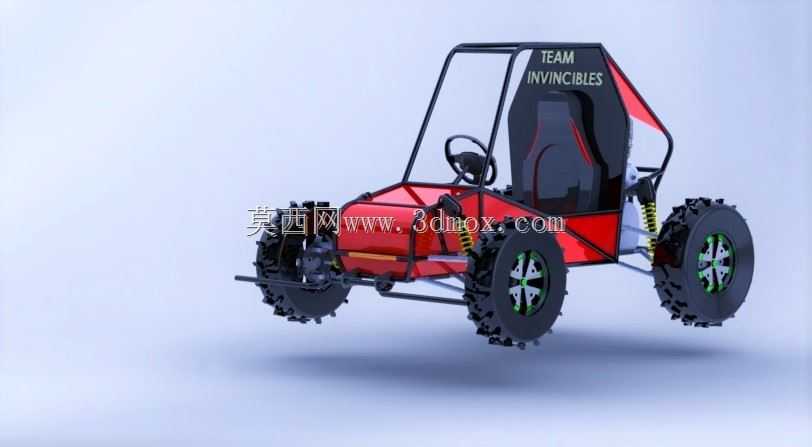

　　方便后期维护时调整传动带/链条的张紧度，电池仓周边设计了防撞结构，避免侧面碰撞、托底时对电池组造成挤压损伤。车身覆盖件采用轻量化的分片式设计，前部红色覆盖件为可拆卸结构，方便检修前部的转向机构、制动管路，后部覆盖件预留了散热通风口，可满足电机、控制器在长时间高负荷运行下的散热需求，覆盖件与车架的连接采用快拆式卡扣，赛事中出现覆盖件损坏时可快速更换，不需要拆卸大量固定螺栓。从安装边界来看，整车宽度控制在赛事规则允许的范围内，可顺利通过赛事设置的狭窄障碍路段，轴距设计兼顾了直线行驶稳定性与小半径转弯的灵活性，最小离地间隙满足常规越野路面的通过需求，不会在通过交叉轴、炮弹坑路段时出现底盘托底的情况；制动系统采用四轮独立盘式制动，

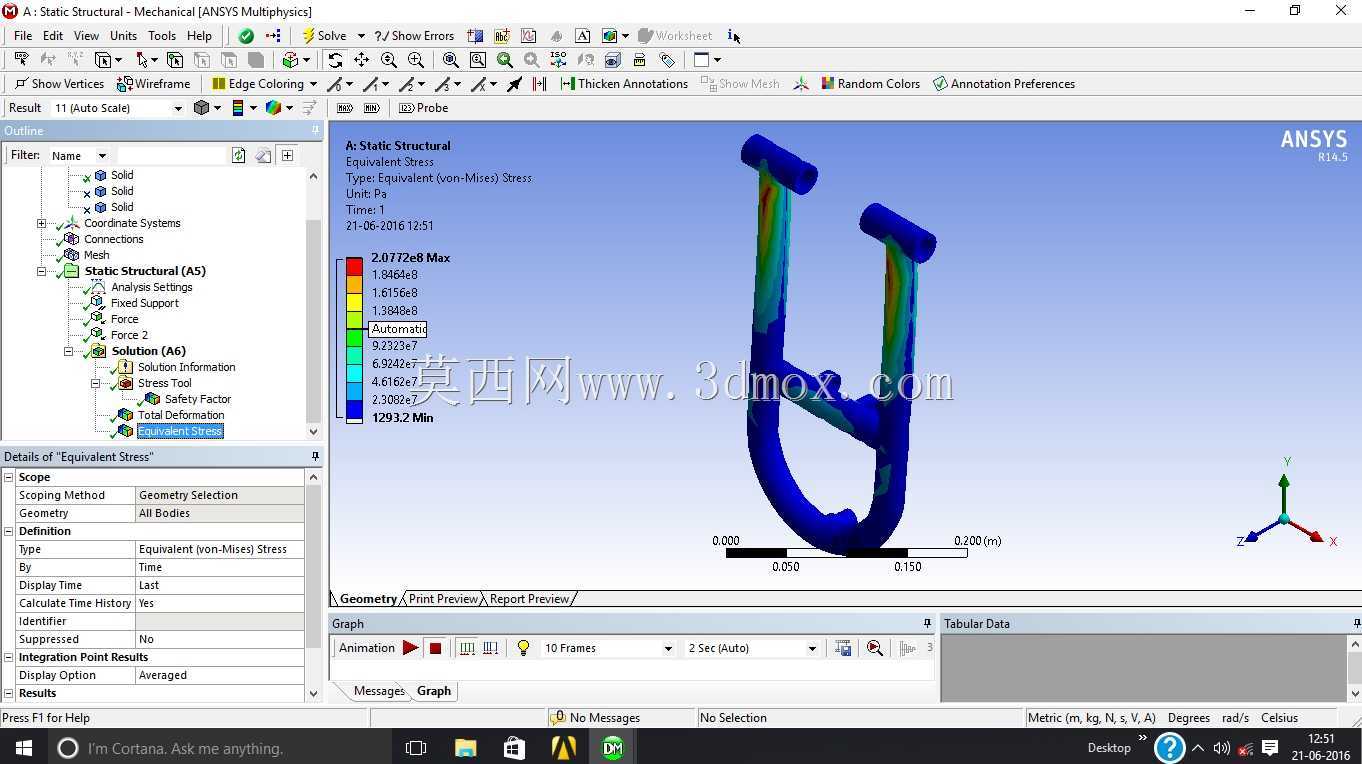

　　制动卡钳的安装位直接集成在转向节与后桥壳体上，制动管路沿车架管材内侧布置，避免行驶中被飞溅的石块打坏，制动总泵安装在驾驶位前部的易操作区域，可根据车手的驾驶习惯调整踏板行程与反馈力度。驾驶舱的布局按照人机工程学设计，座椅的安装位置可前后调节，适配不同身高的车手操作，方向盘的倾角、高度预留了调节空间，操控踏板的间距符合常规赛车的操作习惯，车手在佩戴全套安全装备的情况下也可顺畅完成所有操控动作，驾驶舱前部预留了仪表、控制开关的安装位，可根据参赛需求加装转速表、电压表、故障指示灯等赛事监控组件。整套结构在设计过程中充分考虑了赛事中的维修便捷性，所有易损件的安装位置都预留了足够的操作空间，不需要拆解大量周边结构即可完成减震器、轮胎、制动片等部件的更换，车架上的所有焊接节点都做了应力释放处理，避免长时间高强度颠簸下出现焊缝开裂的问题，悬架的摆臂采用等强度设计，在保证抗冲击强度的前提下尽可能降低簧下质量，提升车轮在颠簸路面的贴地性能。
