3D打印仿人机器人头部结构设计

　　这款仿人机器人头部壳体，是面向人形机器人整机研发项目配套设计的外部承载结构，核心适配熔融沉积成型类3D打印工艺制作，可直接作为研发阶段的功能验证件使用，无需额外开模，能大幅缩短人形机器人上半身结构的迭代周期。从实际应用场景来看，该部件主要服务于人形机器人研发阶段的头部结构验证、仿生外观测试、内部元器件安装适配，也可用于科普展示类人形机器人的头部外壳、高校机器人竞赛参赛作品的头部结构件，适配非量产的定制化人形机器人搭建需求。

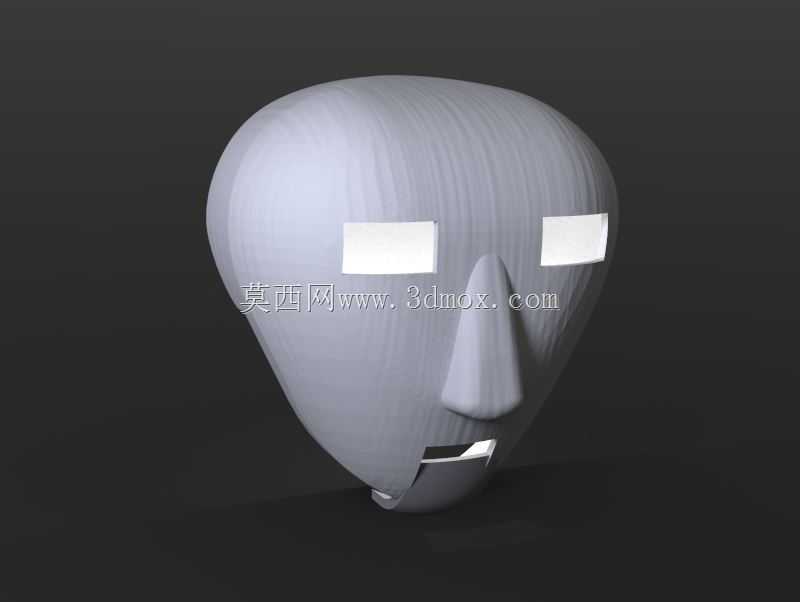

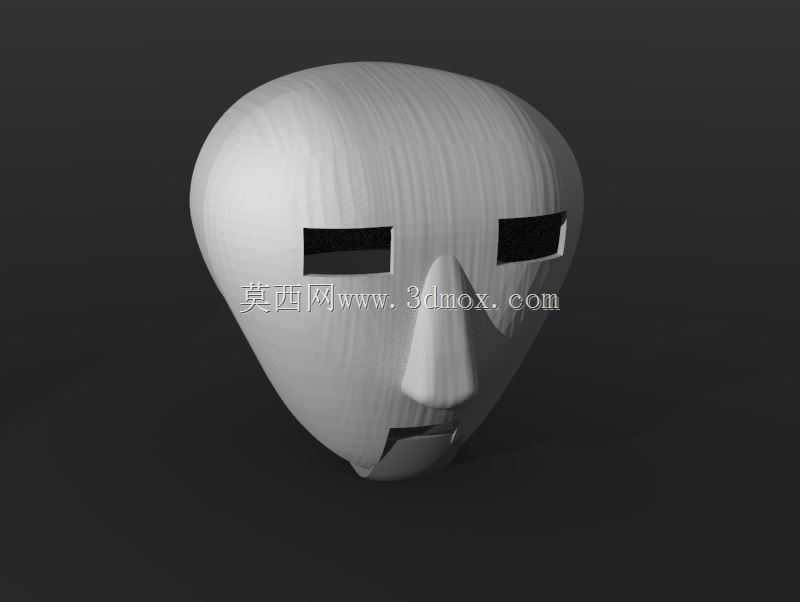

　　设计思路上，整体采用流线型椭球曲面作为基础轮廓，完全贴合人类头部的骨骼外轮廓比例，没有尖锐棱角，既保证仿生外观的拟真度，也避免3D打印过程中出现大角度悬空结构，减少打印支撑材料的用量，降低后期支撑去除的打磨工作量。眼部位置预留了矩形通槽，可直接嵌入固定双目视觉摄像头模组、LED表情显示模块，槽口边缘做了0.2mm的限位凸台，安装时无需额外设计定位夹具，涂覆少量结构胶即可完成固定，能保证两个视觉窗口的同轴度误差控制在0.3mm以内，满足双目视觉测距的精度要求。鼻部位置采用一体化凸起曲面设计，和主体壳体做了圆角过渡，没有拼接缝隙，避免3D打印时出现层间开裂问题，同时鼻部曲面弧度匹配常规人形机器人的面部比例，不会出现视觉上的比例失调。嘴部位置预留了窄缝式通槽，可内置小型扬声器、语音拾音模块或者嘴部动作舵机，槽口尺寸经过反复调整，既保证声音传出的通透性，也不会破坏面部整体的仿生完整性。

　　从安装边界来看，壳体底部预留了和颈部舵机连接的安装接口，接口位置做了2mm厚度的加强筋，可直接适配标准20kg扭矩的数字舵机法兰盘，安装孔位采用通用的M3螺丝孔位，孔深4mm，无需额外镶嵌铜螺母即可满足反复拆装的强度要求，颈部转动时的活动间隙预留了15mm，可支持头部±45度左右转动、±30度俯仰动作，不会出现壳体和颈部结构的运动干涉。壳体整体壁厚设置为2mm，完全适配PLA、ABS、PETG等常用3D打印材料的成型要求，打印时无需设置过高的填充率，20%的网格填充即可满足日常使用的结构强度，整体重量可控制在150g以内，不会给颈部舵机造成过大的负载，能有效提升舵机的使用寿命和动作响应速度。

　　功能特性方面，壳体内部预留了通用的元器件安装凸台，可根据实际需求固定控制板、电池、传感器等头部内置组件，凸台位置避开了头部转动的重心轴线，能保证头部转动时的动平衡，减少舵机运转时的抖动。壳体外表面做了哑光质感的曲面优化，打印完成后经过简单打磨即可直接进行喷漆、覆膜等后处理，可实现仿真皮肤、金属质感等不同的外观效果，适配不同应用场景的外观需求。和传统的机加工金属头部壳体相比，这款3D打印的壳体研发成本仅为金属件的十分之一，迭代修改时仅需调整三维模型参数即可重新打印，非常适合研发阶段的快速验证，也适合小批量定制化的人形机器人制作场景。在实际装配过程中，所有预留孔位和安装槽都经过公差适配，常规FDM3D打印机打印完成后，无需进行二次锉削加工即可完成元器件的装配，能大幅提升装配效率，减少后期修整的工作量。
