HC-SR501运动传感器方形防护外壳结构

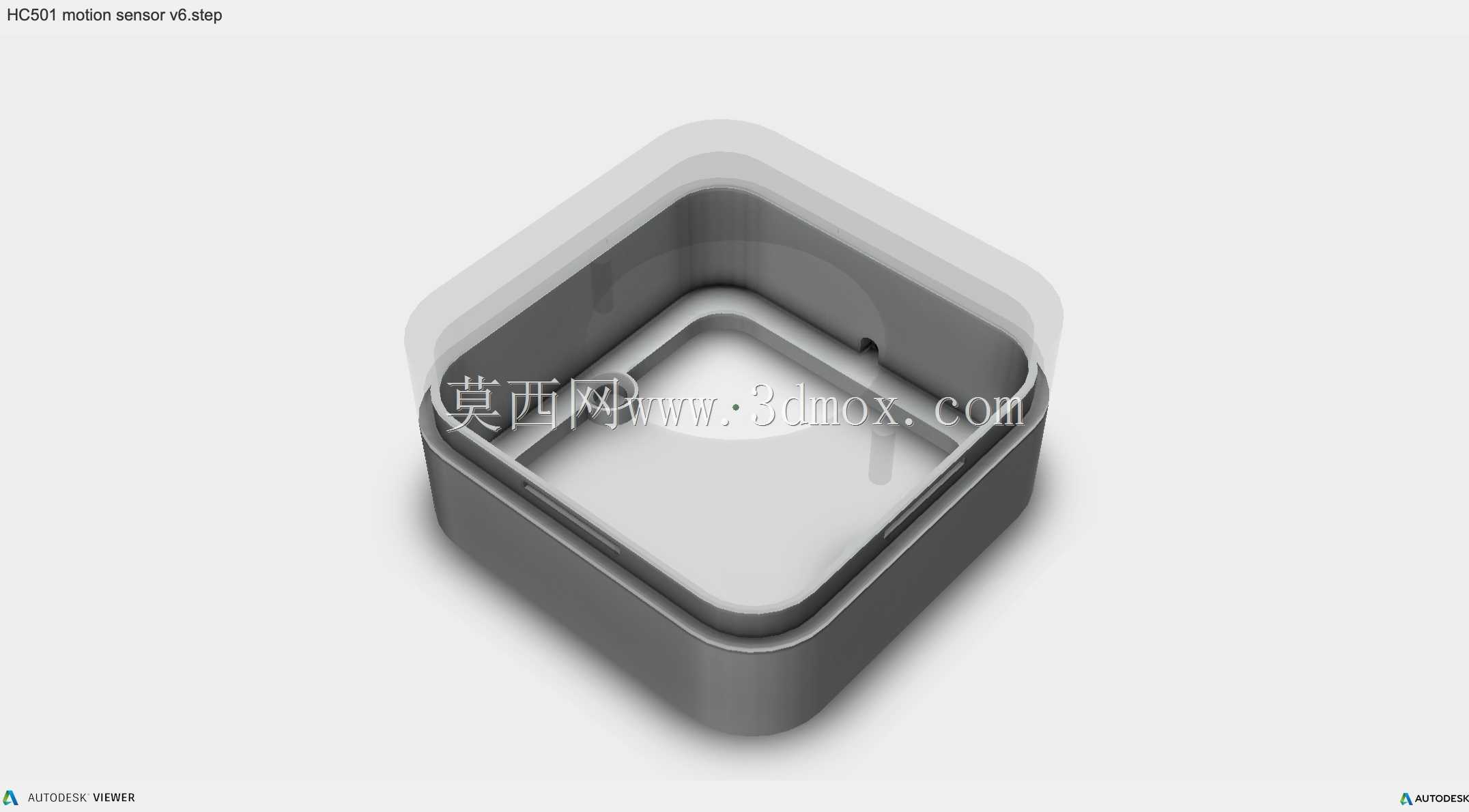

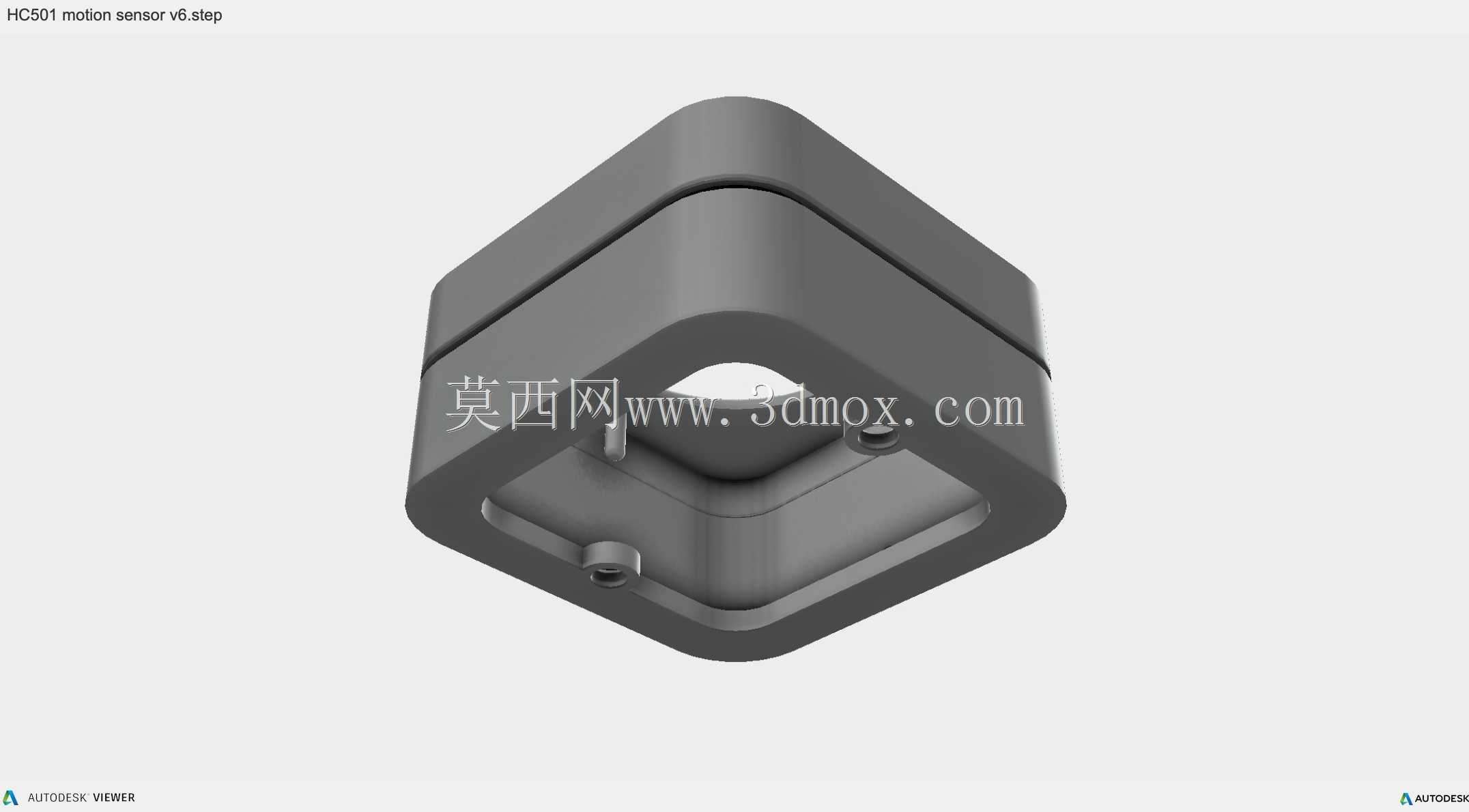

　　这款HC-SR501运动传感器的配套防护外壳，是针对人体红外感应类传感模块的实际安装使用场景开发的结构件，日常在智能家居人体感应触发、安防区域入侵检测、公共区域照明自动启闭、工业设备人员靠近预警这类场景中，裸装的传感模块很容易受安装环境的粉尘、潮气、意外磕碰影响，出现引脚弯折、感光面污损、电路短路等问题，这款外壳就是为解决这类实际工程痛点设计的。从结构设计思路来看，整体采用上下扣合的分体式方形结构，没有额外设计外露的螺丝固定柱，上下壳体通过边缘的卡扣结构实现紧密配合，装配时不需要额外准备紧固件，直接对准边缘卡扣按压即可完成组装，既可以提升产线装配的效率，也能避免螺丝孔位带来的密封薄弱点，减少粉尘、潮气从装配缝隙进入壳体内部的概率。

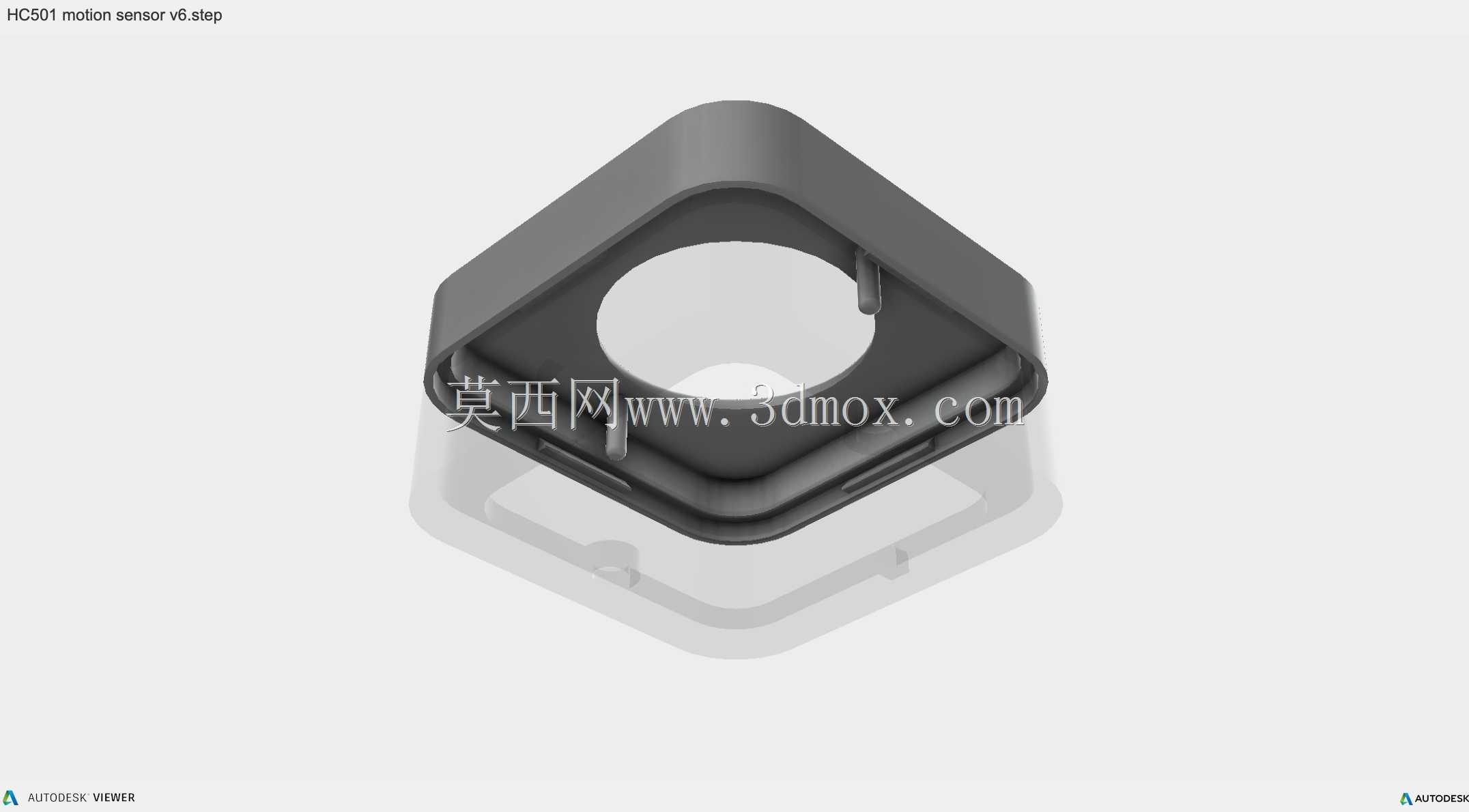

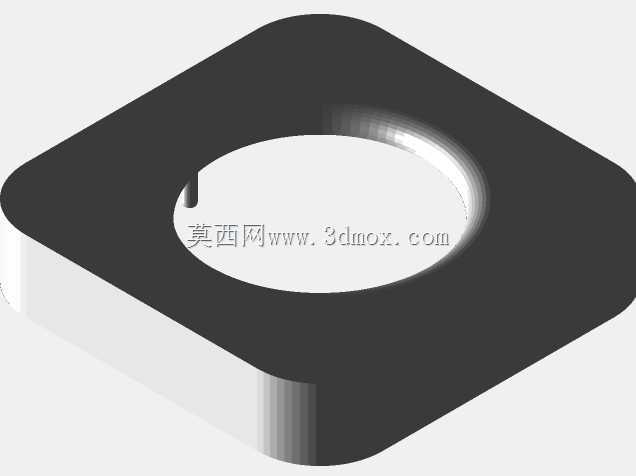

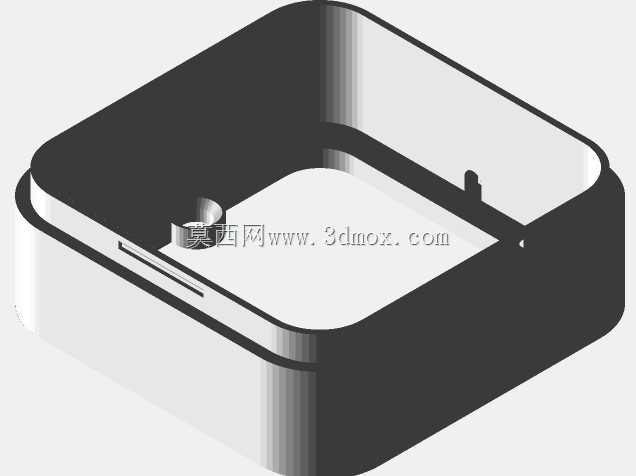

　　外壳顶部预留的圆形开孔，刚好对应HC-SR501模块的菲涅尔透镜安装位置，开孔边缘做了0.3mm的下沉台阶，透镜安装后可以完全卡入台阶位，不会出现凸起或者偏移的问题，既可以保证透镜的探测角度不受壳体遮挡，也能避免透镜受外力摩擦刮花，影响红外感应的灵敏度。外壳的内部腔体做了精准的限位筋设计，对应HC-SR501模块的PCB板四个角位置，设置了四个高度2mm的支撑柱，PCB板放入后刚好卡在支撑柱与上壳内壁之间，不会在壳体内部出现晃动、移位的问题，同时支撑柱将PCB板与下壳内壁留出了1.5mm的间隙，既可以避免PCB板背面的焊盘直接接触壳体内壁出现磨损短路，也能预留出一定的空气流通空间，减少模块工作时的积热影响。从安装边界来看，

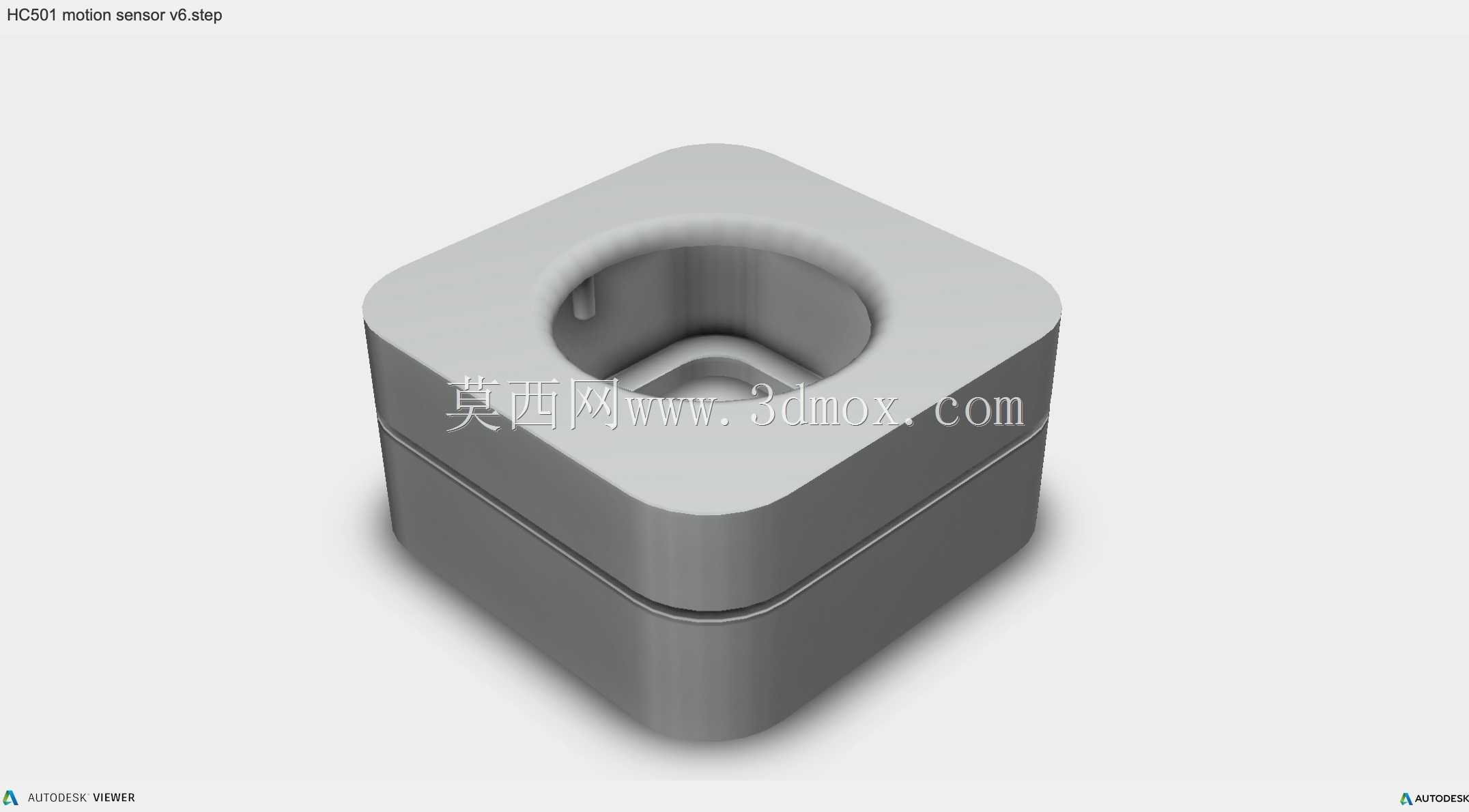

　　外壳整体为正方形外轮廓，边角做了R3的圆角过渡，既可以避免安装时尖锐边角划伤操作人员，也能减少外壳在狭窄安装空间内的卡滞问题，壳体侧面没有设计突出的安装耳，整体外廓尺寸完全贴合模块本身的占用空间，不管是嵌入吸顶灯底座、安防探头外壳内部，还是通过双面胶直接固定在墙面、设备侧壁，都不会额外占用过多安装空间，适配各类紧凑安装场景。外壳的上下合模线设置在壳体侧面的中间位置，合模缝的错位量控制在0.1mm以内，既可以保证上下壳体扣合后的外观平整度，也能减少合模缝隙处的积灰问题，日常清洁时只需要擦拭外表面即可，不会有灰尘卡入缝隙难以清理。针对不同的安装使用需求，这款外壳的壁厚设置为1.2mm，采用常规的ABS或者PP注塑工艺即可批量生产，

　　壁厚均匀没有突变位置，注塑生产时不会出现缩痕、缺胶等问题，量产良率可以得到有效控制，同时1.2mm的壁厚既可以提供足够的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、卡扣断裂的问题，也不会因为壁厚过薄导致壳体容易出现形变，影响内部PCB的固定稳定性。在实际设备适配过程中，这款外壳不需要对原有HC-SR501模块做任何改装，模块的引脚可以从壳体侧面预留的出线缺口引出，缺口位置做了圆弧倒角，不会划伤引出线的绝缘层，不管是连接杜邦线做原型开发，还是焊接导线做批量产品装配，都可以顺畅完成接线，不需要额外在壳体上开孔走线。相比市面上常见的螺丝固定款传感器外壳，这款扣合式结构的外壳在后期维护时也更加方便，只需要用薄撬片沿合模缝轻轻撬动即可打开外壳，更换内部模块或者调整模块灵敏度跳线时不需要拧动多颗螺丝，大幅提升后期运维的效率。在户外半遮蔽场景使用时，这款壳体的紧密扣合结构可以有效阻挡日常的飞溅雨水、扬尘进入内部，配合出线位置的密封胶处理，就可以满足IP54级别的防护要求，适配阳台、走廊、设备外围等半户外的感应探测安装场景，不需要额外为传感器加装更大的防护外罩，进一步降低整体安装的成本与空间占用。
