通孔式红外测温传感器三维结构

　　在非接触温度检测的各类设备集成场景里，这类通孔结构的红外测温元件是很多整机结构设计阶段必须精准匹配安装位的核心部件，做三维建模的时候首先要卡准它的实际安装边界，不能只看外形轮廓忽略引脚的伸出长度与排布间距，不然PCB板打样回来会出现元件插装不到位、引脚过孔对位偏差的问题，直接影响整板的焊接良率。从实际应用场景来看，这类元件常被集成在非接触式额温枪、工业设备表面温度巡检模组、智能家居的人体存在感应兼测温模块、充电桩功率器件温度监测单元里，它不需要和被测物体直接接触，靠接收红外热辐射就能换算出对应温度值，通孔的结构设计一方面是让内部的红外感应芯片能通过开孔区域准确接收外界的红外辐射，避免外壳结构遮挡视场角，另一方面也能在封装阶段固定内部的滤光片与感应芯片，减少组装过程中的位移偏差。

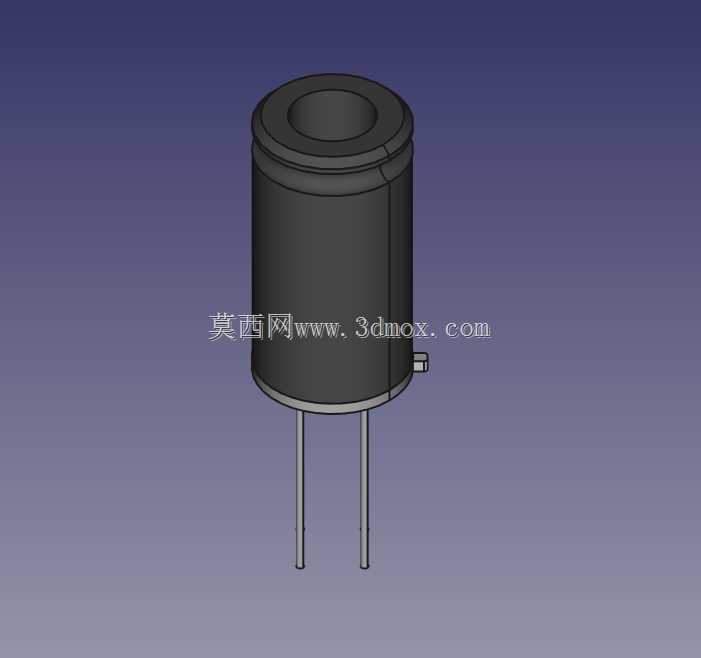

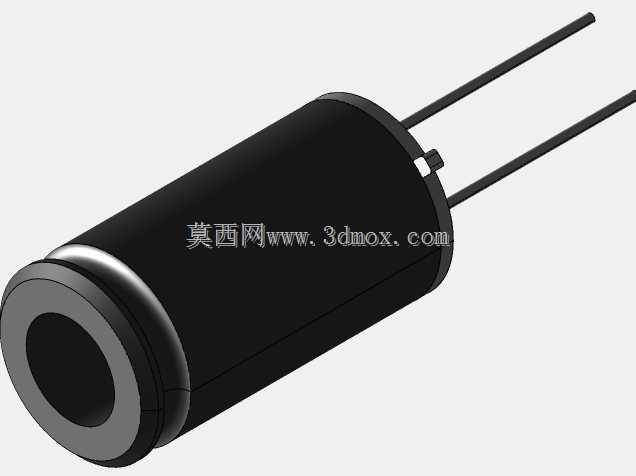

　　做这个元件的三维结构设计时，首先要还原它的直插式封装特征：主体是圆柱形的黑色塑封外壳，顶部开有圆形的通光孔，外壳底部伸出两根平行的直插引脚，引脚的直径、伸出长度、中心间距都要和实际量产元件的参数完全一致，建模的时候不能把引脚做成和外壳一体的结构，要单独拆分出引脚的实体，方便后续在整机装配里做干涉检查——比如当这个传感器安装在PCB板上时，引脚穿过板上的过孔后，露出的焊盘部分要和波峰焊的工艺空间匹配，不能和板上其他相邻的贴片元件出现空间冲突。外壳部分的建模要注意顶部台阶的细节，那个环形的台阶是封装时压合滤光片的位置，做结构装配的时候这个位置不能被周边的结构件压住，不然会导致滤光片移位甚至开裂，直接影响测温的准确性。

　　从安装边界来看，这类元件的圆柱形主体在PCB板上需要预留对应的圆形安装空间，周边3毫米范围内不能布置高度超过主体高度二分之一的元件，避免遮挡红外接收的视场角，很多新手做结构设计的时候容易忽略视场角的空间预留，把旁边的指示灯壳或者结构筋位布置在传感器的正前方斜侧位置，最后实际装机测试的时候发现测温数值偏差很大，排查半天才发现是结构件遮挡了部分红外接收路径。另外引脚的成型也要考虑实际生产的需求，直插引脚在建模的时候要保留足够的长度余量，方便生产端根据不同的PCB板厚做剪脚处理，不能把引脚长度做的刚好等于板厚，那样会导致焊接时焊锡无法充分包裹引脚，出现虚焊的问题。

　　从功能特性对应的结构设计来看，黑色的塑封外壳一方面是起到绝缘防护的作用，保护内部的感应芯片、信号处理电路不受外界粉尘、潮气的侵蚀，另一方面黑色的壳体可以减少外界杂散光的反射干扰，让感应芯片只接收从顶部通孔进入的目标红外辐射，提升测温的稳定性。建模的时候外壳的表面粗糙度要做对应的设置，还原塑封件的哑光质感，不要做成高光亮面的效果，因为实际量产的元件外壳都是哑光阻燃塑封材质，亮面的结构在做整机渲染或者装配校验的时候容易误导结构工程师对空间反光干扰的判断。还有外壳侧面那个微小的凸点，是封装成型时的进胶点残留，建模的时候可以做出来，方便和其他同封装不同型号的传感器做区分，避免BOM表录入的时候出现元件错料的问题。

　　在做整机结构适配的时候，这个传感器的顶部通孔要和设备外壳上的红外透窗精准对位，透窗的材质一般选用红外透过率高的PE或者硅片，透窗的内表面和传感器顶部的间距要控制在1毫米以内，间距过大的话会有杂散光从缝隙里进入感应区域，影响测量精度。很多做便携测温设备的结构工程师在建模阶段就会把这个传感器的模型和外壳透窗、PCB板、周边的固定筋位做整体的装配干涉检查，确认传感器安装到位后，通孔的中心和透窗的中心偏差不超过0.2毫米，这样才能保证量产的时候每台设备的测温一致性达标。另外要注意，这类传感器的引脚是有极性区分的，建模的时候可以在其中一个引脚对应的外壳位置做微小的极性标识，比如在正极引脚对应的外壳底部做一个小的切边，方便结构设计和生产焊接的时候识别极性，避免插反导致元件烧毁。
