树莓派OctoPrint控制终端集成防护外壳

　　在桌面级FDM3D打印设备的日常运维场景中，不少用户会选择搭载树莓派运行OctoPrint系统实现脱机打印控制、远程状态监控、打印任务调度等功能，但零散摆放的树莓派主板、电源控制模块、接线端子往往会带来布线杂乱、积灰短路、误触碰损等实际问题，这款集成式防护外壳正是针对这类实际使用痛点开发的结构件。

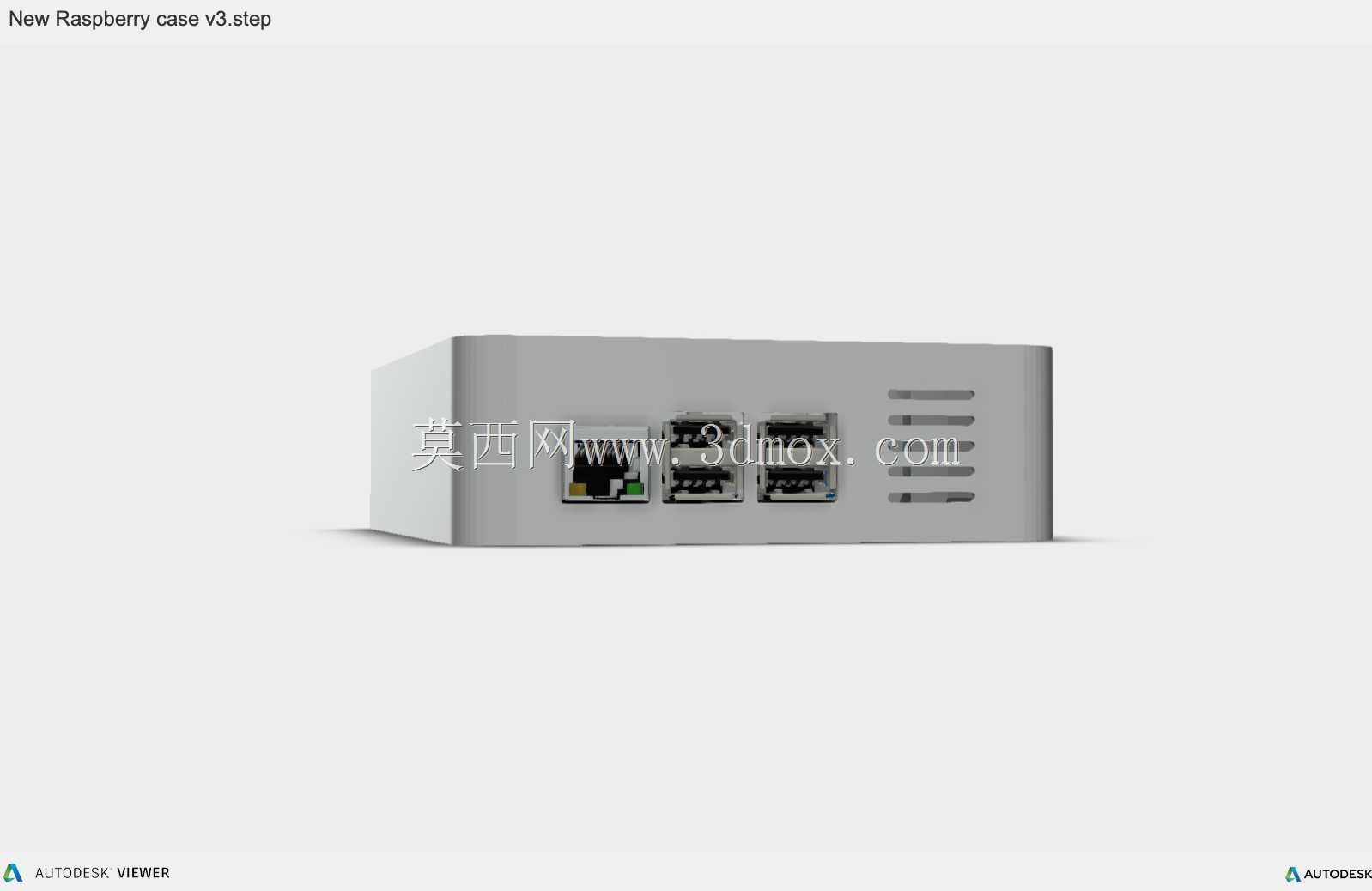

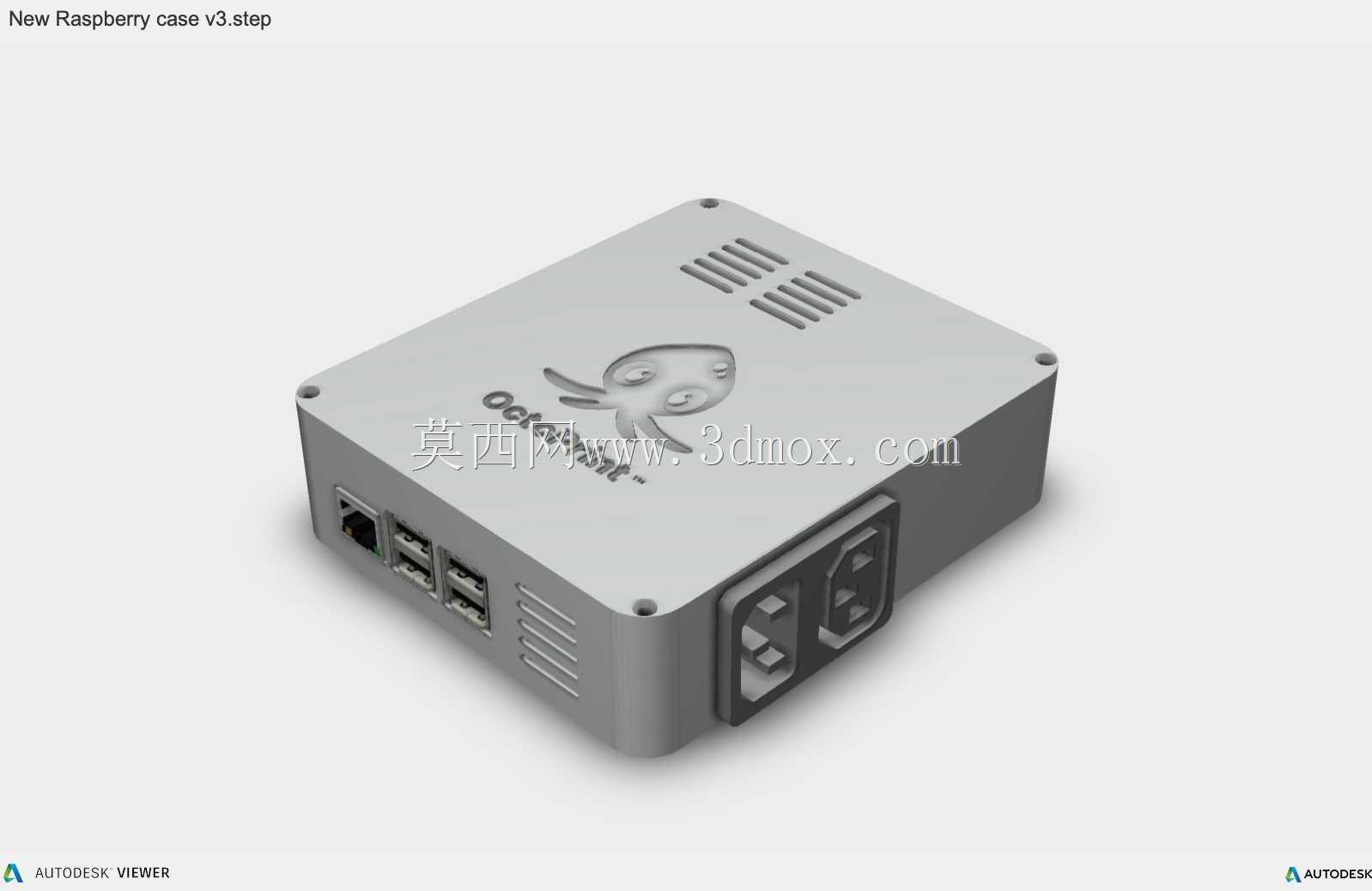

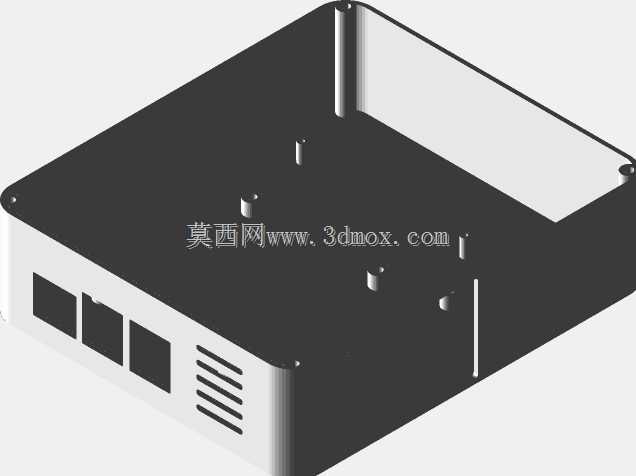

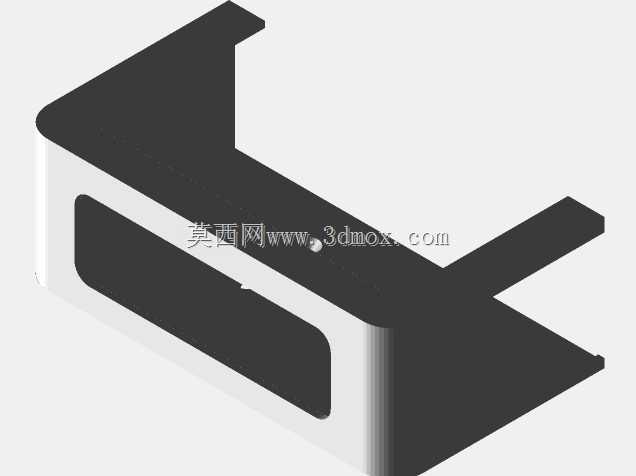

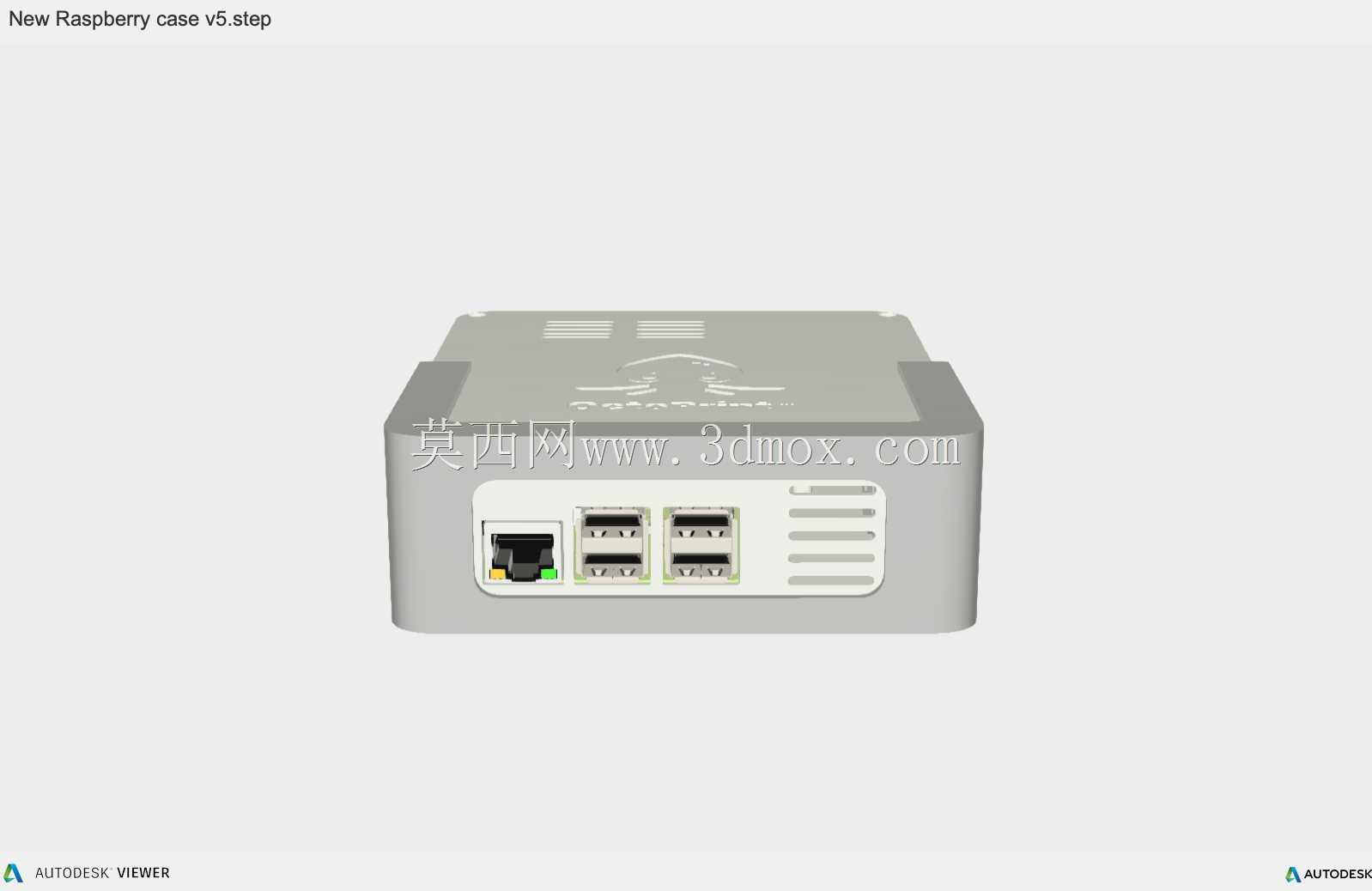

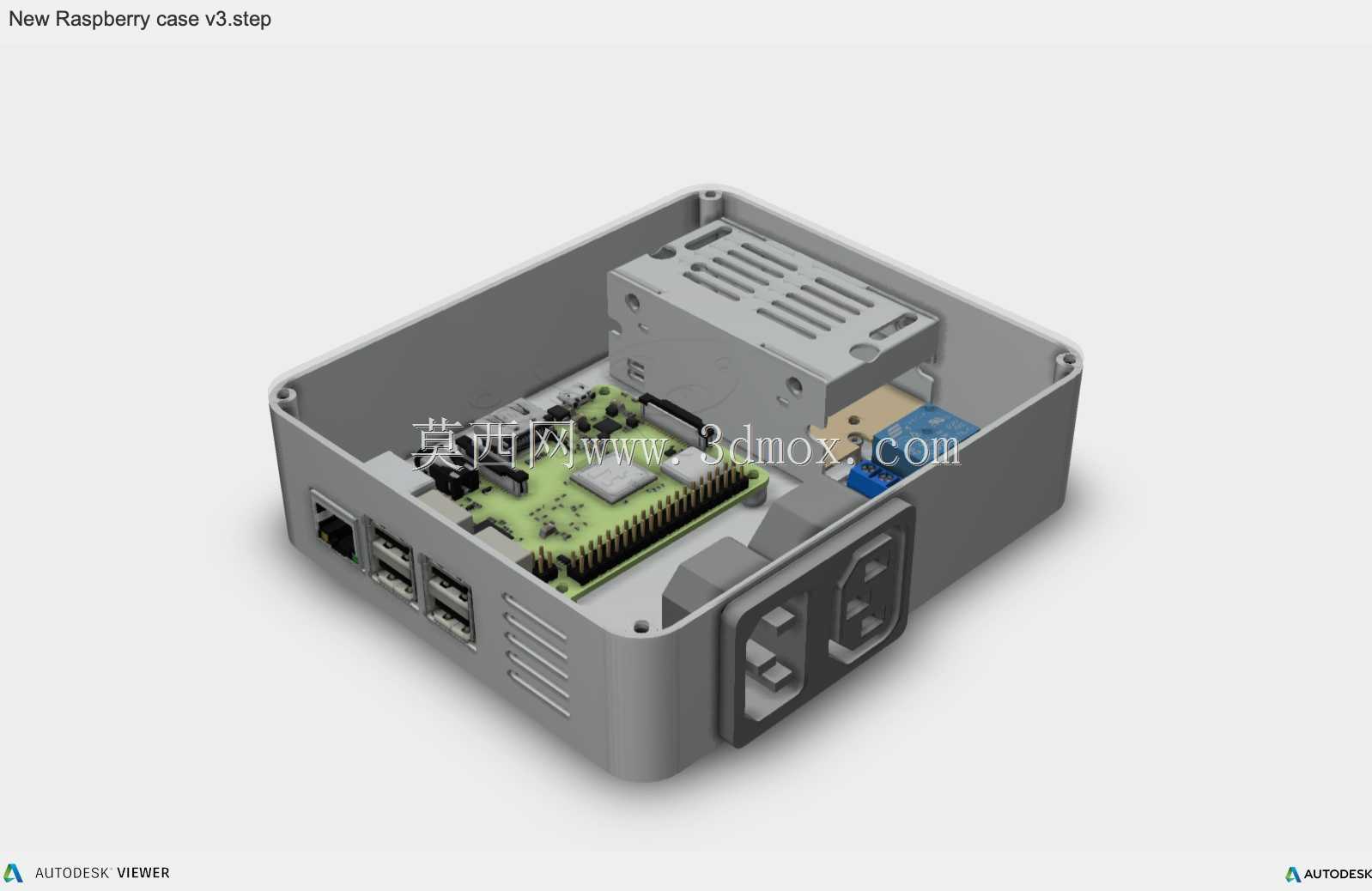

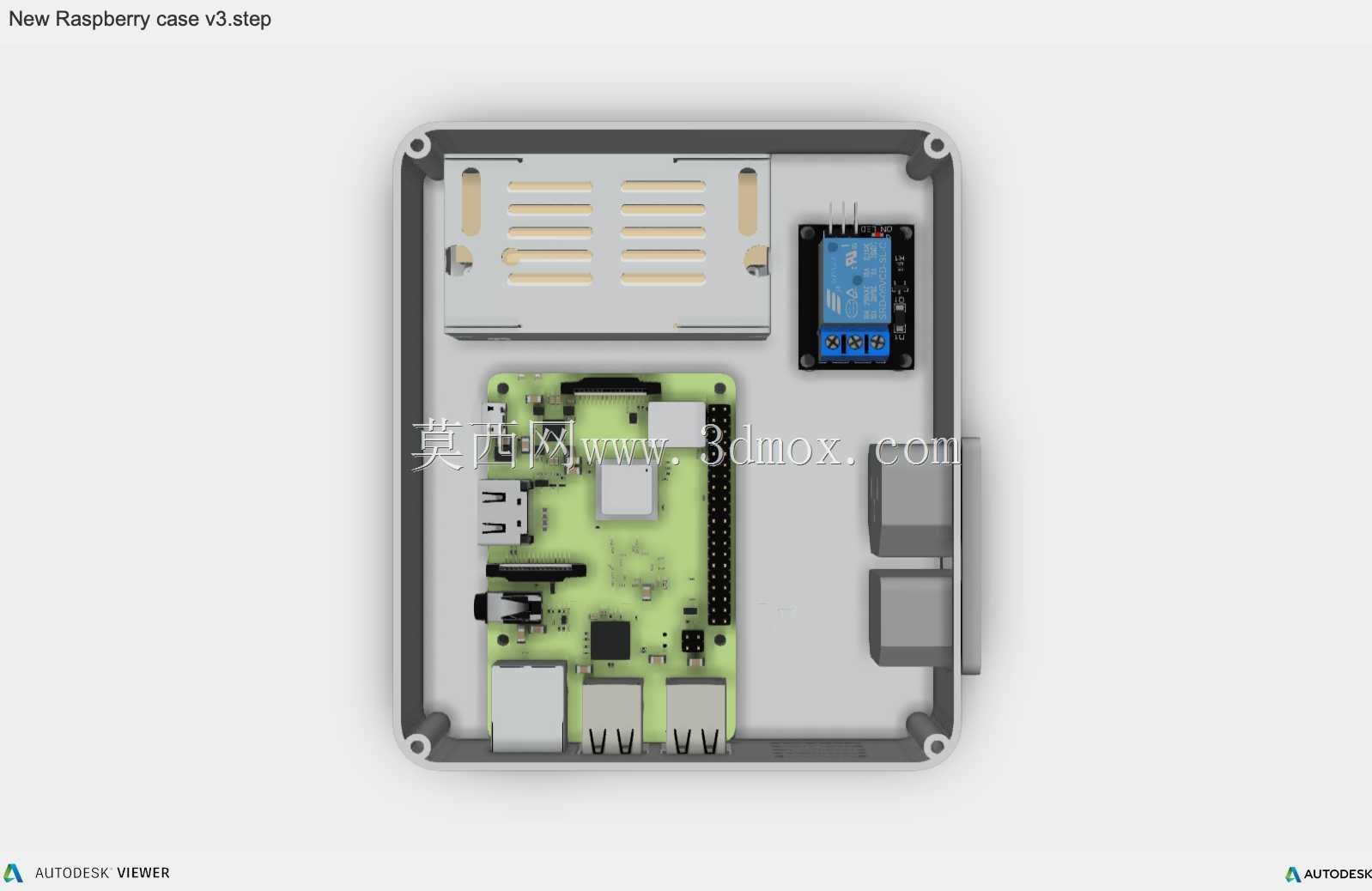

　　从实际安装适配的角度看，这款壳体在内部空间规划上做了精准的分区预留：主腔体完全匹配树莓派开发板的安装孔位，四个角位设置了对应高度的支撑柱，既可以保证主板安装后底部留有足够的走线与散热间隙，避免主板底部焊点直接接触壳体造成短路，也能让主板接口位置与壳体侧面的开孔完全对齐，HDMI接口、USB接口、以太网口、供电接口都能在不额外调整位置的情况下直接外接线材，不需要对线材接头做额外打磨或改造。壳体侧上方单独预留了独立的小型模块安装位，可固定配套的电源控制模块，模块的显示窗口与操作按键位置对应壳体表面的开孔，不需要拆开外壳就能直接查看电源状态、操作控制按键，模块与树莓派之间的连接走线可以顺着壳体内壁预设的走线槽排布，避免线材杂乱堆积遮挡散热通道。

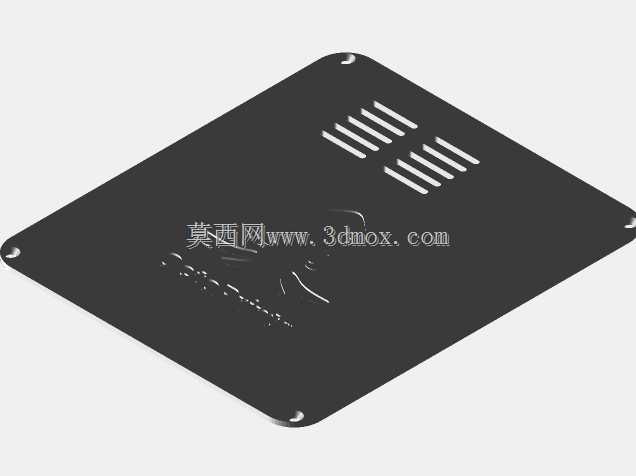

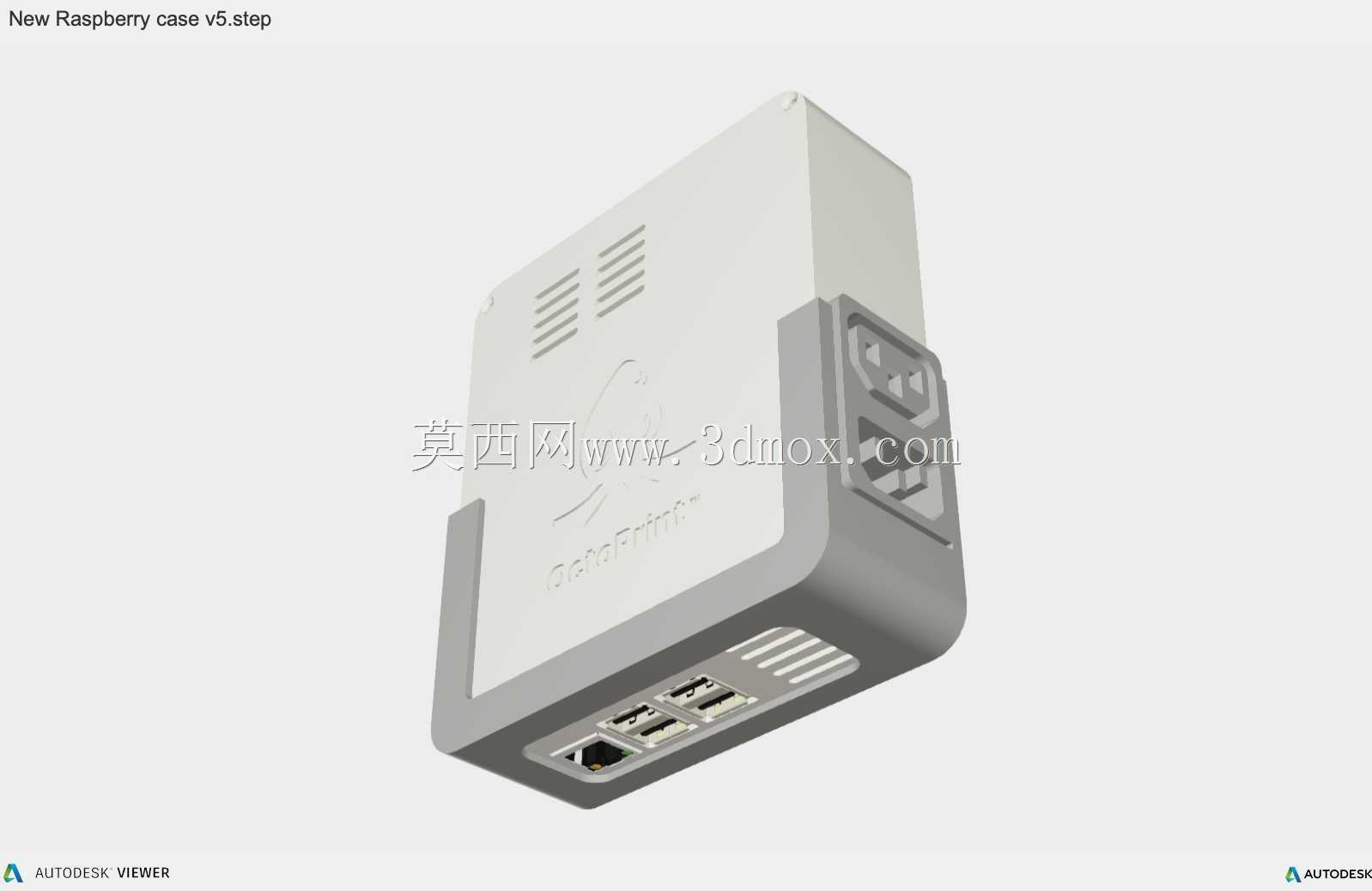

　　壳体的上盖部分做了多组平行的通风开槽，开槽的宽度经过反复调整，既能够保证壳体内热空气可以顺利向上流通排出，避免长时间运行时树莓派主控芯片、电源模块积热导致降频或运行不稳定，又能阻挡较大尺寸的杂物、金属碎屑掉落到壳体内接触电路板，降低短路故障的概率。上盖与下壳采用卡扣加螺丝的双重固定方式，日常需要更换接线、调整模块时可以直接拧下边角的固定螺丝拆开壳体，不需要撬动卡扣造成结构损坏，安装完成后整体结构紧密，不会因为设备挪动、桌面震动出现松脱异响。

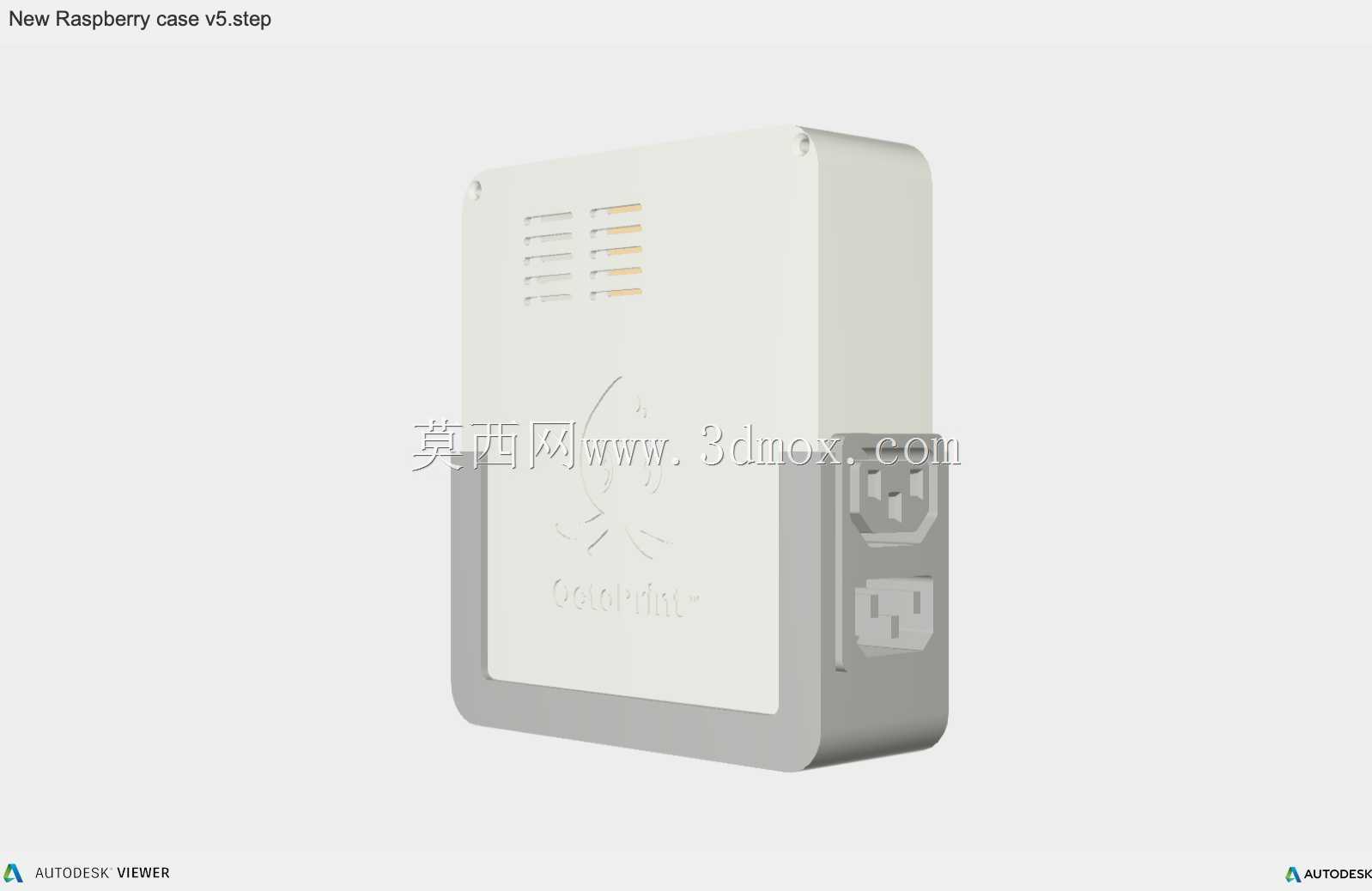

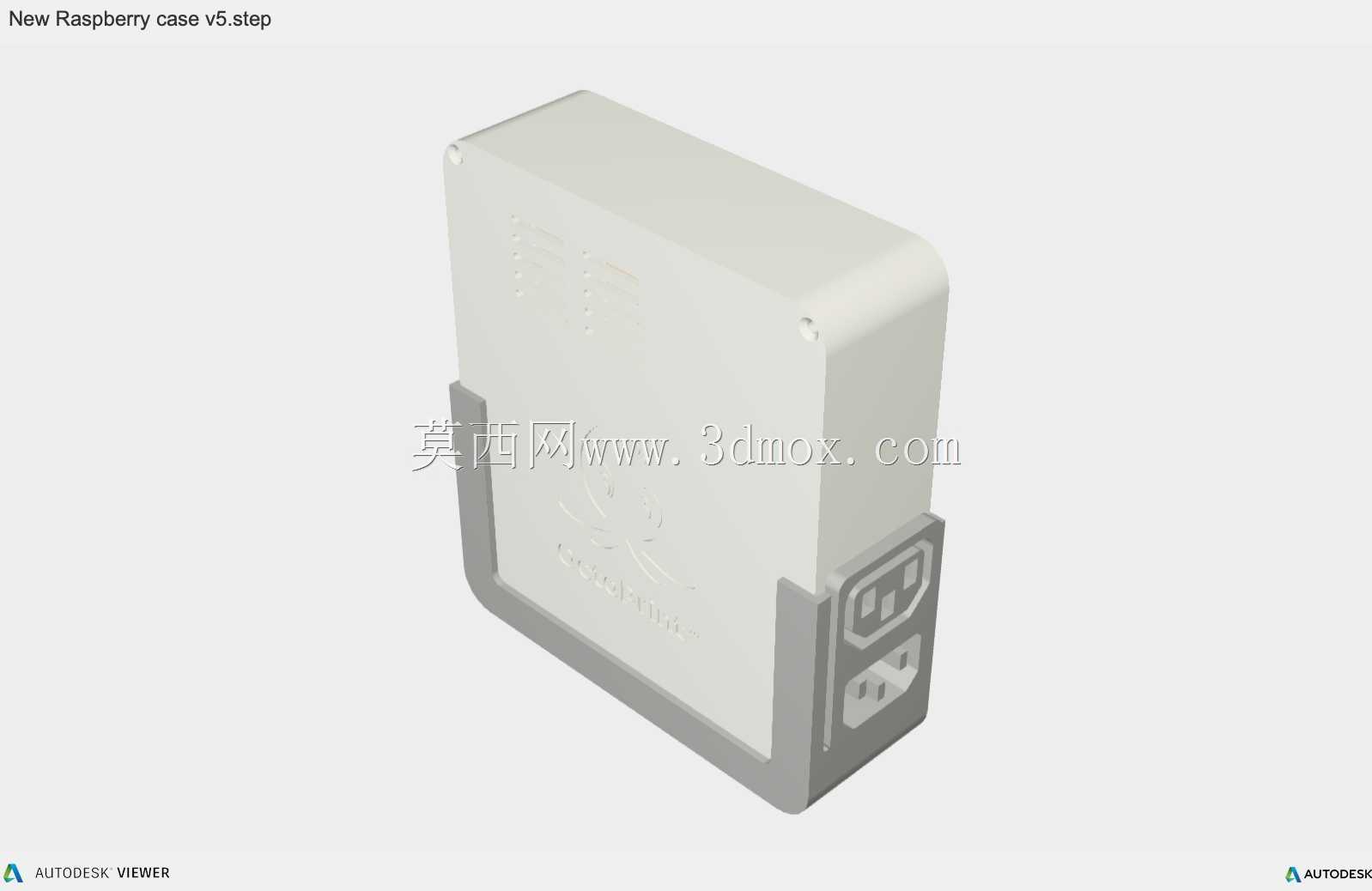

　　从安装边界的尺寸控制来看，这款壳体的整体外轮廓做了紧凑化处理，在完全容纳树莓派主板、电源控制模块及必要接线余量的前提下，尽可能压缩了多余的冗余空间，整体外形方正平整，既可以直接摆放在3D打印机的设备框架旁的空闲台面上，也可以通过壳体背面预留的挂装孔位，使用螺丝固定在铝型材框架的对应位置，不会占用过多的桌面操作空间。壳体侧面的所有接口开孔都做了微小的倒角处理，避免穿线时锋利的开孔边缘刮伤线材外层绝缘皮，长期使用也不会出现线材破损的隐患。

　　在实际使用场景中，这款壳体可以将原本零散的控制相关部件全部整合到封闭腔体内，一方面可以隔绝3D打印过程中产生的PLA、ABS耗材粉尘飘落到电路板上积累，减少电路板清洁维护的频率，另一方面规整的接口排布也能让外接线路走向更清晰，排查接线故障时不需要在杂乱的线材中逐一梳理，大幅提升日常运维的效率。壳体的结构完全适配熔融沉积成型3D打印的工艺要求，壁厚设置均匀，没有大角度的悬空结构，不需要额外添加过多支撑就可以直接打印成型，打印完成后只需要简单去除支撑毛刺就可以直接投入使用，不需要做额外的打磨、攻丝等后处理，个人用户也可以自行制作使用。
