3D打印设备模块化温床承载安装支架

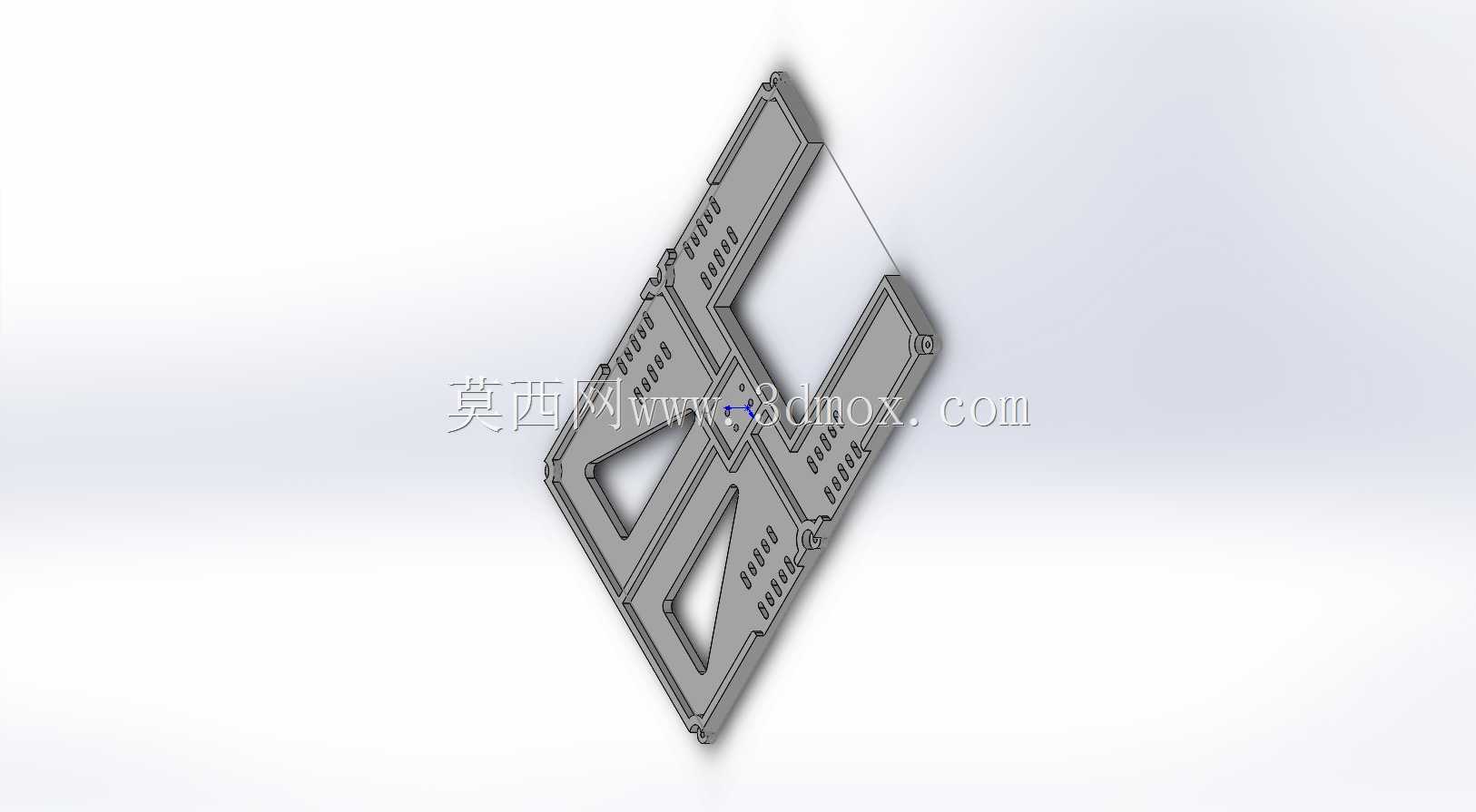

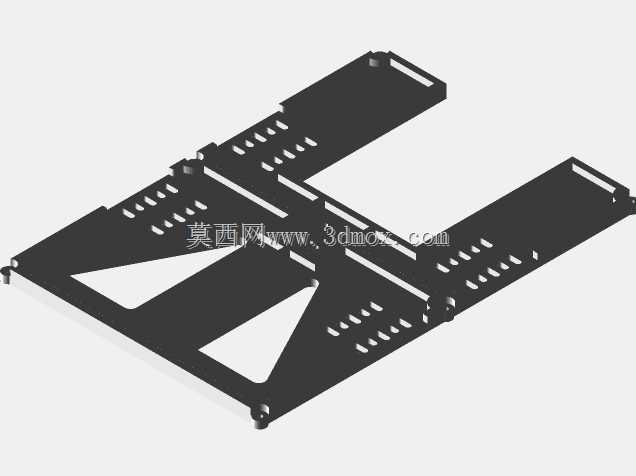

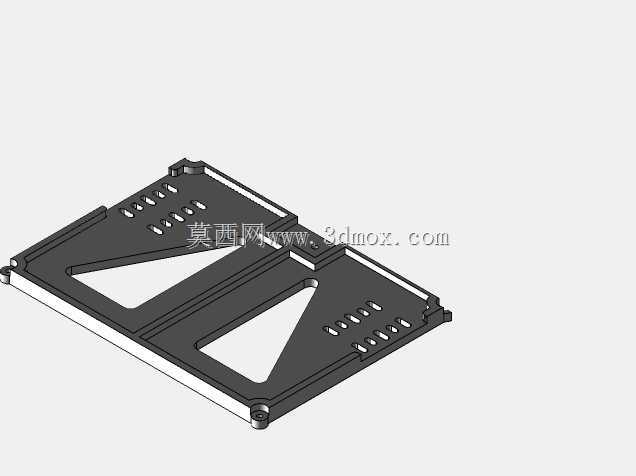

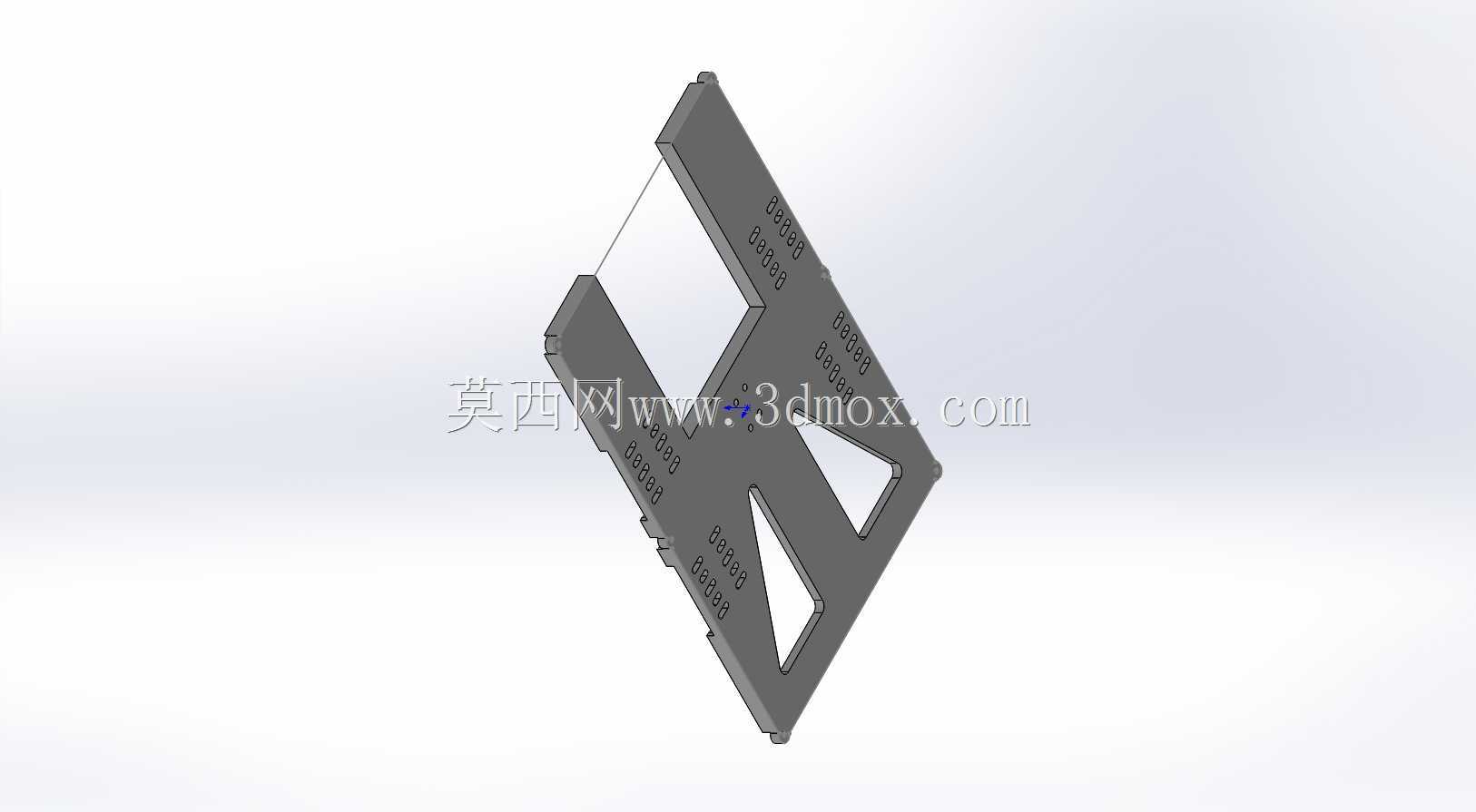

　　在桌面级FDM3D打印设备的实际运维与改装场景中，温床支架是直接决定打印平台稳定性、加热均匀性以及长期使用形变率的核心承载构件，不少用户在升级大尺寸打印幅面、更换不同厚度加热床的过程中，都会遇到原有支架安装孔位不匹配、支撑刚性不足导致平台调平后反复偏移、加热过程中热形变拉扯导致平台翘边的问题，这款模块化温床支架正是针对这类实际使用痛点完成的结构设计。从实际安装边界来看，这款支架采用分体对称式钣金结构设计，左右两个支撑构件通过中间的定位槽完成拼接，整体安装幅面可适配常见的220mm、300mm幅面方形加热铝基板，支架边缘预留的多组腰型安装孔，可兼容不同孔距的热床固定需求，不需要用户额外对加热床进行打孔改造，

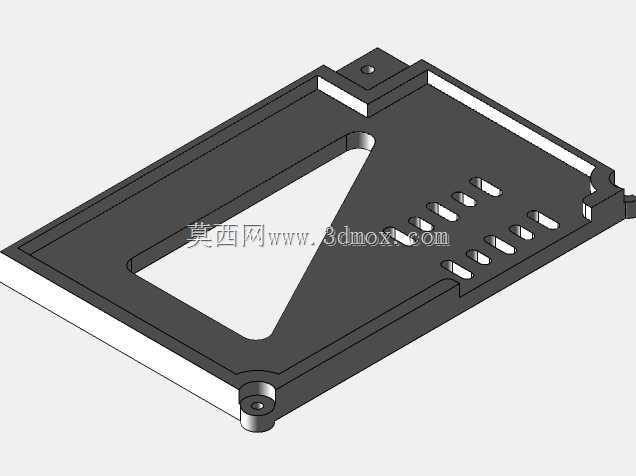

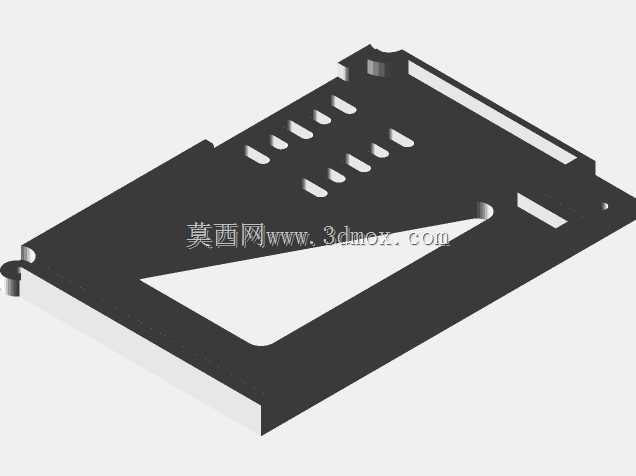

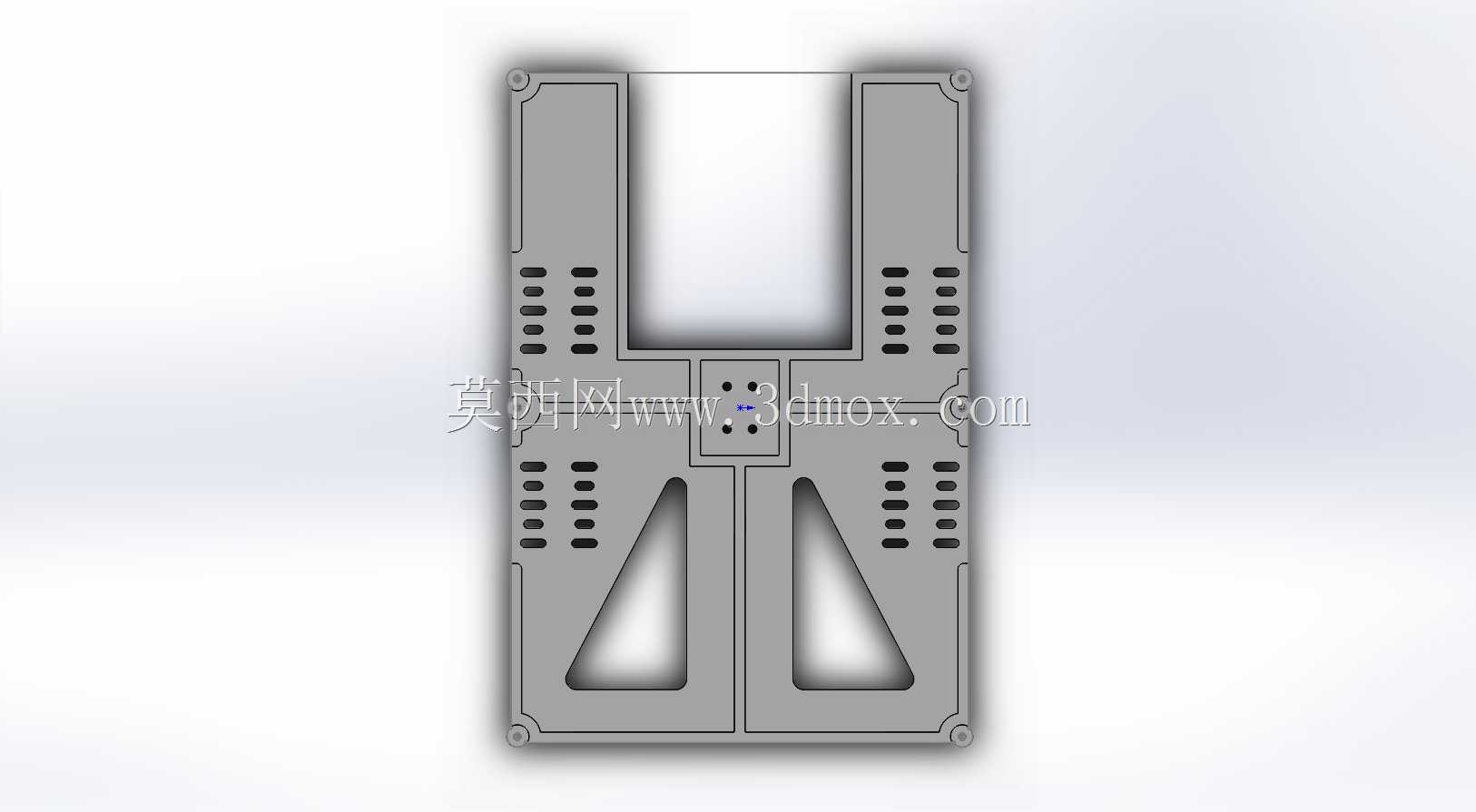

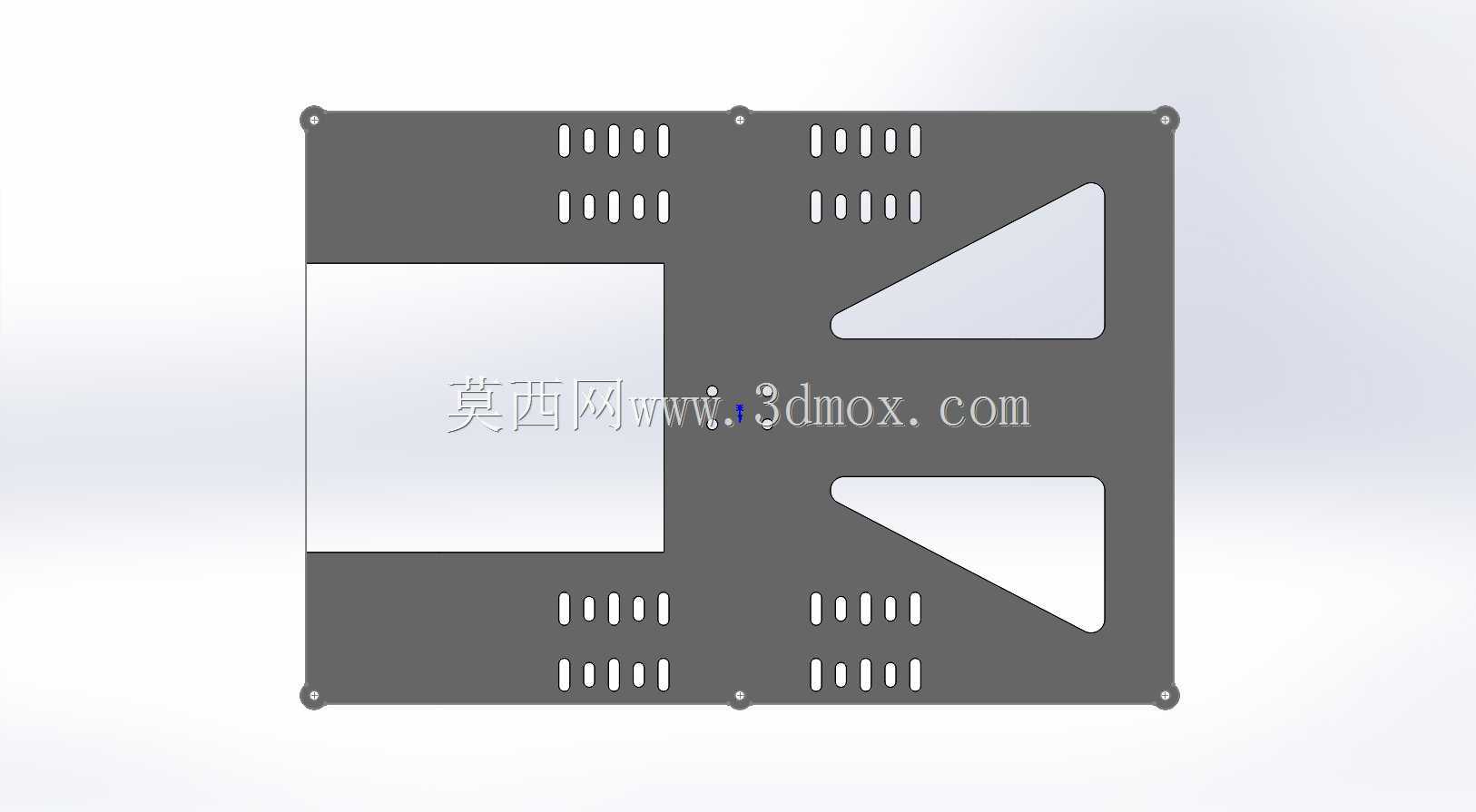

　　同时腰型孔的调节余量可覆盖±5mm的安装位偏差，降低改装过程中的加工精度要求。在结构设计思路上，这款支架没有采用传统的整块平板支撑结构，而是在支撑面开设了两组对称的三角形减重镂空，这类镂空设计并非单纯为了减少材料用量，更核心的作用是给加热床的热膨胀预留形变释放空间，避免整块金属支架与加热铝床在升温过程中因热膨胀系数不同产生内应力，长期使用后出现支架弯曲、平台平面度超差的问题；支架侧边排布的多组小型安装槽位，可用于固定温度传感器走线、加热线理线夹，避免打印过程中走线拖拽到运动部件造成打印故障，同时支架四个角位预留的凸台安装位，可直接配套常用的硅胶调平旋钮或者弹簧调平组件，不需要额外加装转接件。从功能特性来看，

　　这款支架的支撑面采用平面度公差控制在0.1mm以内的钣金冲压成型工艺，安装后可减少热床本身的初始形变，降低调平难度；分体拼接的模块化设计，除了适配不同幅面的热床之外，也方便用户在维护时单独拆卸某一侧构件，不需要完全拆除整个热床组件就能完成线路检修或者调平组件更换；支架边缘做了折边加强处理，相比同厚度的平板支架，抗弯折刚性提升40%以上，即使长期在110℃的热床工作温度下反复升降温，也不会出现永久性的塑性形变。在实际应用场景中，这款支架既可以用于原厂3D打印机的损坏配件替换，也适用于DIY3D打印设备的搭建，以及旧机型的大尺寸热床升级改装，安装时只需要将左右两个构件通过中间的定位卡扣拼接到位，锁紧拼接处的固定螺丝，

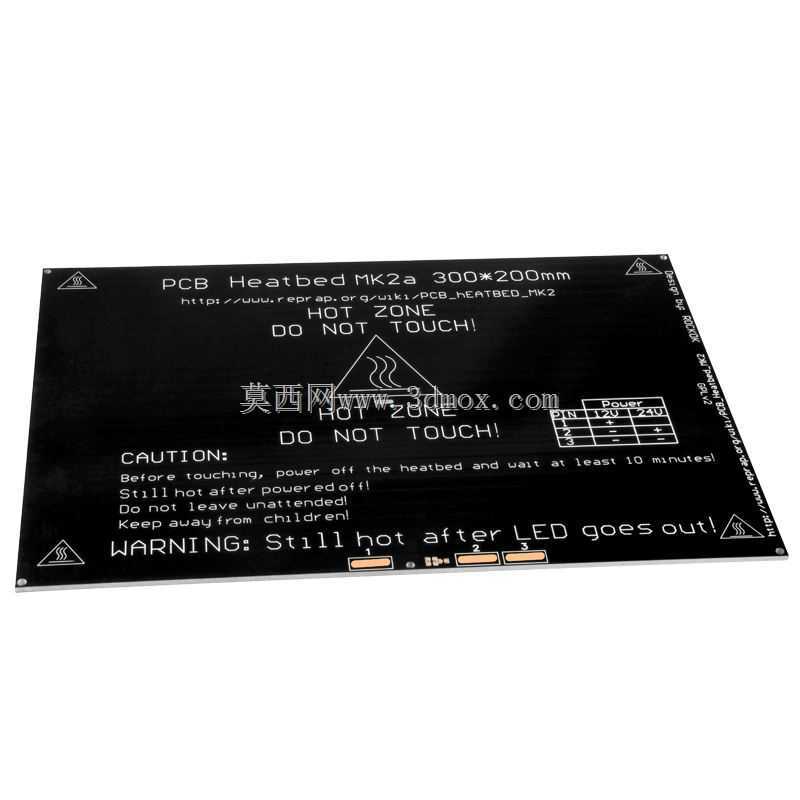

　　再将加热床通过螺丝固定到支架对应的孔位，最后将整个支架组件固定到Y轴运动的滑台或者同步带传动机构上即可，支架底部预留的传动连接位可兼容常见的光轴导轨、线性导轨两种运动导向结构，不需要额外制作转接板。不少用户在改装大尺寸热床时容易忽略支架的热形变问题，采用普通铝板切割的支架往往在使用两三个月后就会出现中间下凹的情况，导致打印首层附着力不均、模型底部翘曲，这款支架的镂空加强结构刚好平衡了刚性与热形变释放的需求，三角形镂空的位置避开了热床的主要加热区域支撑点，不会因为镂空导致热床局部支撑不足出现塌陷，同时多组排布的安装孔位也能支持用户后续更换不同类型的热床，比如从普通的PCB加热床更换为铸铝加热床，或者加装磁性打印平台，都不需要更换支架，只需要调整固定螺丝的孔位即可完成适配。
