飞机起落架简化结构三维设计模型

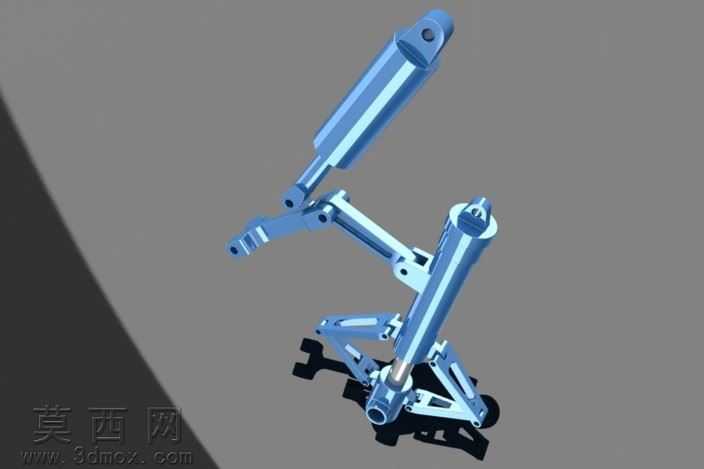

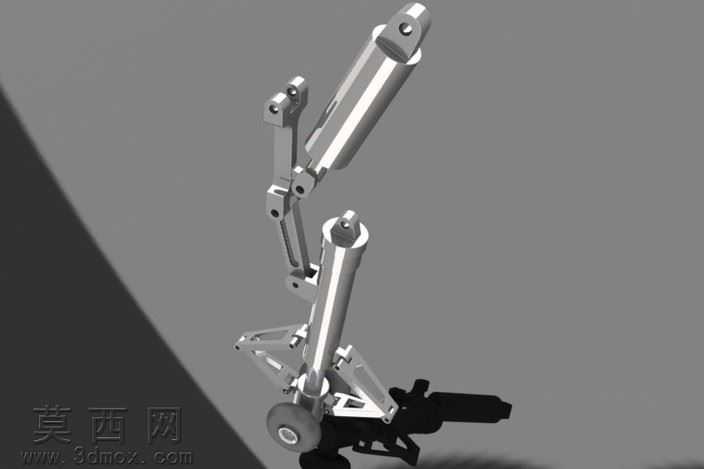

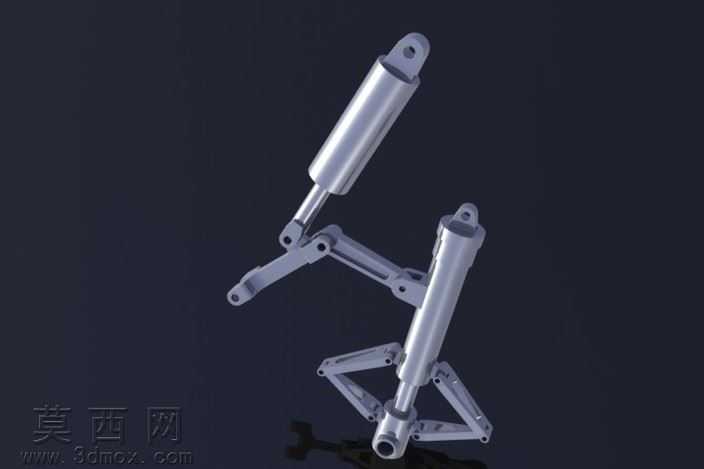

本模型为飞机起落架的简化结构三维设计成果，建模过程中优先还原起落架核心承力与作动逻辑，剔除了集线器、紧固件、车轮等附属非核心部件，聚焦起落架主体的机械结构合理性与运动逻辑完整性。建模阶段采用自顶向下的设计思路，先搭建整体运动骨架，确定起落架收放行程、缓冲支柱的伸缩比例、各铰接点的转动自由度约束，确保整体结构符合航空起落架的常规布局逻辑。主体结构包含主缓冲油缸、侧撑杆、铰接耳座、收放作动筒几大核心模块，各部件之间的铰接位置预留了标准装配间隙，符合实际机械装配的公差要求。材质渲染阶段，针对航空构件常用的高强度合金材质进行参数调整，金属部件赋予哑光航空铝合金材质，表面做轻微的金属磨砂质感处理，油缸活塞杆部分做镀铬亮面金属效果，区分不同部件的材质属性，同时添加柔和的环境阴影，让整体结构的层级关系更清晰，各部件的轮廓与连接关系一目了然。结构设计上，主缓冲支柱采用套筒式伸缩结构，内部预留了缓冲器的安装空间，侧撑杆采用多段铰接的连杆结构，可配合收放作动筒完成起落架的收放摆动动作，各耳座的连接孔位均做了倒角处理，避免应力集中的设计缺陷，符合航空结构件的设计规范。本模型可作为航空起落架原理演示、结构教学的参考素材，也可用于后续完整起落架模型的搭建基础，通过简化非核心部件的方式，让使用者能够快速理解起落架的核心作动原理与承力结构逻辑，避免冗余部件对核心结构认知的干扰，整体建模过程严格遵循机械设计的装配逻辑，所有部件均可实现独立拆分，支持后续的结构优化与细节补充。
