金字塔式层叠结构分流喷口结构设计

　　在工业流体输送、气体分配类设备的管路末端设计中，气流分流的均匀性、压损控制一直是结构设计环节的核心考量点，这款层叠锥形分流喷口的设计，正是针对单路进气需要拆分多路均匀出气的工况开发的专用流体部件。从实际应用场景来看，这类喷口常被用在热风循环烘干设备的风腔末端、工业除尘系统的分支导流段、小型燃烧器的进气分配段，以及实验室通风柜的匀流排风结构上，相比传统的分叉式管路接头，这种层叠锥形结构不需要额外加装导流板，就能实现单路进气向多路的平稳分流，避免了直角分叉带来的局部涡流压损，也减少了多支路气流不均导致的末端工况偏差。

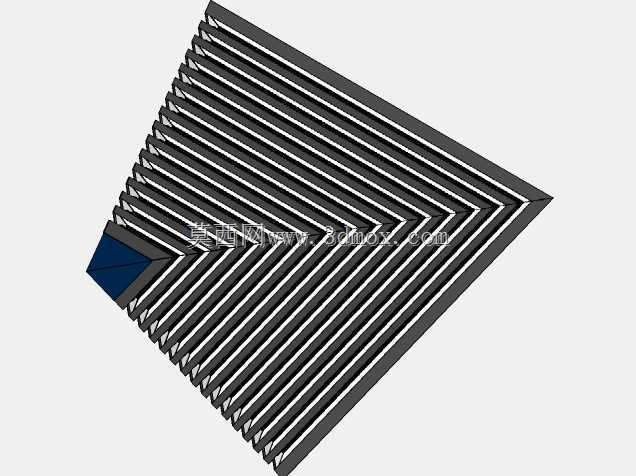

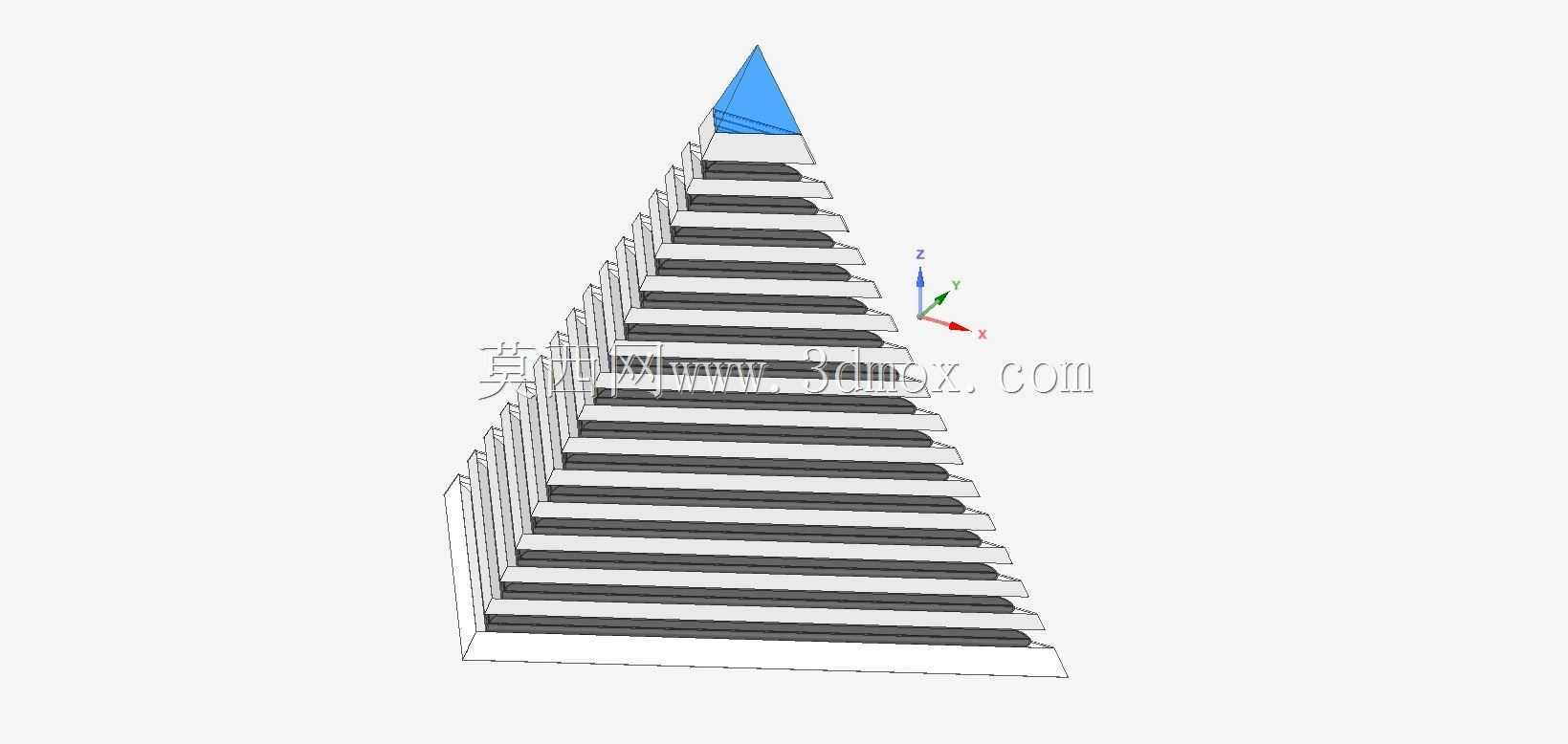

　　从结构设计思路来看，整体采用正四棱锥的外形轮廓，从底部进气端到顶部尖端，通过等距排布的层叠隔板将锥体内腔分隔为独立的气流通道，每一层隔板的边缘都做了微小的倒角处理，避免气流经过隔板边缘时产生尖锐的紊流噪声。底部的进气端面为平整的安装基准面，加工时预留了密封槽的安装位置，可以直接对接方形管路的法兰端面，不需要额外做转接结构，安装边界完全匹配常规方形通风管路的端面尺寸，安装时只需要通过端面的螺栓孔完成紧固，配合密封垫就能实现端面的无泄漏连接。

　　功能特性层面，这款喷口的核心作用是将底部接入的单路气流，顺着层叠通道的导向，均匀分配到三个独立的出气支路，每一层通道的通流截面经过逐次计算，从靠近进气端的底层到靠近尖端的顶层，通流面积按照等差梯度递减，保证每个支路流出的气流流量偏差控制在工程允许的范围内，不会出现靠近进气端的支路流量过大、远端支路流量不足的问题。层叠的隔板同时承担了结构加强的作用，相比薄壁锥形喷口，这种层叠结构的整体刚性更好，在承受常规管路风压的情况下不会出现壁面振颤，也不需要额外加设加强筋，减少了结构件的数量，也降低了气流经过加强筋时产生的额外阻力。

　　从实际安装适配的角度来看，整体锥形结构的外轮廓没有突出的安装耳或者冗余结构，在风腔内部安装时不会占用过多的周边空间，相邻喷口的安装间距可以压缩到较小的范围，适合在密集排布的匀风板阵列上使用。层叠结构的每一个通道内壁都做了顺滑过渡处理，没有直角拐角，气流在通道内流动时的沿程阻力更小，相比同规格的分叉式分流接头，整体压损可以降低两成左右，对于需要控制风机功耗的通风系统来说，这种结构能有效降低系统的运行能耗。另外，这种层叠结构的加工适配性也比较好，既可以通过3D打印快速制作样件完成流道测试，也可以通过钣金折弯焊接的方式实现批量加工，不需要复杂的成型模具，对于小批量定制的设备来说，能有效缩短加工周期，降低零部件的制造成本。

　　在结构细节的处理上，顶部的尖端做了小平面的封闭处理，避免最顶端的通道因为截面过小导致气流堵塞，也防止加工过程中尖端过于尖锐带来的装配安全隐患。每一层隔板与锥面外壁的连接位置都做了圆角过渡，既可以减少焊接加工时的应力集中，也能避免气流在连接夹角位置形成滞流区，减少长期使用过程中粉尘在夹角位置的堆积，对于输送含尘气体的工况来说，这种结构的积灰风险远低于带内部直角的分流结构，日常维护的清理难度也更低。
