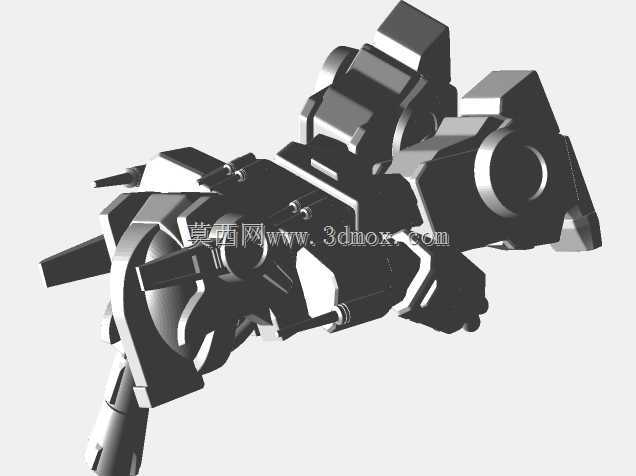

变形金刚擎天柱机甲关节结构三维数模

　　该机甲结构数模围绕变形金刚IP中擎天柱的上肢关节模块做了精细化结构还原，区别于常规影视概念模型仅做外观曲面的处理方式，整个数模从结构工程角度拆解了机甲关节的活动限位、部件拼接逻辑，可直接用于手办开模、潮玩结构验证、机甲主题展陈道具的结构设计参考。从实际应用场景来看，这类机甲结构数模首先服务于潮玩手办的量产开发环节，结构工程师在拿到这类数模后，可直接基于现有分件逻辑调整拔模斜度、壁厚参数，适配注塑、3D打印等不同加工工艺的生产要求，避免从零开始做结构拆分耗费的大量时间；其次在影视道具制作领域，这类带完整装配关系的数模可直接用于等比例道具的骨架搭建，每个关节的转动角度、部件之间的避让间隙都已经在数模中做了验证，省去了实体打样反复调整干涉的工序；另外在机甲主题的研学教具开发中，该数模也可作为机械结构传动的演示载体，让学习者直观理解多轴关节的限位设计、模块化拼接的工程逻辑。

　　从功能特性来看，本次呈现的关节模块集成了三个方向的转动自由度，肩部的大回转结构做了齿形限位设计，可在0到120度的抬臂区间内实现任意角度的姿态锁止，不会出现常规机甲模型关节松垮、姿态无法固定的问题；上臂的连接结构采用了嵌套式的卡接设计，不需要额外紧固件即可实现上下臂的快拆，方便后续替换不同造型的手臂配件；肘部的双段铰接结构预留了0.5毫米的装配间隙，既保证转动时无卡滞，也不会出现过大的旷量影响整体造型的紧实度。整个外露的装甲部件都做了等壁厚处理，装甲内侧预留了2毫米的筋位，既保证了部件的结构强度，也尽可能控制了整体重量，避免大尺寸模型打印或注塑后出现缩水、变形的问题。

　　设计思路上，整个结构没有完全照搬影视设定中的夸张造型，而是在保留擎天柱标志性造型特征的基础上，做了工程化的适配调整：比如原设定中肩部的尖角结构做了圆角过渡处理，避免手办产品出现锐边不符合玩具安全规范；外露的液压杆造型部件没有做成纯装饰件，而是和关节的转动结构做了联动，当手臂抬升时液压杆会同步做伸缩动作，提升整体的机械质感；所有部件的分件线都隐藏在装甲的拼接缝隙处，不会破坏外表面的整体视觉效果，同时每个分件的尺寸都控制在常规注塑机的最大开模行程范围内，不需要做额外的拆件处理即可直接开模生产。

　　从安装边界与尺寸配合来看，整个关节模块的基准安装面设置在上臂与躯干连接的法兰端面，法兰端面上预留了4个M2规格的安装孔位，孔位的位置度公差控制在0.02毫米范围内，可直接和同系列的躯干模块做精准对接，不需要额外做位置调整；整个关节模块的最大回转半径为127毫米，在手臂做全角度转动时，和肩部装甲、胸甲部件的最小间隙保持在1.2毫米以上，完全不会出现运动干涉问题；所有转动配合面的尺寸公差都按H7/g6的间隙配合做了设定，不管是用光敏树脂3D打印还是用ABS注塑加工，都能保证转动手感顺滑，不会出现过紧卡滞或者过松旷量的问题。装甲部件的表面做了0.1毫米的细微纹理处理，模拟金属装甲的磨砂质感，后续做表面喷涂处理时不需要额外做咬花工序，可直接提升成品的外观质感。
