复古方块造型拟人化机器人结构设计

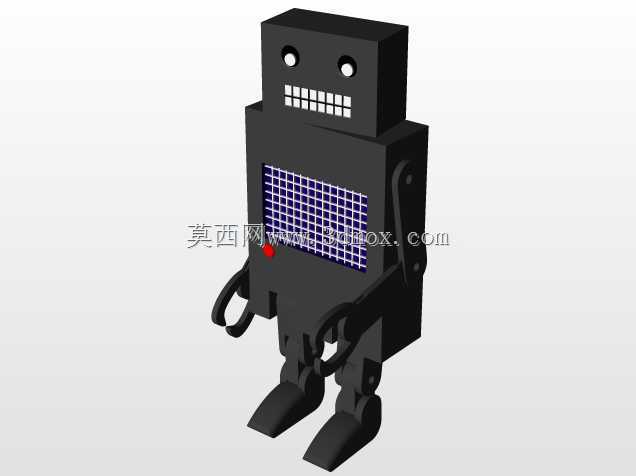

　　这款方块造型的拟人化机器人，在结构设计上采用了模块化的块体拼接思路，整体躯干、头部、四肢均以规整的矩形块为基础形态，既降低了加工制造的开模难度，也让整体视觉风格具备强烈的复古科技感，适配科普展示、文创周边、教学演示等多类场景的使用需求。从实际用途来看，该结构既可以作为青少年科创教育的实体演示载体，帮助学习者理解连杆关节、重心配平等基础机械原理，也可经过外观涂装后作为潮玩摆件、展会互动装置的核心结构使用，部分轻量化改型还能搭载小型传感模块，完成简单的循迹、动作展示功能。

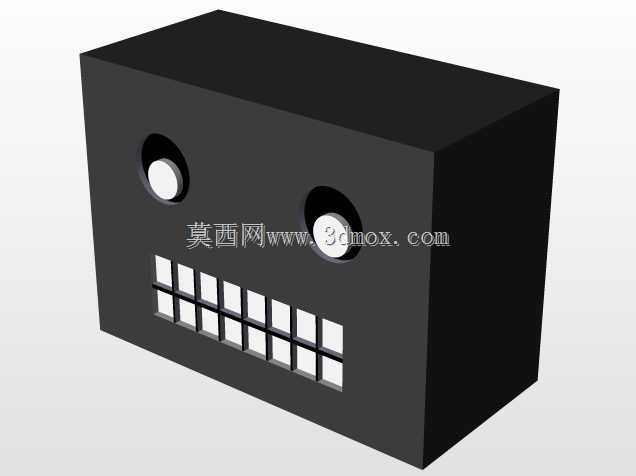

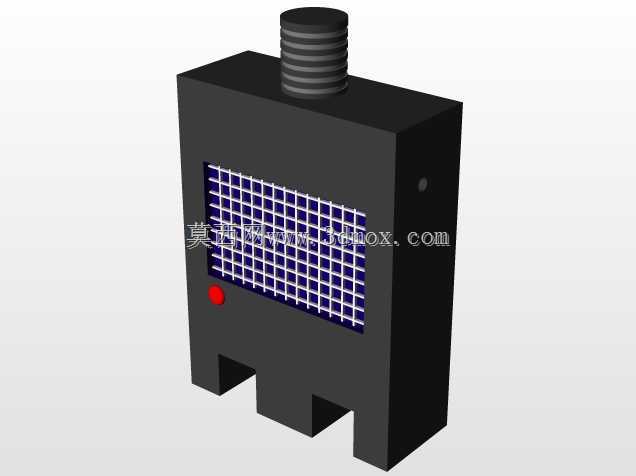

　　在功能特性的设计上，头部预留了双眼显示区与嘴部格栅结构，可直接嵌入小型LED点阵模块实现表情显示效果，胸部位置预留的大面积网格安装位，既可以作为扬声器的出声孔，也能安装小型显示屏实现状态信息展示，侧面的红色点位预留了按键或者状态指示灯的安装空间，无需额外破坏整体外观结构就能拓展交互功能。肢体部分采用了简化的铰接结构，手臂处的单轴铰接点可实现前后120度范围内的摆动，手部的钩状结构为一体化成型设计，无需额外装配指节部件就能实现简单的勾取、托举动作，降低了小尺寸结构下的装配复杂度；腿部采用双段铰接设计，髋关节与膝关节处的转动副预留了标准轴孔，可根据使用需求选择加装阻尼转轴实现姿态固定，或者加装小型舵机实现可编程的动作控制，脚部的加宽块体设计有效降低了整机重心，在无额外固定支撑的状态下也能保持直立稳定，不会出现侧翻问题。

　　设计过程中优先考虑了不同加工工艺的适配性，所有块体的拔模角度均控制在1.5度，既适合注塑批量生产，也能通过FDM3D打印直接制作原型，所有铰接位置的轴孔均采用标准公差配合，无需二次打磨就能完成装配。外形尺寸上，整体高度控制在180mm左右，躯干宽度为70mm，厚度为50mm，四肢的活动边界经过干涉校验，手臂在最大摆动角度下不会与躯干发生碰撞，腿部在迈步动作时膝关节不会与躯干下缘产生剐蹭，整机直立状态下的占地面积仅为60mm*80mm，可放置在常规桌面展架上使用，不需要预留过大的安装空间。内部腔体预留了足够的走线空间，从头部到胸部、再到四肢铰接处均设计了穿线孔位，加装电控元件时线路可完全隐藏在结构内部，不会破坏外观的整体性。

　　从结构强度角度考量，所有块体的壁厚均设置为2mm，铰接位置的受力处做了局部加厚处理，反复转动关节也不会出现开裂问题，块体之间的连接位采用了定位止口设计，装配时可直接对齐位置，不需要额外的治具辅助定位，有效提升了装配效率。针对不同的使用场景，该结构还预留了充足的改型空间，比如面向教学场景时可将胸部网格区域替换为透明视窗，展示内部的齿轮传动结构；面向潮玩场景时可在头部、躯干表面预留磁吸点位，方便更换不同的外观配饰；面向互动展示场景时可在底座位置预留安装孔位，直接固定在展台或者移动底盘上，拓展更多的使用可能性。整体设计没有采用复杂的曲面结构，所有特征均为规则的拉伸、切除特征，建模过程中参数化特征清晰，后续修改尺寸、调整比例时可直接通过修改参数完成，不需要重新构建特征，大幅提升了二次改型的效率。
