垂直安装式直流电源L型固定支撑结构

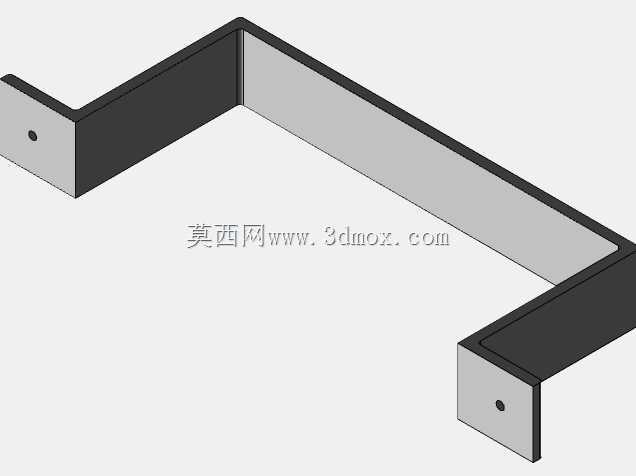

　　在桌面级电子实验、小型工控设备集成、嵌入式硬件调试场景中，直流电源是常备供电设备，多数场景下受桌面操作空间限制，卧式摆放的电源会占用大量水平操作台面，挤压焊接、接线、调试的操作区域，垂直安装固定的需求在小空间作业场景中十分普遍。这款支撑结构采用L型折弯构型，整体为一体化弯折成型的承载结构，两个互相垂直的安装面分别承担设备贴合固定与安装基面连接的功能。结构的竖直立面用于贴合直流电源的侧部壳体，立面两端预留的沉头安装孔可通过紧固件与电源壳体的原有安装位锁紧，避免额外在电源壳体上打孔破坏设备原有结构；水平底面则用于与安装基面——无论是设备机架侧梁、墙面安装板还是桌面侧边的拓展架——通过紧固件连接，实现电源的垂直挂载，

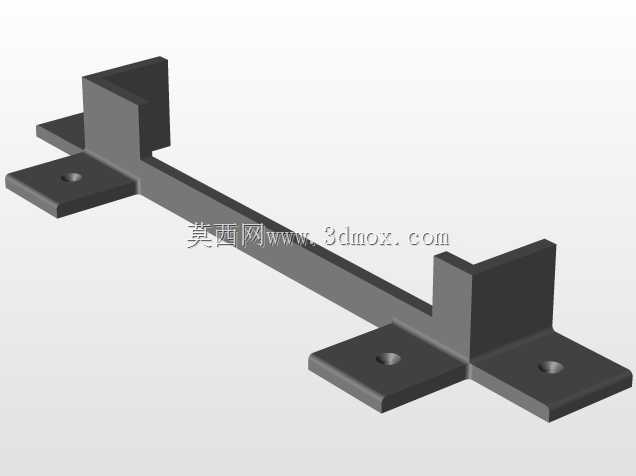

　　将原本水平占用的台面空间完全释放，拓展作业区域的可用面积。设计过程中重点考量了承载强度与安装干涉的平衡，折弯处的圆角过渡避免应力集中，在满足PLA等常见3D打印材料成型要求的前提下，侧壁厚度设置兼顾了结构刚性与材料用量，挂载常规1kg以内的桌面直流电源时不会出现形变下垂的问题。底部的N角支撑结构设置在电源端子连接区域的下方，刚好承托电源接线端的下部，既可以分担接线时插拔端子产生的下压力，避免长期插拔导致电源壳体连接位开裂，又不会延伸至电源的散热风扇区域，保证电源散热风道完全通畅，不会因为加装固定结构影响设备的散热效率，避免电源因散热不良出现输出不稳、过热保护的问题。结构的交叉支撑筋设置在底部承载面的外侧区域，

　　完全避开电源底部的散热格栅与脚垫位置，不会与电源自身的底部结构产生干涉，安装时无需调整电源原有脚垫的位置，也不会垫高电源导致安装面贴合不严。安装边界方面，结构的整体外轮廓尺寸适配主流桌面级直流电源的侧部安装尺寸，竖直立面的高度覆盖电源侧部从底部到顶部三分之二的区域，既保证足够的连接接触面积提升固定稳定性，又不会遮挡电源正面的电压电流显示面板、调节旋钮与输出端子，不影响电源的正常操作与参数读取。水平底面的安装孔位采用长圆孔设计，允许安装时根据基面的孔位偏差做小范围的位置调整，降低现场安装的孔位对位精度要求，适配不同安装场景的基面条件。结构的所有棱边都做了倒角处理，避免安装操作时划伤操作人员的手部，也不会刮伤电源的外壳漆面。实际使用中，

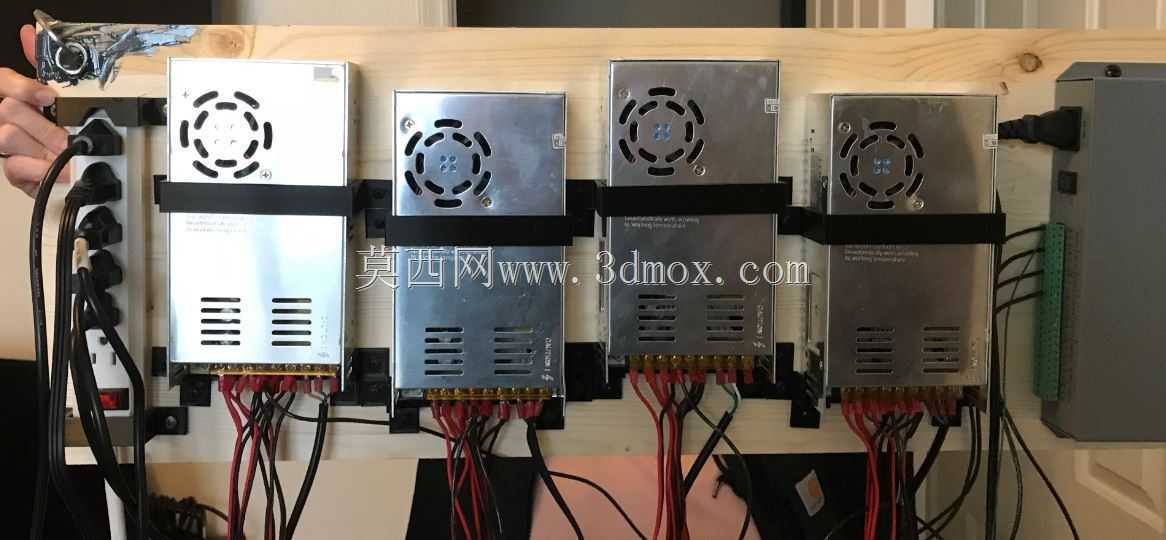

　　该结构除了可以通过3D打印制作外，也可以采用钣金折弯的方式批量加工，适配不同批量的使用需求，无论是个人DIY改装、小批量设备集成配套都能适用。安装完成后电源垂直固定在基面侧方，接线操作时手部可以自然施力，不会因为电源悬空放置导致插拔端子时电源移位，同时垂直放置的电源散热气流方向与自然对流方向一致，相比卧式摆放反而能提升一定的散热效率。
