Anet桌面3D打印机激光改装固定支架

　　在桌面级FDM设备的功能拓展场景中，将原有熔融挤出结构替换为激光雕刻模组是创客群体中非常普遍的改装方向，这款适配Anet系列机型的支架，正是为解决改装过程中激光模组的安装定位痛点开发的结构件。日常改装作业里，不少用户会直接用扎带、简易角码把激光模组绑在原有挤出机支架上，实际使用中很容易出现模组下垂、光轴偏移的问题，尤其是功率稍大的半导体激光模组本身自重不低，打印头原有运动路径的启停惯性会进一步放大偏移量，不仅雕刻精度无法保证，长期使用还会给X轴运动滑块带来额外的偏载力矩，加剧导轨磨损。这款支架的设计完全替代了原有挤出头的安装位，不需要对设备原有框架做任何打孔、切割类的破坏性改装，直接利用原挤出机的安装孔位完成固定，

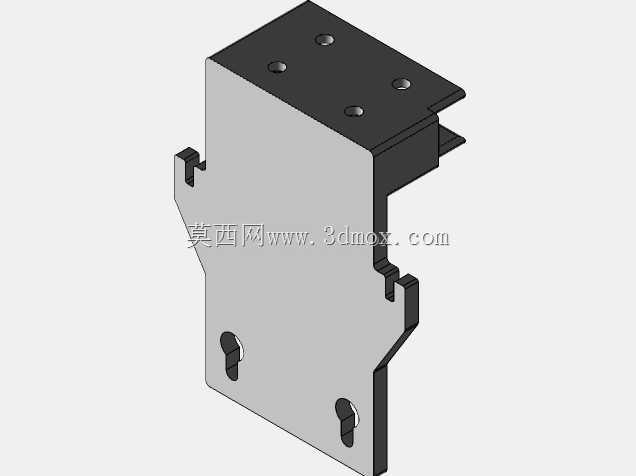

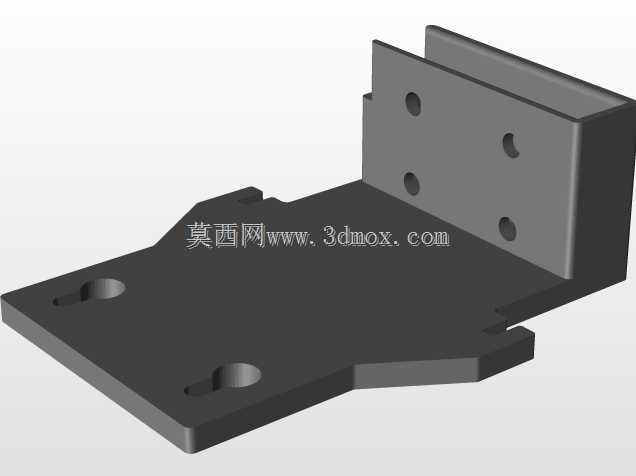

　　能把Anet机型的运动框架直接转化为专用激光雕刻机的运动载体，不需要额外搭建独立的雕刻机运动结构。从结构适配性来看，这款支架针对市面常见的50mm见方规格的半导体激光二极管模组做了安装面匹配，覆盖2.1W到10W功率段的同外壳尺寸激光产品，不需要额外做转接板就能直接固定。设计过程中重点考虑了模组的安装姿态问题，支架的安装基准面和设备构建平面保持严格的垂直关系，从结构上避免了激光头前倾、侧偏带来的焦点偏移问题，不需要用户反复调整模组角度就能保证激光垂直入射到加工平面。支架的上部预留了和原挤出机安装位完全匹配的固定孔位，孔位公差按照IT8级加工精度预留，安装时不需要反复扩孔、对位，直接用原有挤出机的固定螺丝就能完成锁紧；

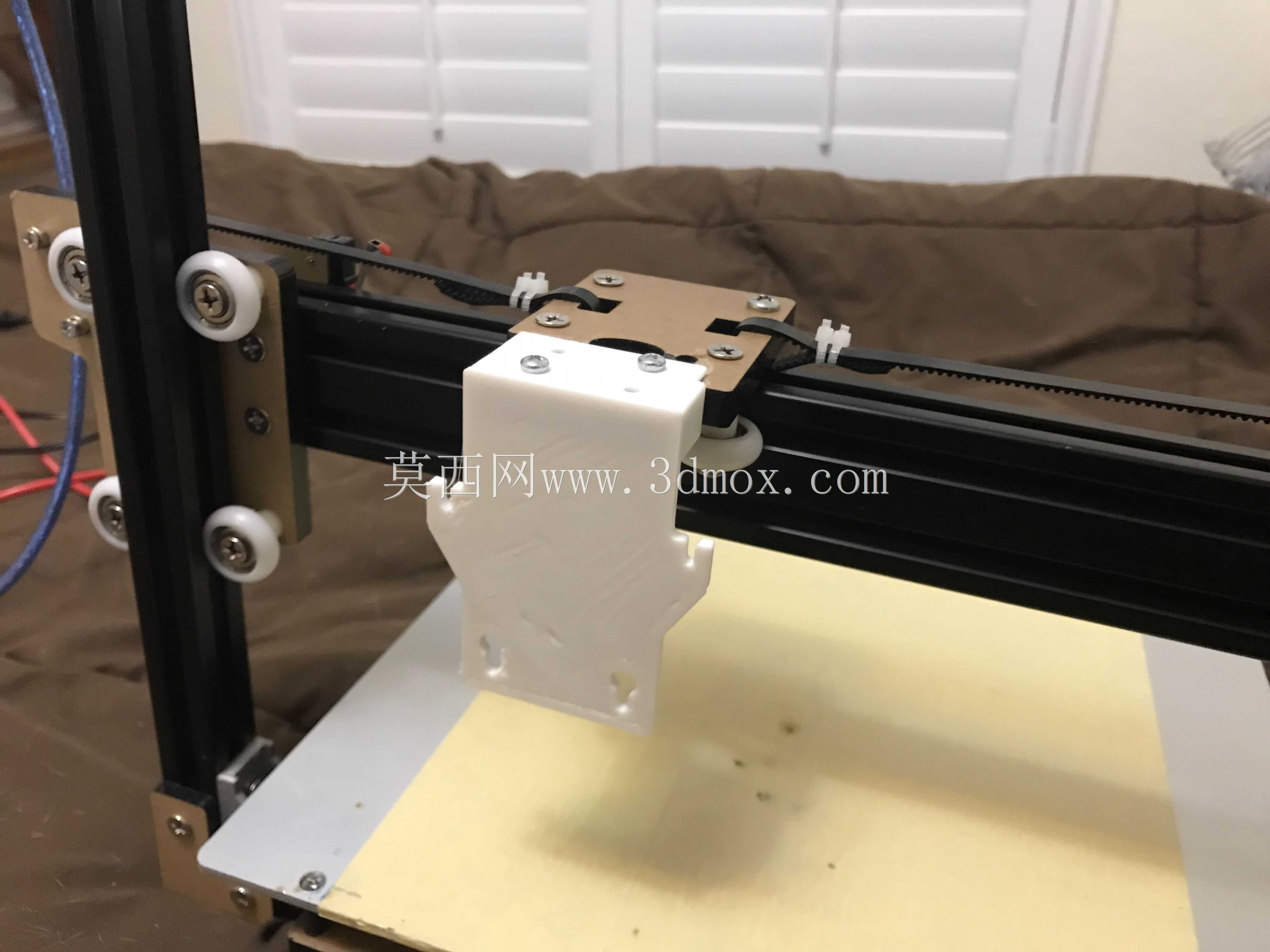

　　下部的激光模组安装位预留了腰型调节槽，用户可以根据不同焦距的激光模组上下调整安装高度，快速找到合适的焦点位置，适配不同厚度的加工材料。考虑到激光工作时的散热需求，支架和激光模组的接触位置做了避空设计，不会遮挡模组本身的散热鳍片，避免长时间雕刻作业时热量堆积影响激光寿命；同时支架侧面做了和原有设备走线槽匹配的走线卡位，激光模组的供电线、控制线可以顺着原有设备的走线路径布置，不会在运动过程中出现线缆拖拽、勾挂的问题。实际安装测试中，这款支架替换原有挤出头的整个过程不超过十五分钟，安装完成后激光模组的光轴和设备Z轴运动方向保持平行，在全幅面雕刻作业中，不同位置的焦点偏差可以控制在0.2mm以内，完全满足亚克力、薄木板、

　　皮革等常见材料的雕刻加工精度要求。和常见的通用激光支架不同，这款结构完全贴合Anet机型的框架轮廓，安装后不会和设备的框架型材、限位开关、传动皮带产生运动干涉，X、Y轴的运动行程和原厂状态保持一致，不会因为加装支架损失加工幅面。支架的壁厚按照2.5mm设计，兼顾了结构强度和轻量化要求，运动过程中不会因为支架自重过大导致丢步，同时足够的刚性可以保证激光模组在高速往复运动中不会出现共振，避免雕刻边缘出现锯齿纹。对于需要在FDM打印和激光雕刻功能之间切换的用户，这款支架的快装结构也能支持快速拆装，不需要重新校准孔位就能完成功能切换，大幅降低了多场景使用的调试成本。
