Arduino距离传感器适配3D打印安装外壳

　　在嵌入式开发与小型传感装置部署场景中，裸露的距离传感器模块往往存在接线易拉扯、模块易磕碰积灰、安装固定无适配点位的问题，这款适配Arduino平台距离传感器的外壳，正是针对这类现场使用痛点完成的结构设计。日常做创客项目、小型工位测距改造、简易避障装置搭建时，很多工程师会直接将传感器模块用扎带或者双面胶固定在安装面上，不仅走线杂乱，模块的引脚长期暴露在外容易被误碰短路，遇到车间多尘或者少量溅水的场景，模块的使用寿命会大幅缩短，这款外壳从实际安装使用的细节出发，解决了这些现场常见的问题。

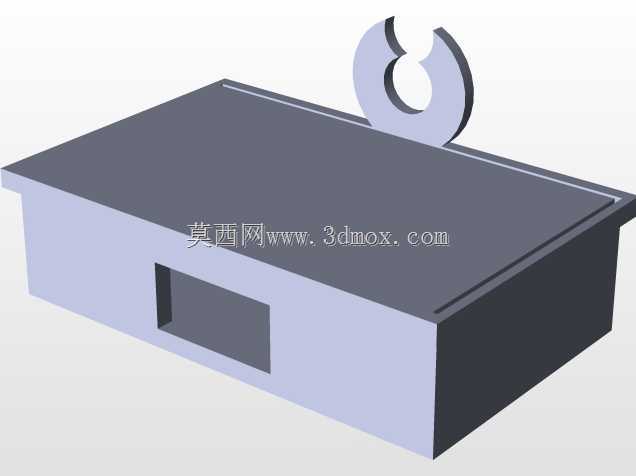

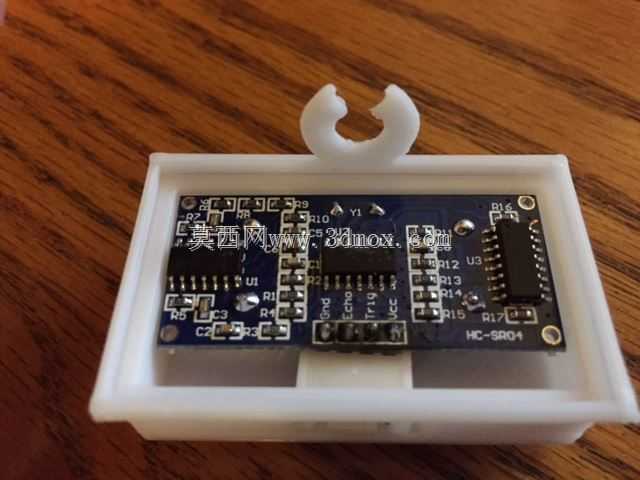

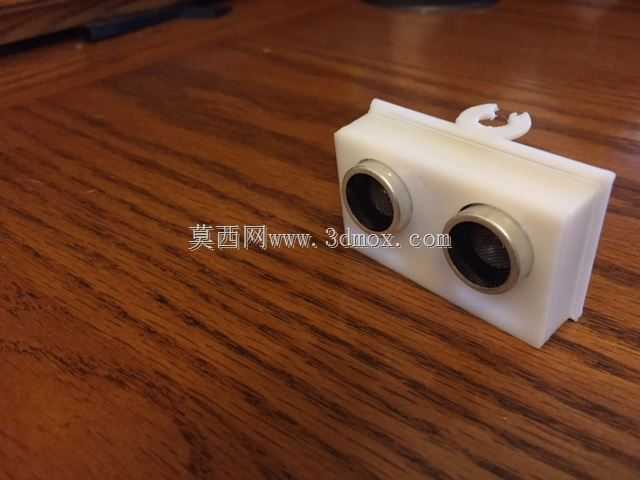

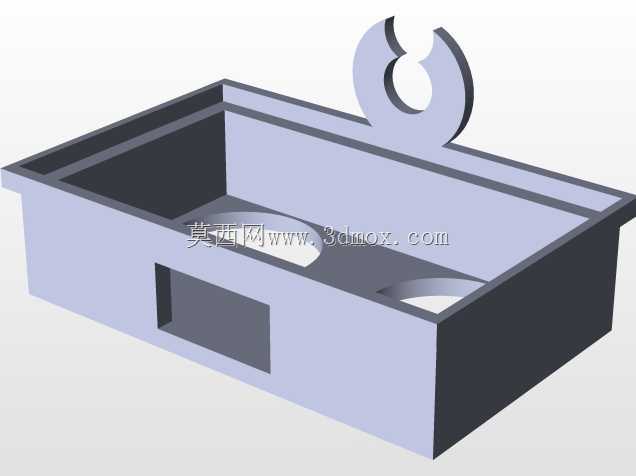

　　外壳顶部设计了带开孔的挂装凸耳，这个结构并非多余的装饰，在做设备侧装、架空点位的测距安装时，可以直接通过螺丝穿过凸耳开孔将整个传感器组件挂装在安装面，不需要额外制作转接支架，挂装状态下传感器主体处于悬空状态，接线端可以自然向下引出，避免线缆弯折应力集中在引脚位置。外壳主体采用盒式包覆结构，将传感器的电路板完全容纳在腔体内部，正面预留了精准的测距窗口，窗口尺寸刚好匹配传感器的收发端面，既不会遮挡测距信号的收发路径，又能将电路板其余部分完全遮挡，避免车间内的金属碎屑、浮尘落在电路板上造成引脚短路。

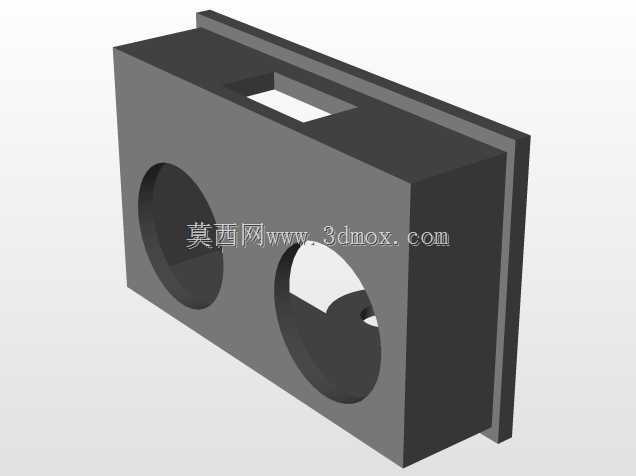

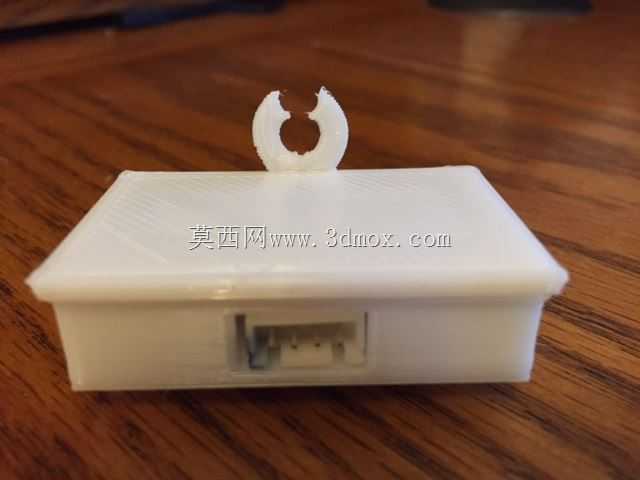

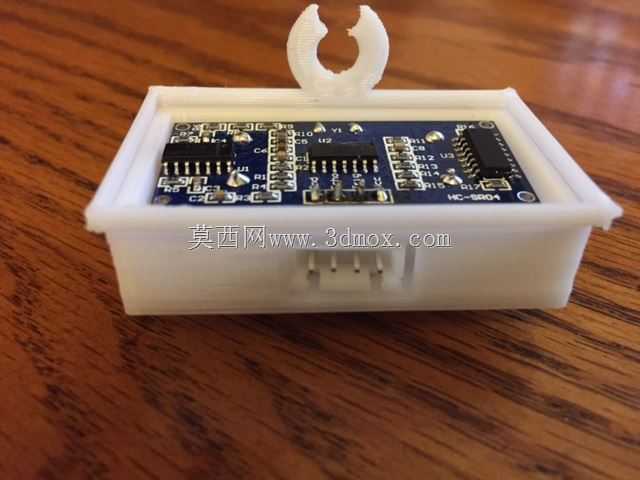

　　结构设计上做了多处适配实际使用的细节优化，原传感器模块的电源与信号引脚位置，外壳对应位置做了阴插座的适配结构，替换掉原有的裸露插针，用户在接线时不需要直接焊接在模块引脚上，直接通过适配的插座接插即可，既方便后期的模块更换维护，也避免了反复焊接造成的引脚脱落、焊盘损坏问题。插座位置特意做了2.5mm的错位余量，即便是不同批次的传感器模块引脚位置存在微小公差，也能顺利完成接插，不会出现插针无法对准、强行插装造成引脚弯折的问题。外壳的后面板采用卡扣式盖合结构，盖合后与壳体实现紧密配合，建模时预留的微小间隙是考虑到3D打印的材料收缩公差，实际打印完成后盖板与壳体之间不存在可见缝隙，既可以实现免螺丝快速拆装，又能保证腔体的封闭性，盖板的外形尺寸比壳体的安装矩形开口小0.5mm，刚好可以卡入壳体内侧的卡槽，不会出现盖板凸起、松动脱落的问题。

　　安装边界方面，外壳的整体外形为规整长方体，底部为平面，可以直接通过双面胶或者螺丝固定在平整的安装面上，无论是安装在铝型材框架上、设备外壳侧壁还是小型移动机器人的机体上，都不需要额外做曲面适配。外壳的腔体内部预留了足够的走线空间，传感器接好线后多余的线长可以收纳在腔体内，不需要在外部预留冗余线缆，让整个传感组件的外观更加整洁。挂装凸耳的开孔尺寸适配常用的M3螺丝，现场安装时不需要单独寻找特殊规格的紧固件，用项目中常用的标准螺丝即可完成固定。考虑到3D打印的工艺特性，整个外壳的所有壁厚保持均匀，没有出现壁厚突变的结构，避免打印过程中出现翘曲、填充不均的问题，无论是用PLA还是ABS材料打印，都能获得较好的成型精度，不需要额外做支撑结构，打印完成后只需要简单去除毛边即可直接使用，不需要二次打磨或者装配调试。

　　在实际项目应用中，这款外壳可以适配多种基于Arduino平台的常见距离传感器模块，不管是做工位物料有无检测、小型AGV的前端避障，还是创客项目中的距离感应交互装置，都能通过这个外壳实现传感器的快速安装与可靠防护，避免裸露模块带来的各类使用隐患，结构设计完全围绕现场安装、接线、维护的实际需求，没有多余的装饰结构，每一处结构特征都对应实际使用中的具体痛点。
