手持医用提取器结构设计

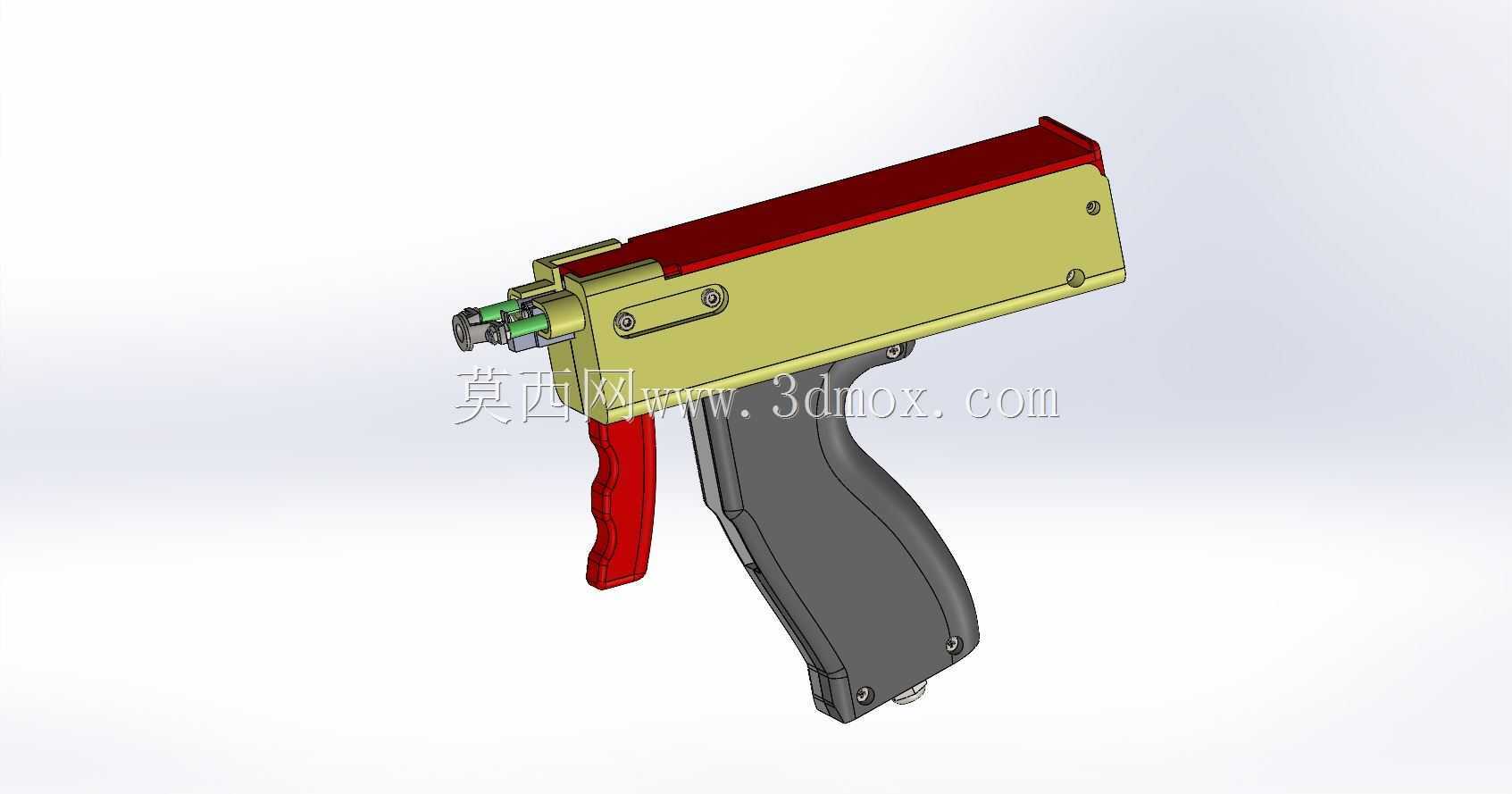

　　这款手持提取器的结构设计，核心围绕临床场景下单手操作的实际需求展开，整体采用枪式握持布局，适配医护人员日常操作的手部施力习惯，在门诊取样、病理组织提取、创面异物取出等场景下，可实现单手握持完成触发、定位、提取的全流程操作，无需额外辅助固定，能有效降低操作过程中的手部疲劳感。从结构布局来看，设备分为握持段、主体仓段、执行端三个核心部分，握持段采用贴合手掌弧度的曲面造型，边缘做全圆角过渡处理，避免长时间握持产生的硌手感，握持段内部预留了操作触发机构的安装空间，扳机位置对应食指自然放置的区域，触发行程控制在8mm范围内，按压力度设置在15N-20N区间，既保证触发过程有清晰的反馈感，又不会因力度过大造成操作抖动。

　　主体仓段采用矩形截面的薄壁壳体结构，上下壳体通过侧边的沉头螺丝实现紧固连接，仓体内部预留了动力传递组件、执行件复位结构的安装空间，仓体上盖采用醒目的红色标识，与握持段的深灰色形成视觉区分，方便操作人员快速识别设备的操作朝向，仓体侧面的固定螺丝均采用内六角沉头设计，螺丝端面与壳体表面齐平，不会突出壳体表面造成剐蹭或清洁死角。执行端设置在主体仓的前端，采用同轴式输出布局，前端的执行接口可适配不同规格的提取头，接口处设置了快换定位结构，更换提取头时无需额外工具，对准接口推入即可完成锁定，按压接口处的弹性卡环即可拔出提取头，满足不同提取场景下的配件更换需求。从安装边界来看，设备整体长度控制在220mm范围内，主体仓段宽度为65mm，

　　握持段最大厚度为38mm，整体重量控制在320g以内，单手握持时重心落在握持段中心位置，不会出现头重脚轻的情况，长时间握持操作也不会出现手腕酸胀的问题。设计过程中充分考虑了医用场景下的清洁消毒需求，所有外露结构均无凹陷死角，壳体拼接处的缝隙控制在0.1mm以内，可直接采用医用酒精擦拭消毒，不会残留污渍或消毒液体。内部的动力传递采用杠杆式结构，扳机的摆动通过连杆传递到前端的执行组件，带动提取头完成取样动作，复位采用内置的圆柱螺旋弹簧，弹簧刚度经过反复调校，保证松开扳机后执行端能快速复位到初始位置，复位行程无卡顿，重复操作的一致性偏差控制在0.2mm以内。前端执行端的伸出长度设置为12mm，可满足常规浅表操作的深度需求，

　　执行端的运动轨迹保持直线度，径向跳动量不超过0.05mm，保证提取过程中定位精准，不会出现偏移造成的额外组织损伤。壳体材质选用医用级ABS材质，具备足够的结构强度，日常使用中从1.2m高度跌落至硬质地面不会出现壳体开裂或结构失效的情况，表面做哑光处理，避免操作过程中反光影响视线。握持段表面设置了细密的防滑纹理，即使佩戴医用橡胶手套也能稳定握持，不会出现打滑的情况。扳机边缘做圆弧过渡，扣动过程中与手指接触的位置无尖锐棱角，操作手感顺滑。整体结构没有复杂的异形曲面，所有零部件均具备良好的加工工艺性，壳体可通过注塑工艺批量生产，内部的金属连杆、弹簧、固定螺丝均为标准件，可直接采购通用规格，降低生产制造成本，装配过程仅需通过螺丝紧固即可完成，无需复杂的调试工序，装配效率高，后期维护时拆开侧边螺丝即可更换内部损坏的零部件，维护成本低。在实际使用场景中，操作人员单手握持设备，将前端执行端对准待提取的目标位置，食指扣动扳机即可带动前端提取头完成提取动作，松开扳机后设备自动复位，可快速进行下一次操作，整个操作流程单手即可完成，另一只手可用于固定操作部位或辅助其他操作，大幅提升临床操作的效率。
