卧式生物质燃料供热锅炉结构设计

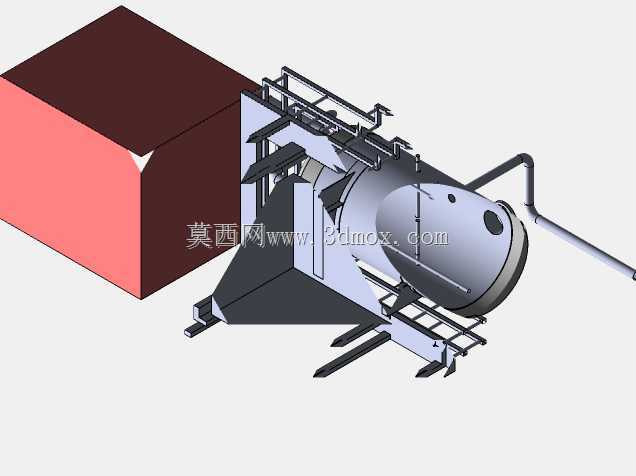

　　在县域农产品加工园区的集中供热场景里，这类卧式生物质锅炉的适配性远高于传统燃煤炉型——多数中小型食品加工厂、木材烘干作坊没有配套的天然气管网，又受环保排放要求限制不能直接燃用散煤，以成型生物质颗粒、压块为燃料的该型设备，刚好能匹配这类场景的供热需求，既可以输出饱和蒸汽用于蒸煮、灭菌工序，也能通过换热机组产出高温热水满足厂区采暖、物料烘干的用热需要。从结构布局来看，该锅炉采用卧式锅壳式主体搭配侧置进料储料单元的排布方式，进料段与炉体衔接处做了倾斜导料溜槽设计，能避免生物质燃料堆积卡涩，储料单元的容积按照额定负荷下8小时连续运行的耗料量设计，减少一线操作人员的上料频次，适配小型加工厂单班生产的作业节奏。炉体前端设置的检修人孔与观火孔，

　　分别对应内部烟管清灰、燃烧状态观测的日常运维需求，观火孔采用耐高温石英玻璃配密封压盖结构，无需打开炉门就能实时判断火焰燃烧状态，减少炉门开启带来的热量损耗。侧面布设的管路系统分为给水管路、蒸汽输出管路、排污管路三个独立回路，给水管路沿炉体侧下方布置，避开高温辐射区减少管内结垢风险，蒸汽输出管从炉体顶部汽包位置引出，管路起点设置集汽挡板避免带水输出，排污管路设置在炉体最低点位，方便定期排出炉底沉积的水垢与沉渣。底部的支撑机架采用型钢焊接框架结构，机架上预留的地脚螺栓孔位按照通用工业锅炉安装基础尺寸设计，安装时不需要额外做特殊基础改造，只要平整硬化地面就能完成就位，机架与炉体之间设置的隔热垫，能避免炉体高温直接传导到地面引发安全隐患。

　　设计过程中特意将进料单元与炉体的连接做了快拆式法兰结构，后期如果需要更换进料绞龙或者维修炉前拱，不需要整体吊装炉体，拆开连接螺栓就能完成局部检修，大幅降低运维的拆装工作量。炉体尾部的烟道口预留了除尘设备对接法兰，可直接匹配旋风除尘器或者布袋除尘装置，满足不同区域的环保排放要求，不需要用户自行改造烟道接口。从安装边界来看，设备整体的横向占地长度包含进料单元与尾部烟道接口，纵向宽度预留了两侧运维通道所需的空间，顶部的管路最高点距离地面的高度适配常规工业厂房的层高，不需要额外加高厂房就能完成布设。在实际运行逻辑上，该锅炉的燃烧区采用绝热炉膛设计，能保证生物质燃料充分燃尽，减少不完全燃烧带来的燃料损耗，

　　炉膛内布置的折烟墙能延长烟气在炉内的停留时间，提升换热效率，相比同吨位的老式燃煤锅炉，热效率能提升15%左右。针对生物质燃料灰分比燃煤低但易结焦的特性，炉排采用往复式活动结构，能在运行过程中自动松动燃料层，避免局部结焦影响通风，同时炉排的通风间隙按照生物质颗粒的粒径设计，不会出现漏料问题。设备侧面设置的爬梯与操作平台，对应顶部阀门操作、仪表巡检的需求，平台的护栏高度符合工业设备安全规范，操作人员巡检时不需要借助额外登高工具就能完成所有点位的检查。
