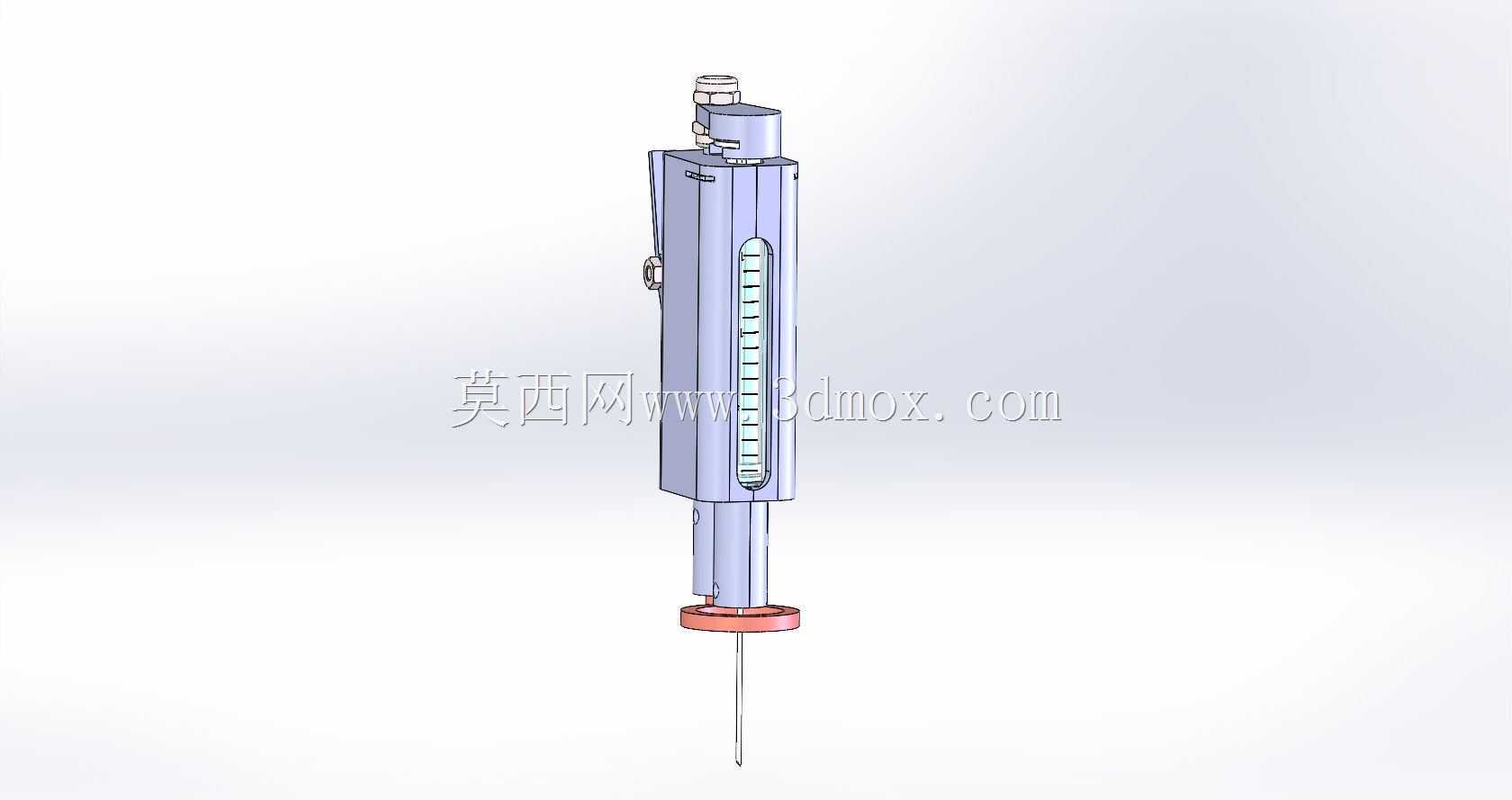

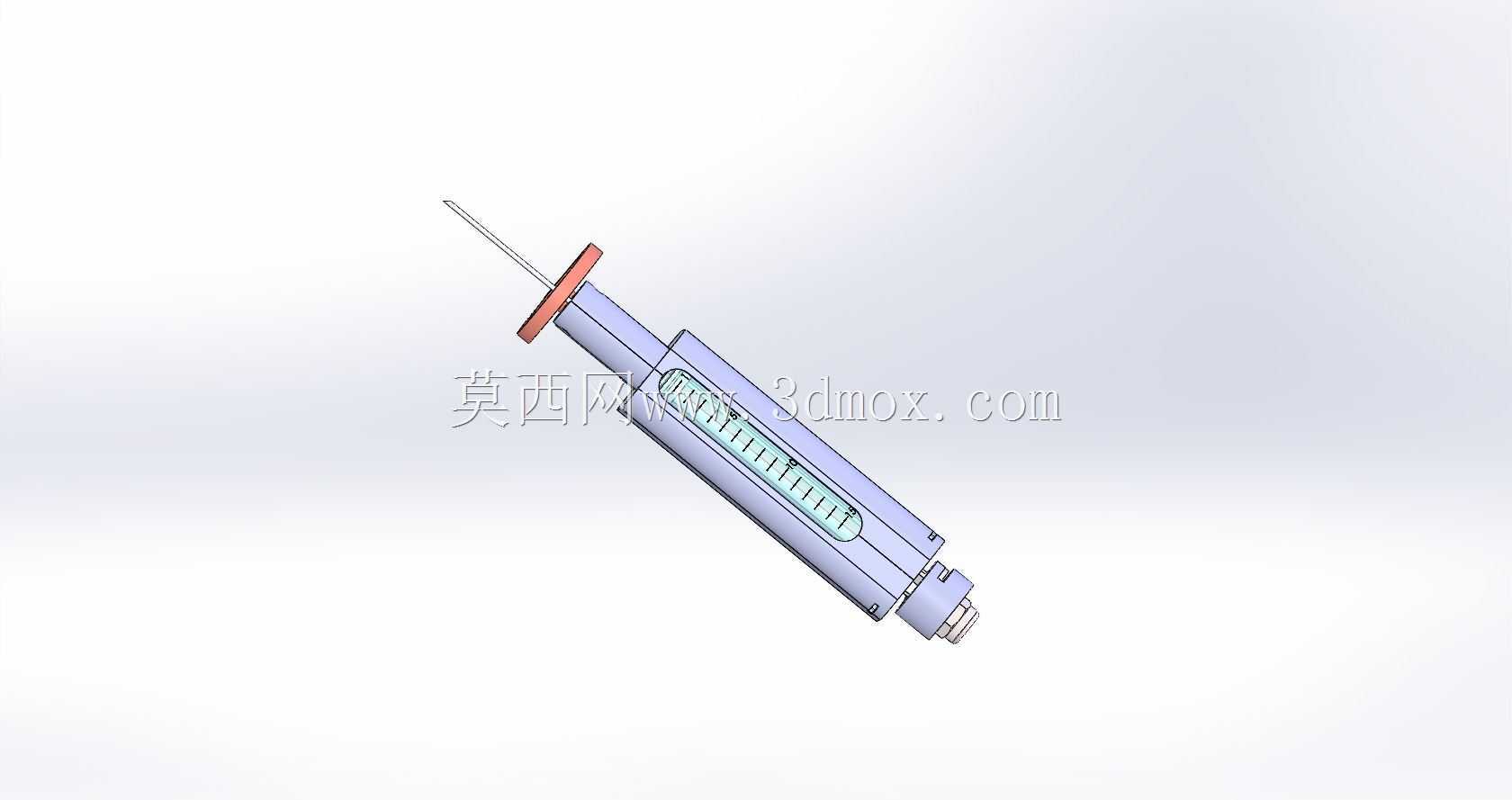

医用高压抽气泵透明结构展示设计

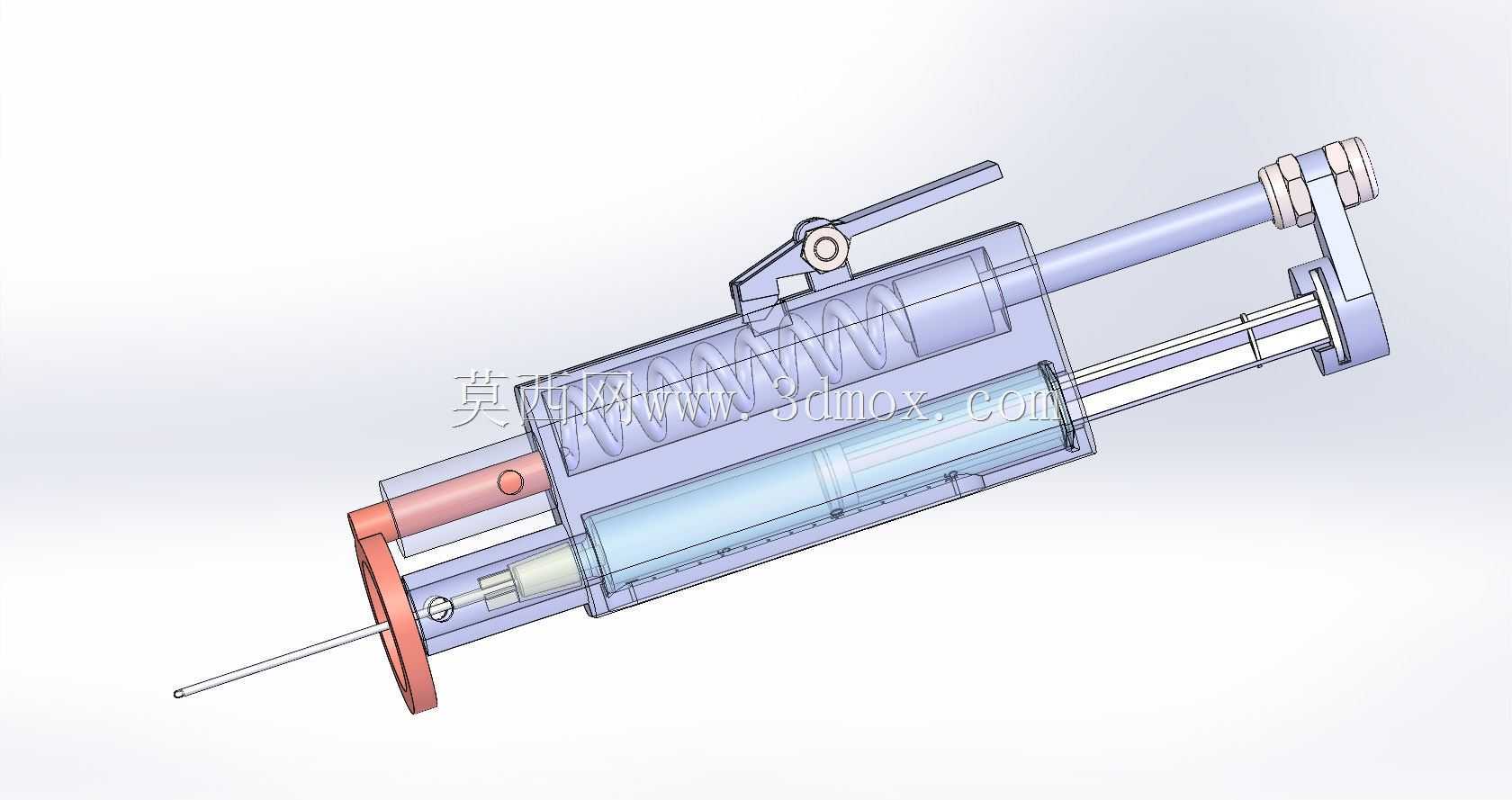

　　这款手动式高压抽气装置主要面向临床穿刺、小型腔体负压引流、实验室微量采样抽气等场景设计，区别于电动负压源的固定部署限制，该装置可独立手持操作，无需外接电源或气源管线，适配门诊、急诊、野外医疗、基层巡诊等无配套负压设施的使用场景，也可作为病房负压系统故障时的应急备用抽气器具。从结构设计逻辑来看，整体采用同轴双腔布局，主腔体为活塞式抽气腔，内置复位弹簧实现操作杆的自动回位，扳动侧置压杆即可带动活塞向后运动抽取气体，松开压杆后弹簧推动活塞复位，配合端部的单向阀结构实现气体的单向导出，避免抽取的气体回流造成负压失效。侧置的副腔体为储液缓冲腔，前端连接穿刺针或引流管路，当抽取过程中出现体液倒吸时，液体可直接进入缓冲腔存储，

　　不会流入主活塞腔造成密封件腐蚀或卡滞，缓冲腔采用透明材质设计，操作人员可直接观察到抽取的液体量与液体性状，无需额外加装观察窗。前端的针座采用标准鲁尔接头设计，可适配临床通用的穿刺针、引流管、采样管等耗材，无需定制专用连接配件，降低临床使用的适配成本。装置整体外形为细长圆柱结构，最大外径不超过45mm，不含针头的整体长度控制在220mm以内，单手即可完成握持与压杆扳动操作，符合医护人员的手持操作人机尺寸，压杆的扳动行程设置为35mm，操作力控制在15N到25N之间，连续多次操作也不会造成手部过度疲劳。端部的出气接头采用快插式结构，可直接连接集气袋或废气导出管路，避免抽取的污染气体直接排放在操作区域。密封结构方面，

　　活塞部位采用双O型圈密封，单向阀采用硅胶伞阀结构，可实现最高0.08MPa的负压值，满足常规临床抽气、引流的负压需求，同时密封件均采用医用级硅胶材质，可耐受常规医用消毒剂的擦拭消毒，装置整体可拆解为活塞组件、腔体组件、压杆组件、接头组件四个部分，拆解后可对内部腔体进行彻底清洗消毒，满足重复使用的院感要求。设计过程中针对操作可靠性做了冗余考虑，复位弹簧采用304不锈钢材质，避免长期使用出现锈蚀导致弹力衰减，压杆的铰接部位采用销轴加防脱卡簧结构，反复扳动也不会出现销轴脱落的问题，透明外筒采用医用级PC材质，抗冲击性能优异，常规跌落不会出现开裂破损。安装边界方面，该装置无需固定安装，手持即可操作，若需固定在治疗台或急救车上使用，

　　可配套适配直径45mm的标准管夹进行固定，固定时预留出压杆的操作空间与前端接头的管路连接空间即可，无需额外的安装孔位或连接结构。从实际使用的角度出发，该结构没有复杂的传动部件，故障点极少，日常维护仅需定期检查密封件的老化情况、更换磨损的O型圈即可，维护成本极低，同时整体结构没有尖锐棱角，外表面做了圆弧过渡处理，操作过程中不会划伤医护人员或患者，符合医疗器械的安全设计要求。
