小型静音水冷循环水泵结构设计

　　这款小型水冷循环泵的结构设计，首先要匹配桌面级液冷散热、小型实验台冷却回路、紧凑型工业设备温控单元这类对安装空间有严格限制的应用场景，很多做小型精密设备温控的工程师都遇到过泵体尺寸过大挤占核心元件安装位、运行振动干扰精密传感器读数的问题，这款泵的整体结构就是围绕这类痛点做的适配。从实际用途来看，它主要承担密闭液冷回路里的冷却液循环驱动职能，把冷端换热后的低温冷却液输送到发热元件端，带走热量后再回流到散热排完成热交换，和普通大流量给排水泵不同，它不需要过高的扬程，更侧重运行稳定性、低振动特性以及长时间连续工作的可靠性，毕竟很多配套的设备是7*24小时不间断运行的，一旦泵停转很容易造成核心发热元件过热烧毁。

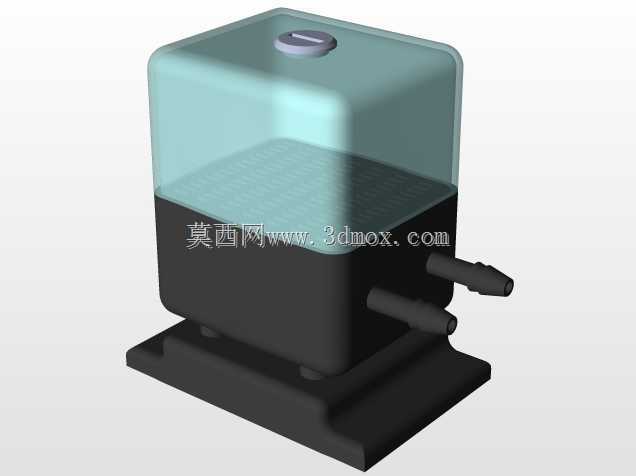

　　从功能特性上看，这款泵采用上置储液腔一体化结构，把储液腔和泵体动力段做了整合设计，不需要额外在回路里加装独立储液罐，能大幅简化管路布局，减少管路接头数量，也就降低了冷却液渗漏的风险。上半部分的半透明储液腔采用耐冷却液腐蚀的工程塑料材质，一方面可以直观观察腔体内的冷却液液位，方便运维人员及时排查缺液、气泡堆积的问题，另一方面半透明材质也能在一定程度上缓冲泵体运行产生的振动传递，避免振动直接传导到安装基座上。储液腔顶部设置的带密封结构的注液口，既可以在初次加注冷却液时快速完成注液排空气操作，日常维护补充冷却液也不需要拆解整个回路，操作门槛很低。

　　设计思路上，这款泵没有采用传统立式泵的外置安装脚结构，而是把安装基座和泵体下壳做了一体化成型设计，基座向外延伸出平整的安装面，预留的安装孔位可以直接通过减震胶钉固定在设备机箱或者安装平板上，基座和泵体动力段之间还做了悬空的减震支撑结构，四个小型的橡胶减震垫把动力段和基座隔开，能把叶轮高速旋转产生的振动大部分过滤掉，不会把振动传递到相连的设备壳体上，这对于配套精密电子设备、小型实验仪器的场景来说非常关键，能避免振动影响设备的运行精度。泵体侧面伸出的两个快插式管路接头，采用阶梯式的 barb 结构，配套对应的柔性软管可以直接插接，不需要额外打胶或者用喉箍紧固就能达到可靠的密封效果，装配效率很高，接头的朝向做了水平同向布置，能让管路走线更规整，避免管路弯折造成的流阻增大。

　　从外形尺寸与安装边界来看，这款泵的整体轮廓做了圆角过渡处理，没有尖锐的外凸结构，整体长宽尺寸控制在极小的范围内，高度方向因为整合了储液腔，比纯动力段的泵体稍高，但因为储液腔是半透明的轻量化结构，整体重量很轻，对安装面的承重要求极低。安装的时候需要注意，基座的安装孔位间距是固定的，在设计安装板的时候要提前预留对应的孔位，同时要在泵体周围预留至少10mm的操作空间，方便后期插拔管路、打开顶部注液口补充冷却液。两个出水接头的中心距、伸出长度都做了标准化设计，能适配市面上主流的小型水冷管路规格，不需要额外做转接头适配。另外在设计配套回路的时候，要注意这款泵的安装姿态要求，必须保持基座水平安装，不能倾斜或者倒置，否则储液腔内的冷却液液位如果低于叶轮进水口，很容易造成泵空转，损坏叶轮和密封结构。

　　从结构细节来看，泵的动力段采用密封式的腔体设计，把叶轮和驱动电机都封闭在下部的黑色壳体内，和上部储液腔之间只有进水通道连通，能避免冷却液接触到电机的电路部分，降低短路风险。叶轮采用离心式结构，流道做了光滑圆弧过渡，能在较低转速下达到足够的流量，同时降低运行噪音，毕竟这类小型泵很多是用在桌面设备或者近距离操作的设备上，运行噪音过大很容易影响使用体验。储液腔和下部动力段的连接位置做了周向的密封槽，配套橡胶密封圈实现静密封，装配的时候只要把上下壳体对齐扣合，通过周边的卡扣或者螺丝紧固就能达到可靠的密封效果，装配工序简单，适合批量生产组装。
