集成式G值测试仪内部结构三维建模

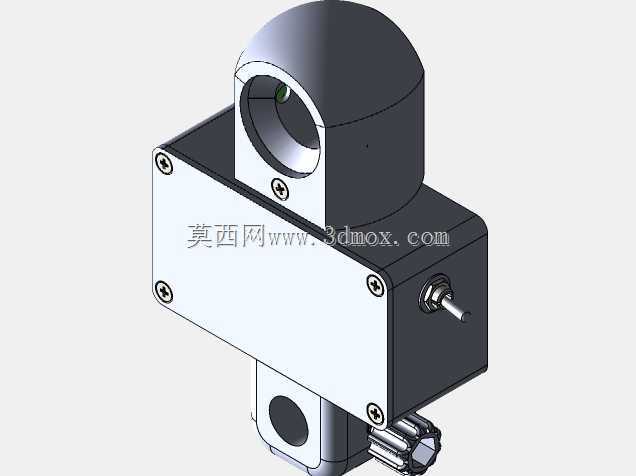

　　这款G值测试装置的结构设计，核心围绕现场工况下的快速装夹与稳定检测需求展开，从结构布局来看，主体采用分体式壳体拼接设计，上下壳体通过四角的内六角螺丝实现紧固，接缝处预留密封胶条安装槽，可满足常规工业现场的防尘防泼溅要求，适配车间、实验室等多场景的使用需求。装置两侧设置的带孔圆柱连接座，是整个设备的安装基准，左侧连接座为大口径通孔设计，可直接穿装在被测设备的固定轴位上，右侧连接座搭配带滚花的调节旋钮，可实现安装后的角度微调，不需要额外设计复杂的调节支架，就能适配不同安装面的角度偏差，安装边界上，两侧安装座的中心距控制在常规工业安装孔位的通用尺寸范围内，可直接兼容多数现有测试工位的安装点位，不需要对原有工位进行大规模改造。

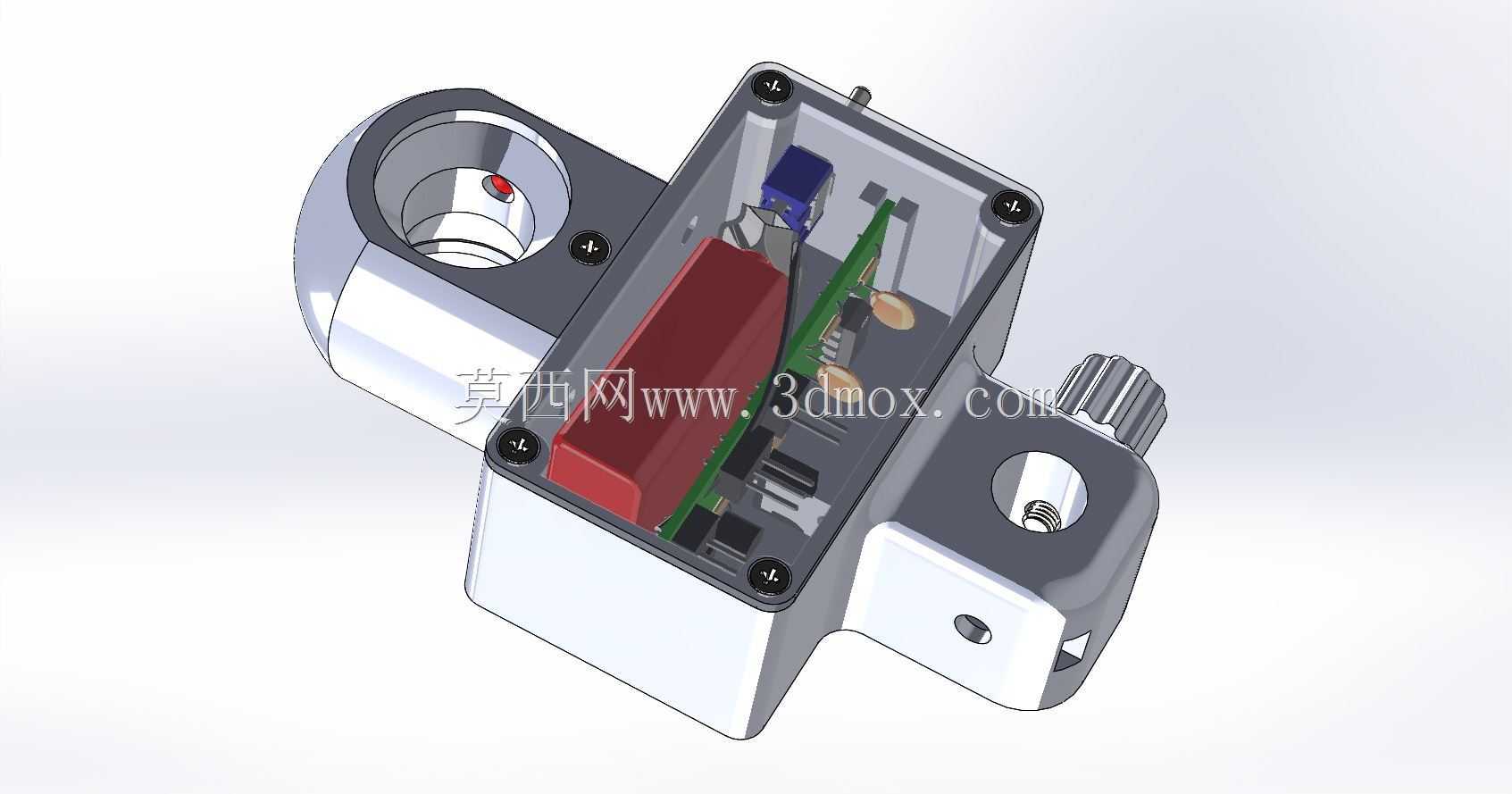

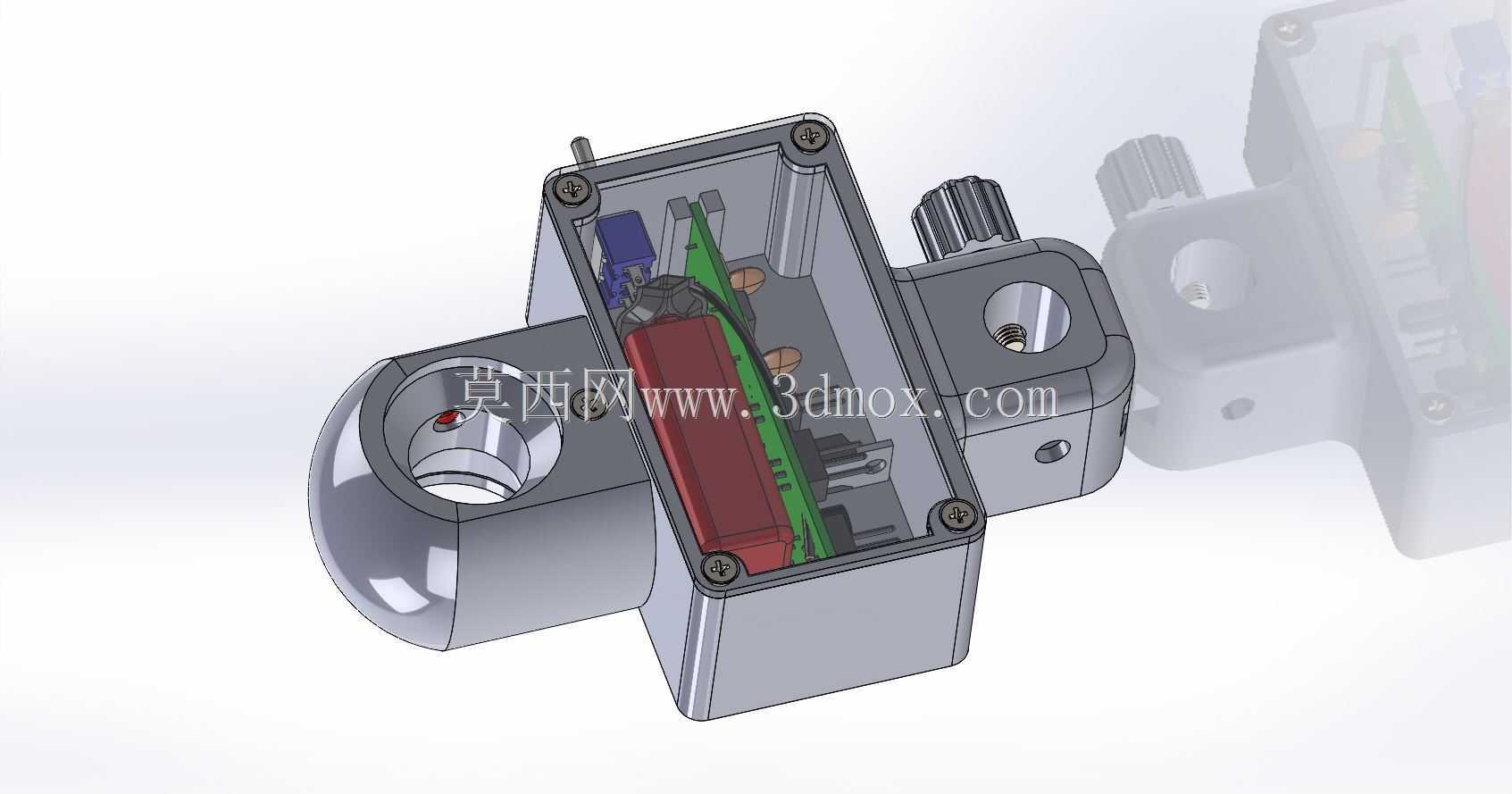

　　从内部结构布局来看，壳体内腔做了分层式的空间规划，靠近安装座的一侧预留了传感元件的安装位，可直接固定加速度传感核心模块，模块与壳体之间设置了减震缓冲垫，避免设备安装过程中的冲击、以及被测设备运行时的振动传递到传感元件上，影响检测数据的准确性。内腔中部的空间布置了信号处理电路板，电路板通过铜柱与壳体底部固定，板上预留了接线端子与调试接口，调试接口正对壳体侧面的预留开孔，不需要拆开壳体就能完成参数校准与数据读取，大幅降低了后期维护的工作量。红色的绝缘防护盖罩在核心电路模块上方，既可以避免组装过程中螺丝、工具等金属物件掉落造成电路短路，也能在壳体出现凝露时阻挡水滴直接接触电路板，提升设备在潮湿环境下的运行可靠性。

　　在实际应用场景中，这类G值测试装置主要用于运动部件的加速度参数检测，比如工业机械臂的启停冲击测试、输送线运行的振动加速度检测、小型实验设备的运行稳定性测试等场景，设备本身不需要额外的外接固定支架，通过两侧的连接座就能快速固定在被测部件上，装夹时间相比传统的磁吸式、捆扎式测试装置缩短六成以上，而且连接刚性更强，不会因为被测部件的高速运动出现松动移位，保证检测数据的连续性与准确性。设计过程中特意将重量较大的电路模块布置在壳体的中心位置，让整个设备的重心落在两侧安装座的中心连线上，避免设备安装后因为重心偏移带来附加力矩，影响被测部件的正常运行，也能减少自身振动对检测结果的干扰。

　　壳体外部的结构细节也充分考虑了现场使用的需求，所有边角都做了R角过渡处理，避免安装调试过程中划伤操作人员，右侧的滚花旋钮采用防滑纹理设计，操作人员带劳保手套也能顺利完成松紧调节，不需要借助额外工具。壳体底部预留了走线槽位，设备的外接信号线可以从槽位引出，不会被安装面挤压造成线路破损。从结构强度来看，壳体采用铝合金材质的设计方案，在保证整体重量较轻的前提下，满足常规工业场景下的抗冲击要求，即使出现轻微的磕碰也不会出现壳体变形，保护内部的电子元件不受损坏。内部的各个元件安装位都做了定位凸台设计，组装时不需要额外的治具定位，就能快速将电路板、传感模块、防护盖等部件安装到准确位置，提升组装效率，也能避免组装过程中元件位置偏移带来的性能偏差。
