医疗用高压脉冲发生装置结构设计

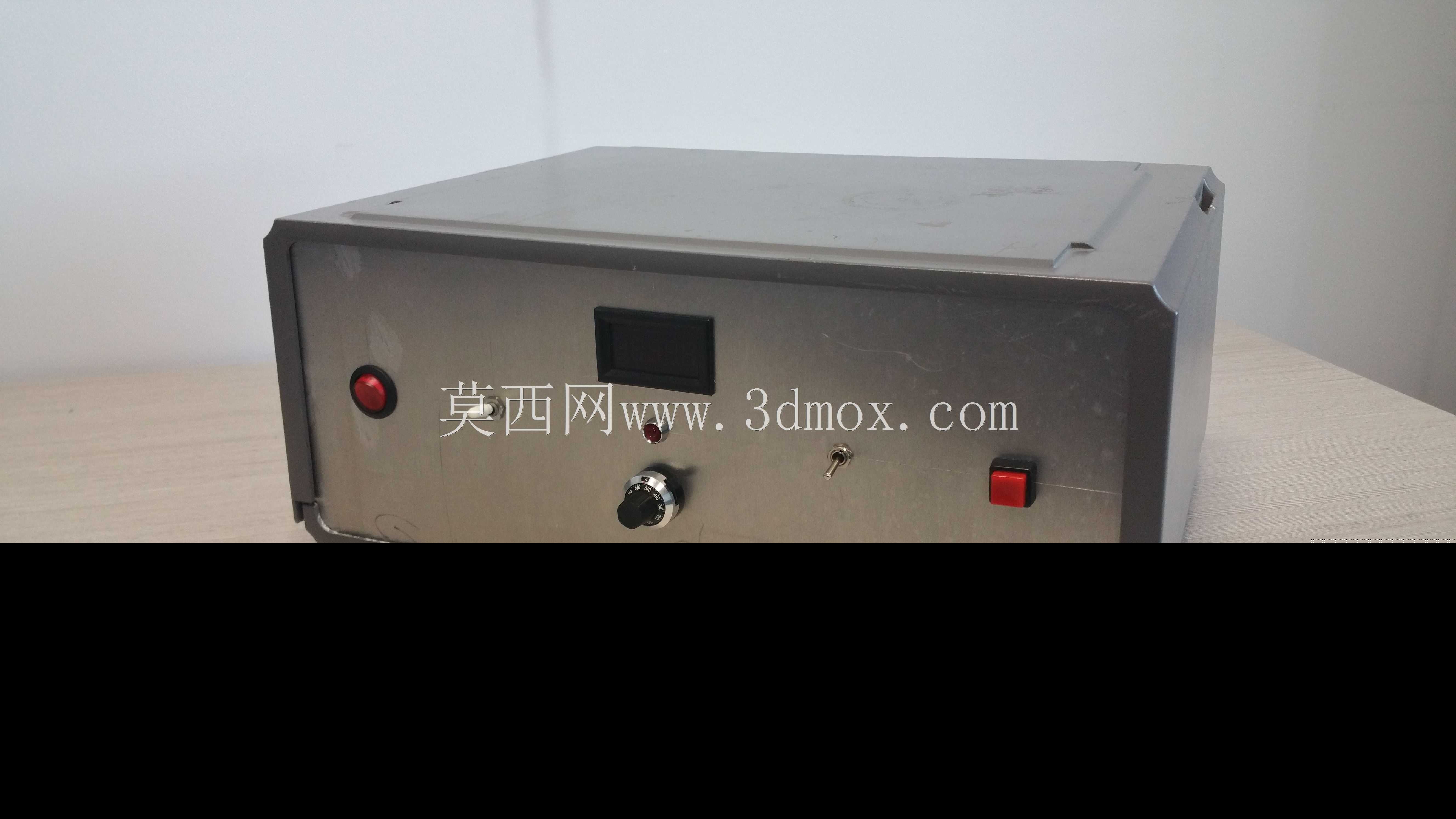

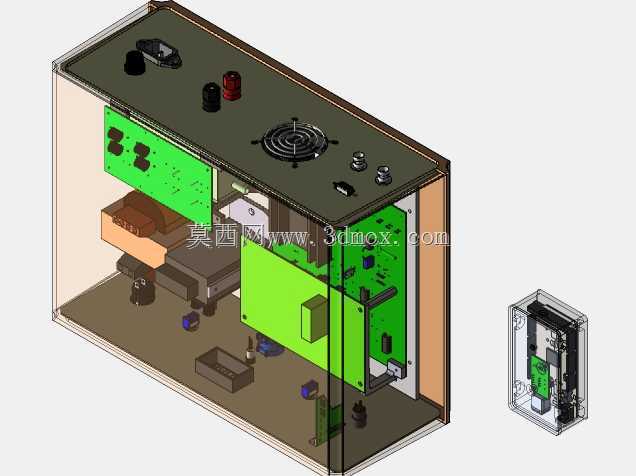

　　这款台式高压脉冲发生装置，主要面向临床医疗场景中需要精准高压脉冲输出的诊疗环节，常见于电脉冲理疗、肿瘤消融辅助、创面促愈等需要可控高压电脉冲刺激的医疗操作场景，作为核心的脉冲输出载体，需要同时满足医疗场景下的操作安全性、输出稳定性以及日常使用的便捷性要求。从结构设计层面来看，整机采用卧式台式布局，外壳主体采用钣金折弯拼接结构，边角做圆弧过渡处理，避免医疗环境下尖锐边角带来的磕碰风险，底部配置四个防滑减震脚垫，既可以保证设备放置在诊疗台面上的稳定性，也能抵消内部元件工作时产生的轻微震动，减少震动对内部高压元件连接可靠性的影响。前面板作为人机交互的核心区域，布局遵循医护人员操作习惯进行排布：左侧设置高压输出接口，

　　搭配红色防护圈做醒目提示，避免误触高压端口；接口旁设置状态指示灯，直观反馈设备通电、高压输出、故障三类核心状态；中部配置调节旋钮，用于脉冲输出参数的连续调节，旋钮周边做刻度标识区域，方便操作人员快速定位参数档位；旋钮两侧设置功能按键，分别对应脉冲启动、输出复位功能，按键采用凸起式结构，佩戴医用手套也可清晰感知按键触感，不会出现操作打滑的问题；右侧设置红色急停按钮，在出现异常输出情况时可一键切断高压输出回路，满足医疗设备的安全冗余设计要求；面板上方嵌入数显窗口，可实时显示当前输出的脉冲电压、频率参数，方便操作人员直观核对输出数值。设计过程中，内部腔体做了明确的分区隔离：高压发生模块单独设置在腔体后侧的屏蔽仓内，

　　采用绝缘隔板与前端的控制回路、低压供电模块完全隔开，既避免高压串扰影响控制电路的信号稳定性，也能降低高压元件漏电带来的安全风险；供电模块设置在腔体左侧，预留散热通风槽，对应外壳侧面的散热格栅位置，保证长时间工作时内部热量可顺利排出，不会出现局部积温过高的问题；前面板的所有操控元件均通过快插端子与内部电路板连接，方便后期维护时快速拆换前面板组件，不需要对内部线束做大面积拆解。从安装边界来看，整机宽度控制在350mm以内，深度280mm左右，高度160mm上下，占用诊疗台面积较小，可适配大多数门诊、治疗室的标准台面尺寸，不需要额外预留特殊安装空间；设备后侧预留电源输入接口、接地端子以及外接脚踏开关的扩展接口，接地端子做加粗设计，

　　满足医疗设备的一类接地安全要求，外接脚踏接口可适配临床操作中手脚配合的操作需求，解放操作人员的双手调整诊疗位置。在细节设计上，外壳表面采用哑光米黄色喷塑处理，不会在诊疗室的强光环境下产生反光干扰操作人员视线，同时喷塑层具备耐医用酒精擦拭的特性，方便日常诊疗后的表面消杀工作，不会因为反复擦拭出现表层脱落、变色的问题；前面板采用浅米色绝缘板材，所有开孔位置均做倒角处理，避免线束穿过时被开孔毛刺割破绝缘层；内部高压模块的固定支架采用绝缘环氧板材加工，固定点位均配置减震橡胶垫，减少设备移动、搬运过程中震动对高压模块的冲击，避免内部元件出现虚接、移位的问题。实际使用场景中，这类设备需要长时间处于待机待命状态，因此设计时在供电回路中设置了待机休眠机制，长时间无操作时自动切断高压模块的供电，仅保留控制回路的低功耗运行，既降低设备待机时的能耗，也减少高压元件长期带电带来的老化加速问题；所有输出回路均配置过流、过压保护机制，当输出端出现短路、负载异常时，可在毫秒级时间内切断高压输出，同时触发面板故障指示灯提示，避免异常输出对患者或操作人员造成伤害。
