制糖生产工段成套设备布局结构

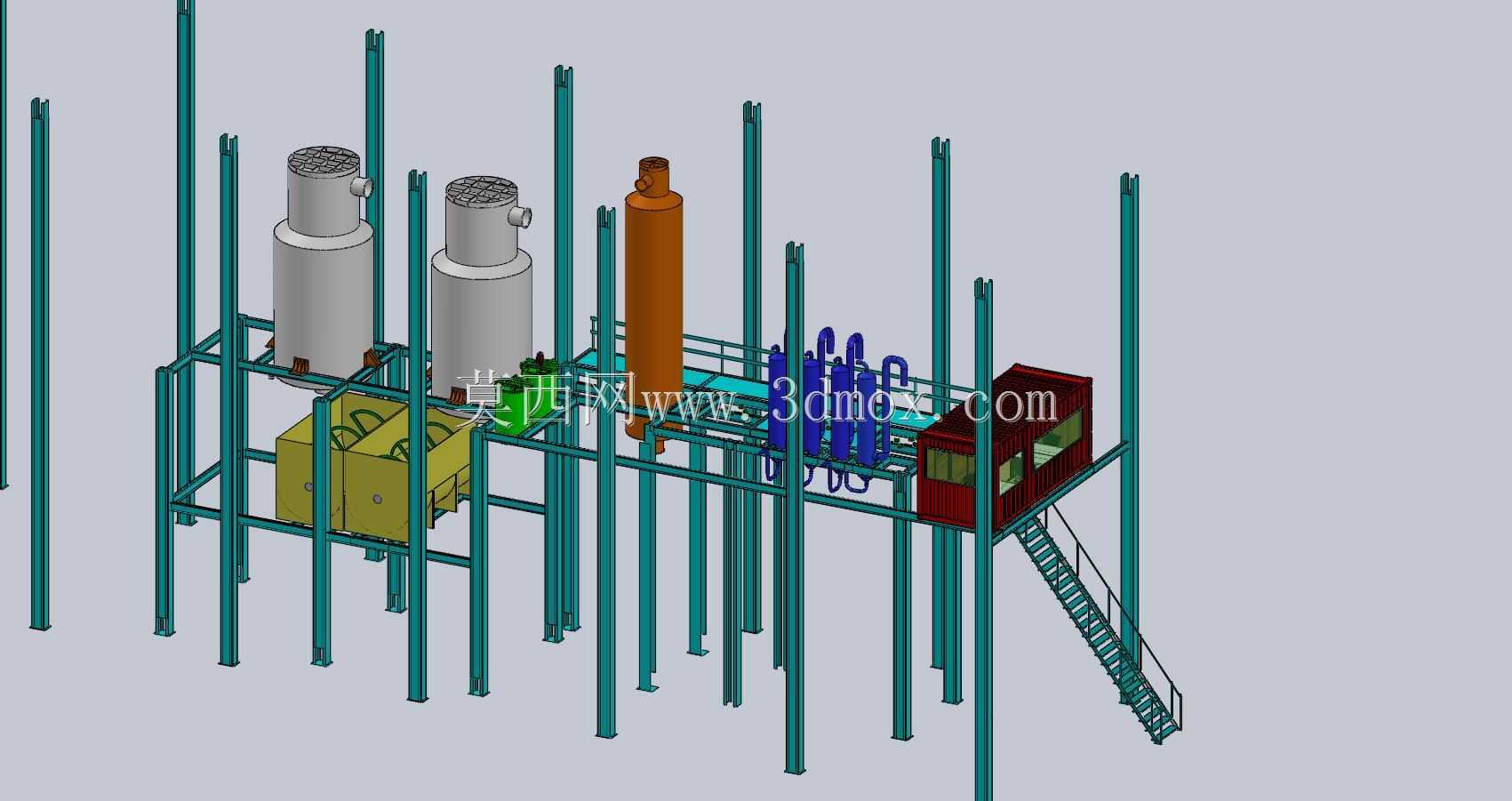

　　这套制糖生产工段的成套布局结构，主要面向甘蔗或甜菜制糖工艺中的清净、蒸发前段工序场景搭建，整体采用多层钢架支撑的立体式排布，充分利用厂房垂直空间压缩占地，适配中小型制糖生产线的车间规划需求。从现场安装的边界条件来看，整体钢架的立柱采用等间距排布，横向跨距适配常规工业厂房的柱网尺寸，纵向延伸长度可根据实际产能调整模块，底层预留了物料输送、设备检修的通行空间，净空高度满足小型机泵、管线的布设与人员日常巡检通行要求，中层操作平台的标高匹配核心罐体的出料口高度，方便操作人员完成阀门调节、工况巡检、取样检测等日常作业。

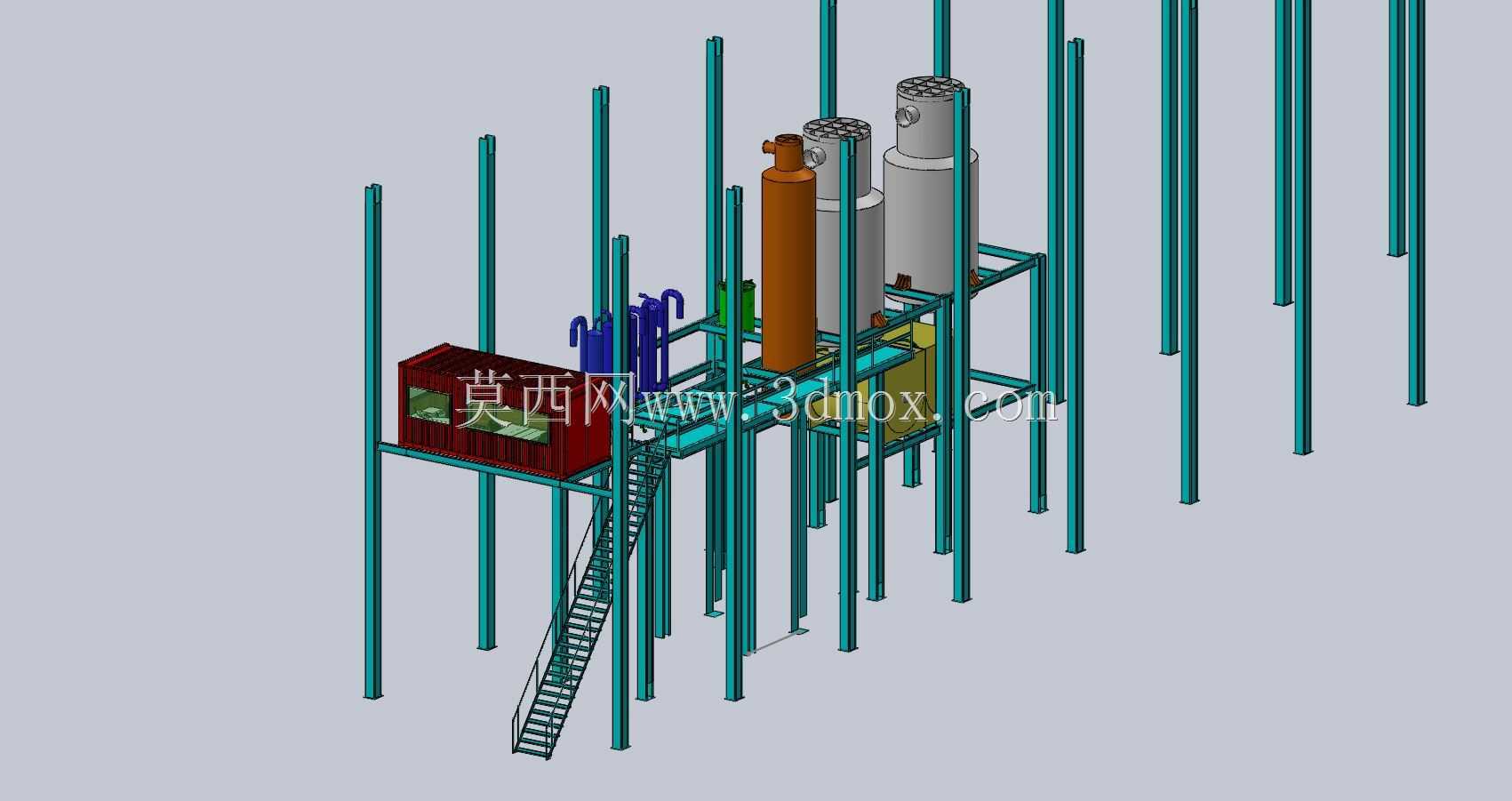

　　布局中核心的立式罐体设备，分别承担蔗汁沉降、加热、暂存的工艺功能，罐体的支脚直接与钢架主梁采用螺栓连接固定，避免设备运行振动引发结构位移，罐体顶部预留了人孔、排气接口，侧面根据工艺需求布设了不同高度的进料、出料、测温测压接口，接口的方位排布充分考虑了管线走向的顺畅性，减少不必要的弯头与管线长度，降低料液输送的阻力。相邻的棕色立式设备为蒸发工序的首效加热器，设备旁侧排布的蓝色列管组件为配套的换热及冷凝装置，管线采用分层布设的方式，工艺物料管、蒸汽管、冷凝水管分别排布在不同的支架层，避免不同介质管线交叉干扰，也方便后期管线的维护与更换。

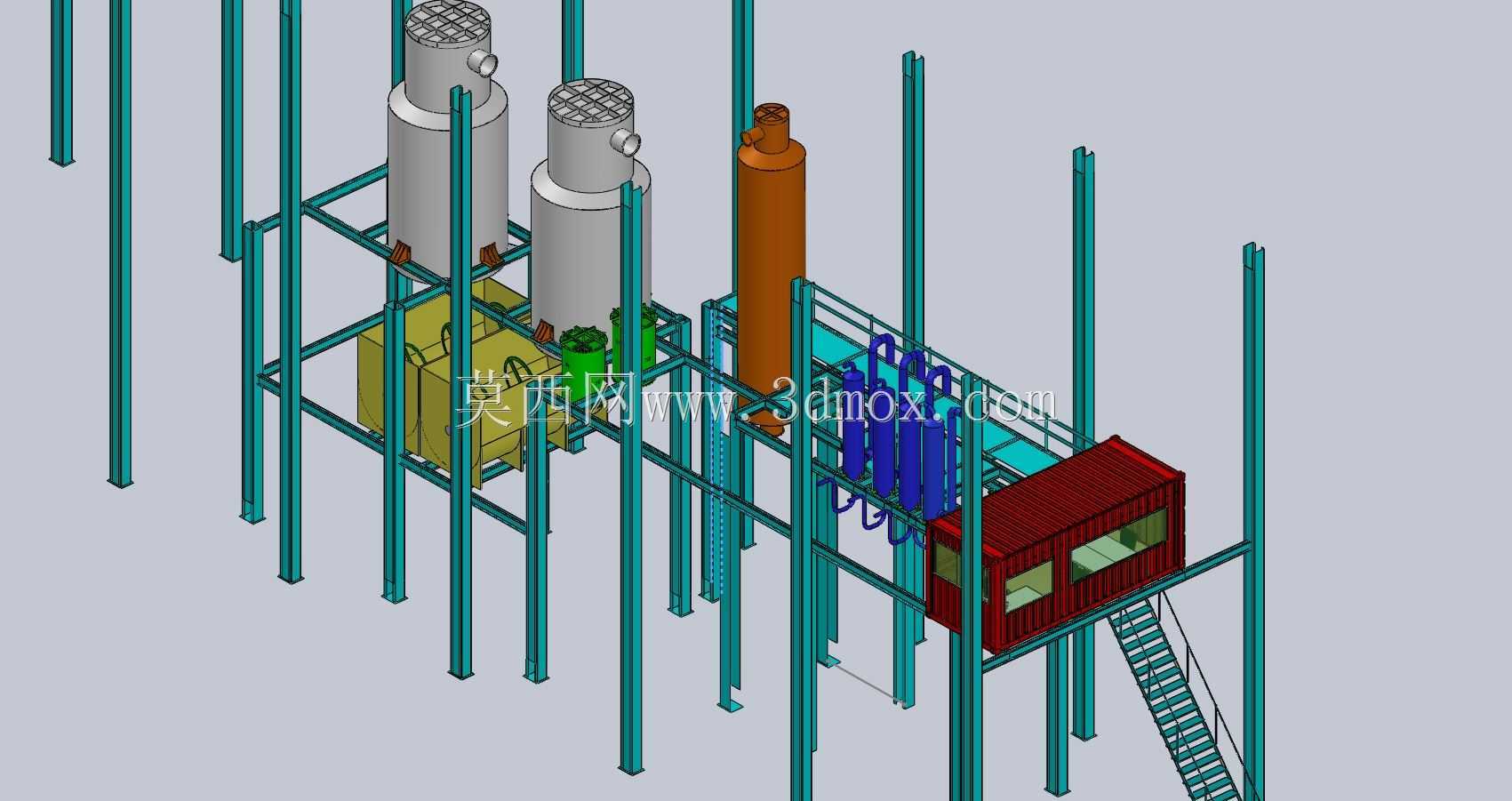

　　钢架平台一侧设置的集成式操作间，采用集装箱式模块化结构，可直接在平台上完成拼装固定，内部可放置工艺参数控制柜、现场操作工位，操作人员无需在露天平台长时间值守，也能规避生产过程中物料飞溅、高温管线的安全风险。操作间旁侧设置的斜向钢梯，踏步采用防滑花纹钢板制作，梯道两侧设置防护栏杆，梯道的倾斜角度符合工业操作梯的安全规范，满足人员快速上下、小型工具搬运的需求，梯道底部与地面基础固定，上端与平台主梁焊接，整体结构强度满足多人同时通行的载荷要求。

　　设计过程中充分考虑了制糖生产的工况特性，所有钢架结构的表面都做了防腐防锈处理，适配制糖车间高湿、存在少量弱酸性物料挥发的环境，避免长期使用出现结构锈蚀。设备之间的操作间距预留充足，单台核心设备周边预留了检修空间，满足设备吊装更换、内部清理的作业需求，比如罐体周边的平台宽度足够操作人员环绕设备完成所有接口的操作与检修，不会出现操作死角。管线的布设沿着钢架立柱与横梁排布，采用管卡固定，避免管线悬空晃动，同时在管线的低点设置排污接口，方便停机时排空管线内的残留料液，减少物料变质滋生微生物影响后续生产品质的风险。

　　从整体布局的逻辑来看，物料流向遵循从上到下的重力流原则，减少输送泵的配置数量，降低生产过程中的能耗与设备维护成本，上层设备处理后的料液依靠重力流入下层设备，仅在需要提升压力的工段配置输送泵，泵组统一布置在底层的预留区域，集中布设方便日常巡检与故障维修。平台的边缘都设置了符合安全规范的防护栏杆，栏杆底部设置挡脚板，避免工具、杂物从平台掉落砸伤底层作业人员，平台面板采用防滑格栅板，既可以减少平台积料积尘，也能降低平台整体自重，减少钢架结构的载荷负担。
