带散热孔侧边出线圆角PCB防护壳体

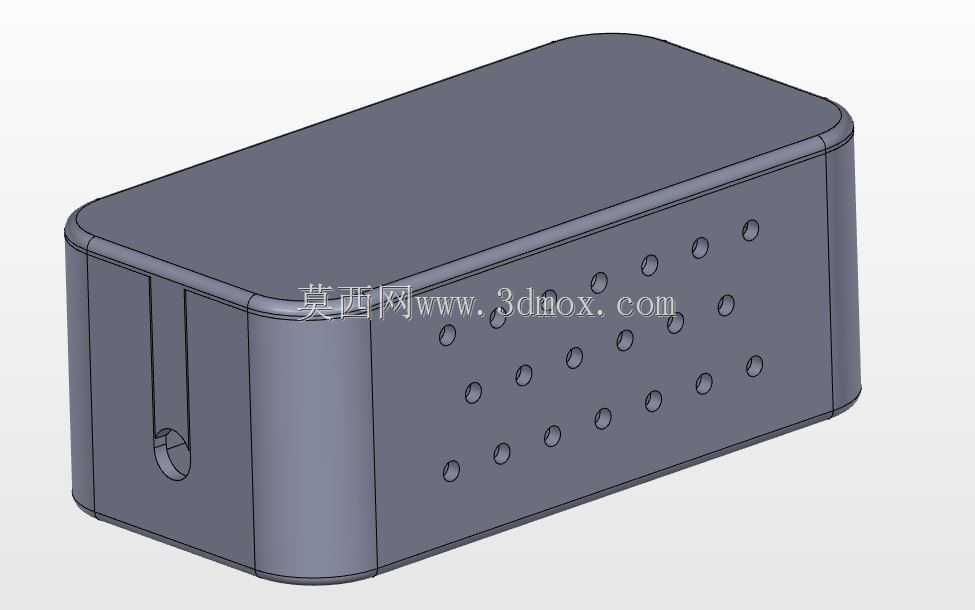

　　这款PCB防护壳体主要面向小型控制电路板、传感模块电路板的封装防护场景，在工业现场的小型传感节点、桌面型小型控制单元、消费类小型电子设备内部都能见到这类壳体的应用，核心作用是为内置的印刷电路板提供物理防护，隔绝外界粉尘、轻微溅水对电路板焊点、元器件的侵蚀，同时避免电路板裸露在外被外力磕碰造成元器件脱落、线路断裂的问题。从结构设计来看，壳体整体采用圆角长方体造型，所有棱边都做了圆弧过渡处理，没有尖锐的直角结构，一方面是注塑生产时能够优化塑料熔体的流动路径，减少填充不足、应力集中的问题，降低注塑件的翘曲变形概率，另一方面在实际安装使用时，圆角结构能够避免安装过程中棱边划伤操作人员，也能减少壳体磕碰时的应力集中，降低壳体开裂的风险。

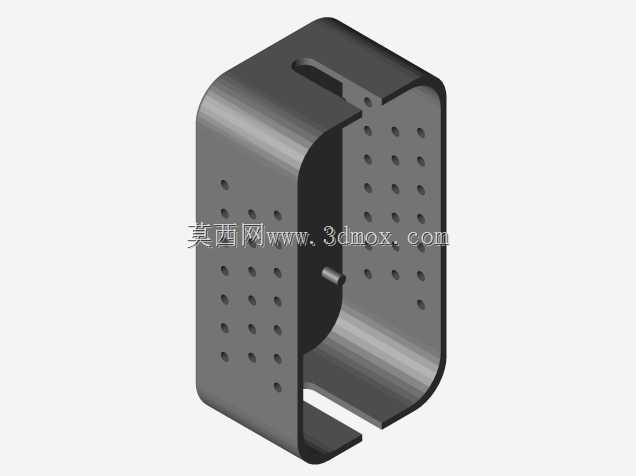

　　壳体侧面设计了规则阵列的圆形散热通孔，这些孔位的排布并非随意设置，是结合内置PCB板上发热元器件的常规排布位置规划的，阵列孔位能够在壳体内外形成自然对流通道，电路板工作时产生的热量可以通过这些通孔快速散出，避免密闭壳体内热量累积造成元器件工作温度超标，同时孔位的直径经过合理控制，既保证通风散热的效率，又能阻挡较大尺寸的异物掉入壳体内部接触电路板。壳体的其中一个短边侧面预留了出线缺口，这个缺口是为电路板的外接引线预留的走线路径，缺口的尺寸适配常规的小型数据线、电源线的出线需求，缺口处做了圆弧倒角，避免引线被壳体棱边割破绝缘层，实际装配时可以在缺口处加装橡胶护线套进一步提升引线的防护性能，也可以直接通过灌封胶将出线位置密封，

　　满足更高等级的防护需求。从安装边界来看，壳体的内部腔体尺寸适配常规尺寸的小型PCB板，腔体内部可以预留定位柱或者卡槽结构，装配时不需要额外打胶，直接将PCB板卡入卡槽或者通过螺丝固定在内部定位柱上即可，装配效率高，后期维护拆卸也十分方便。壳体的壁厚设计均匀，符合注塑成型的工艺要求，不会出现壁厚差异过大导致的缩痕、气泡等成型缺陷，外表面采用哑光质感处理，既不容易残留指纹和污渍，也能在多设备排布的场景下减少光线反射造成的视觉干扰。在实际选型使用时，需要注意核对内置PCB板的长宽高尺寸，确保电路板上最高的元器件不会触碰壳体内壁，同时要确认出线位置和外接引线的走向匹配，若应用在粉尘较大或者有淋水风险的场景，

　　可以在壳体上下盖的结合面加装密封胶条，配合散热孔处的防尘透气膜，就能在保证散热的前提下提升壳体的防护等级，满足更复杂工况的使用需求。这类壳体的设计没有多余的装饰结构，所有结构特征都服务于功能需求，不管是小批量的设备样机制作，还是量产的小型电子设备配套，都能提供稳定可靠的电路板防护作用，结构设计充分考虑了生产工艺、装配效率、实际使用场景的各类需求，没有冗余的设计特征，能够有效降低生产和装配的综合成本。
