带多孔散热与接口位的PCB安装防护盒

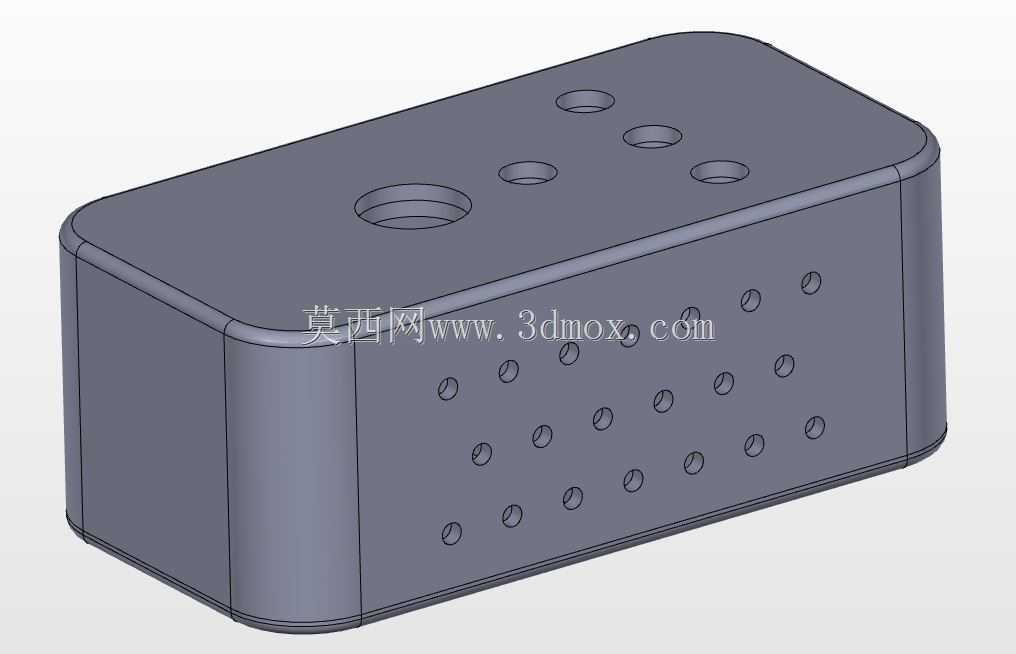

　　这款PCB安装防护盒，是面向小型嵌入式控制电路、传感采集模块这类板载电子元件开发的承载防护结构，日常在小型工控终端、桌面传感节点、家用小型电控模块的装机场景里十分常见，核心作用是给裸露的印刷电路板提供物理防护，隔绝外界粉尘、轻微溅水以及装配过程中的磕碰损伤，同时预留好外接接口与散热通道，保障板上电路长期稳定运行。从结构设计逻辑来看，整体采用圆角长方体的基础构型，没有尖锐棱角，一方面是注塑成型时能减少应力集中点，降低壳体生产时的翘曲变形概率，另一方面在装机、后期维护挪动时不会划伤操作人员，也能避免和周边线束、元器件产生剐蹭破损。盒体顶面预留了五个不同直径的圆形开孔，其中一个大直径开孔对应板载的调节旋钮、主接口或者状态指示灯的安装位，

　　其余四个小直径开孔可适配轻触按键、小型指示灯或者固定铜柱的安装需求，开孔位置做了下沉式的边缘处理，装配时对应的元件可以直接卡入定位，不需要额外做定位治具，能缩减装配工序的耗时。盒体侧面排布了阵列式的圆形散热通孔，孔位的排布密度经过考量，对应PCB板上发热元件的集中区域，比如电源模块、主控芯片的安装位置刚好正对散热孔密集区，工作时产生的热量可以通过空气对流快速散出，不会在密闭壳体内积热导致元件工作温度超标；同时孔位的直径控制在合理范围，既能保证空气流通效率，又能阻挡较大尺寸的金属碎屑、灰尘颗粒直接落到板卡上造成短路风险。壳体的边角做了等半径的圆弧过渡，壁厚保持均匀设计，整体壁厚差控制在合理区间，适配注塑成型的工艺要求，

　　生产时不会出现缩痕、填充不足的缺陷，适合批量开模生产。安装边界方面，盒体的内部腔体尺寸完全匹配常规尺寸的通用PCB板，腔体边缘预留了卡扣或者螺丝柱的安装位，PCB板可以通过自攻螺丝直接固定在盒内的支撑柱上，不需要额外加装固定支架，支撑柱的高度经过测算，能让PCB板和盒底、盒盖之间留出足够的走线空间，板底的贴片元件不会和盒底发生挤压摩擦，也能预留出板间走线的排布空间。盒体的合盖位置设计了止口结构，上下盒体扣合后能形成错位的密封缝隙，既可以提升整体的结构强度，扣合后不会轻易错位松脱，也能阻挡顺着壳体外壁流下的液体直接渗入盒内，提升日常使用的防护能力。在实际选型使用时，这类防护盒可以直接适配多数通用尺寸的小型控制板，

　　不需要对壳体做二次加工就能完成装配，顶面的预留孔如果和实际使用的接口位置不匹配，也可以通过简单的钻孔加工调整开孔位置，壳体本身的ABS或者PC材质具备足够的韧性，钻孔加工时不会出现开裂崩边的问题。侧面的散热孔阵列在自然对流条件下就能满足多数低功耗PCB的散热需求，如果是功耗稍高的板卡，也可以在散热孔位置加装小型散热风扇，孔位的排布间距刚好适配微型风扇的安装孔距，不需要额外做安装支架的设计。这类壳体除了工业场景使用，也可以用于DIY电子项目、学生电子设计竞赛的作品封装，规整的外形和预留的安装位能大幅缩短项目的结构开发周期，不需要从零开始设计外壳结构，直接选用这类标准化的防护盒就能快速完成作品的封装，同时兼顾防护性能与外观整洁度。在装配兼容性上，盒体的外部尺寸适配常规的桌面安装、壁挂安装场景，背面可以粘贴双面胶或者加装小型固定耳，直接固定在设备内壁、墙面或者安装支架上，整体重量较轻，不会给安装基座带来额外的负重压力，圆角的外形也不会在狭小的安装空间内和其他部件产生干涉。
