Robo3D打印机灯丝线轴支撑支架结构

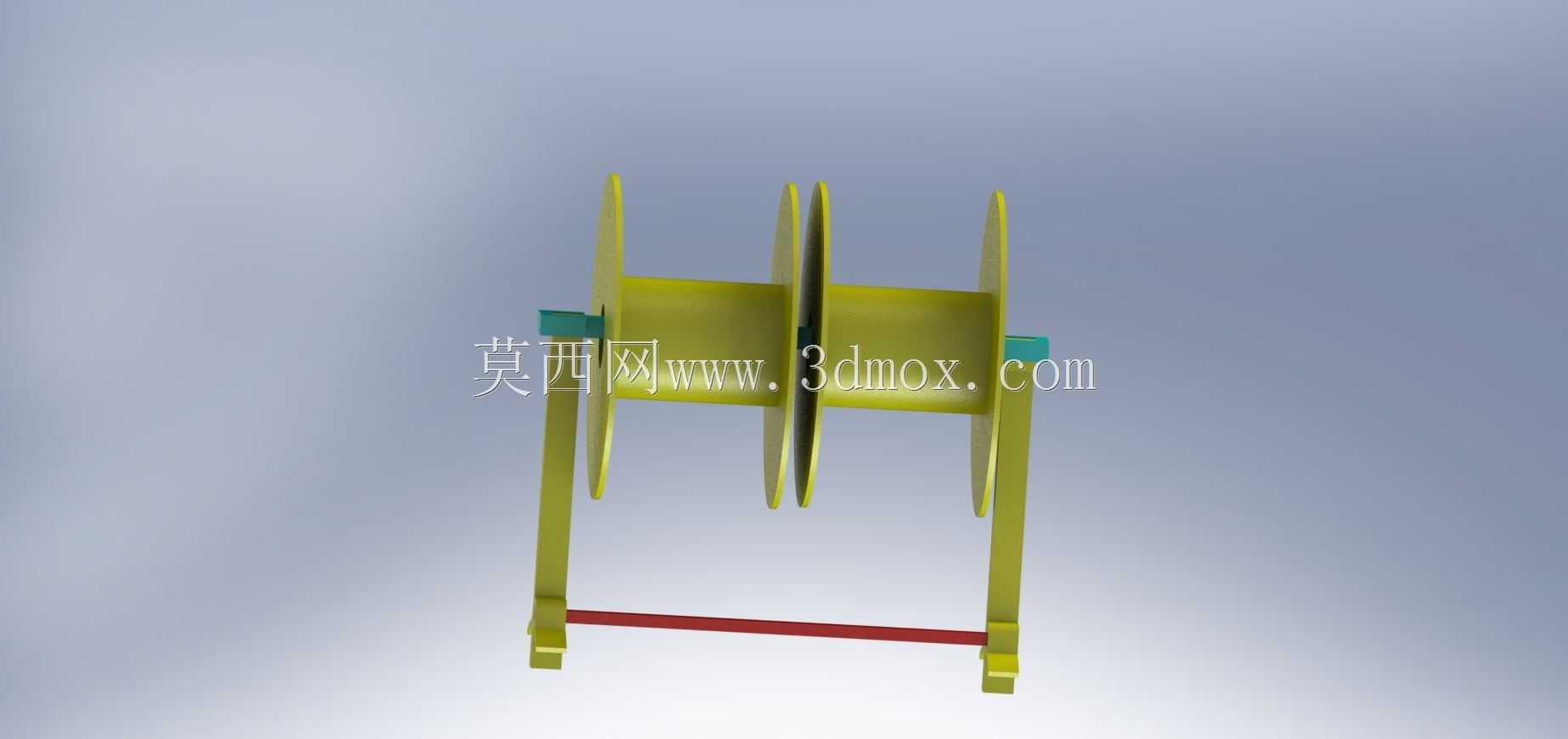

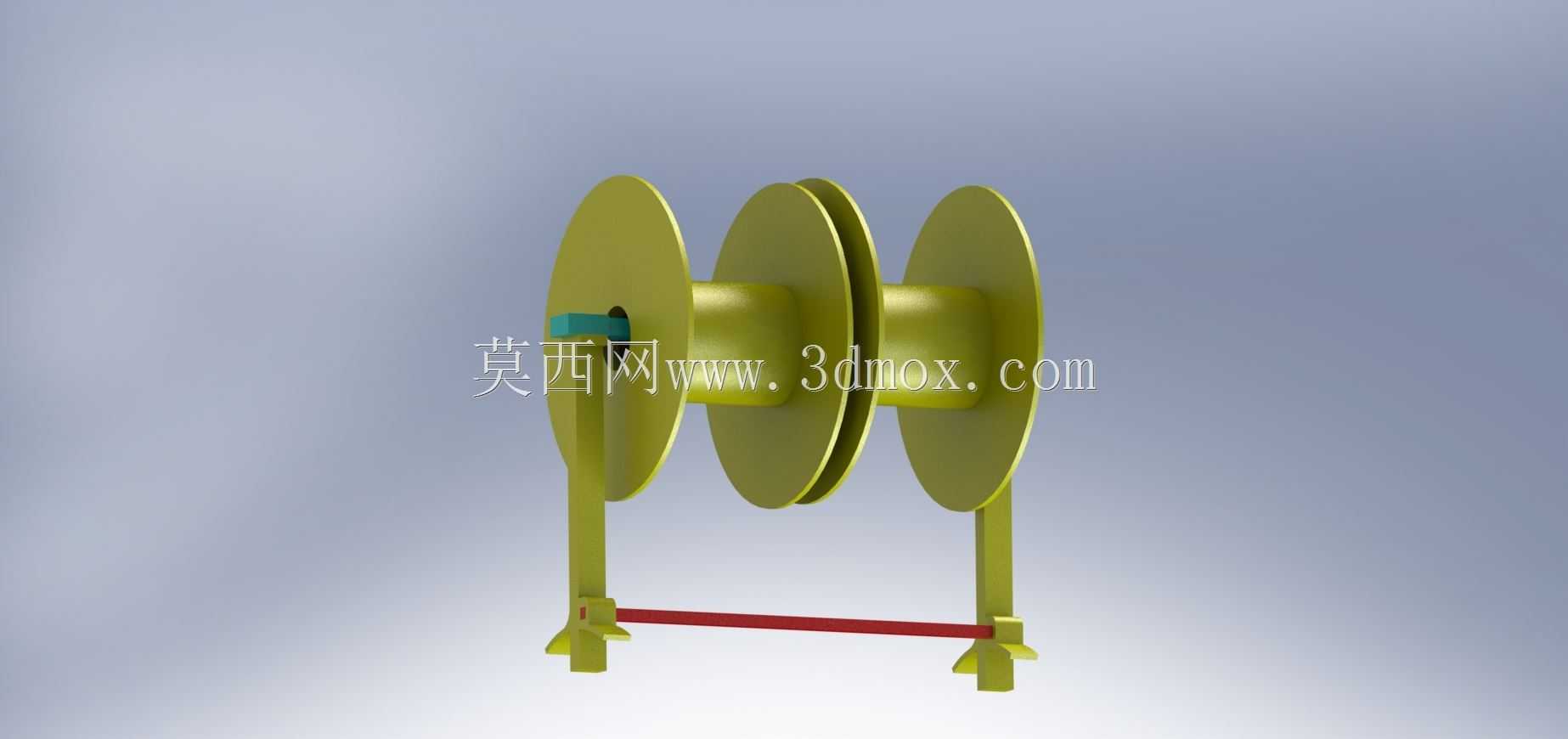

　　在桌面级FDM3D打印设备的实际作业场景中，耗材线轴的放置稳定性直接影响送料顺畅度，进而决定打印成品的层纹质量与成型精度，这款适配Robo机型的灯丝线轴支架，正是针对桌面设备耗材挂载环节的痛点完成的结构设计。日常打印作业里，不少使用者会随意将耗材线轴放置在设备旁的桌面，或是用简易铁丝弯折成临时挂架，这类非固定放置方式很容易在送料辊拉扯耗材时出现线轴偏移、卡滞，甚至整卷耗材倾倒的问题，轻则导致送料步进电机负载突增出现失步，造成打印件缺料断层，重则会拉扯打印头造成走位偏差，直接导致整版打印件报废。这款支架的设计首先从挂载稳定性出发，采用双侧立式支撑臂搭配底部横向连接杆的框架结构，两个支撑臂的上端预留了与线轴内孔匹配的转轴卡位，

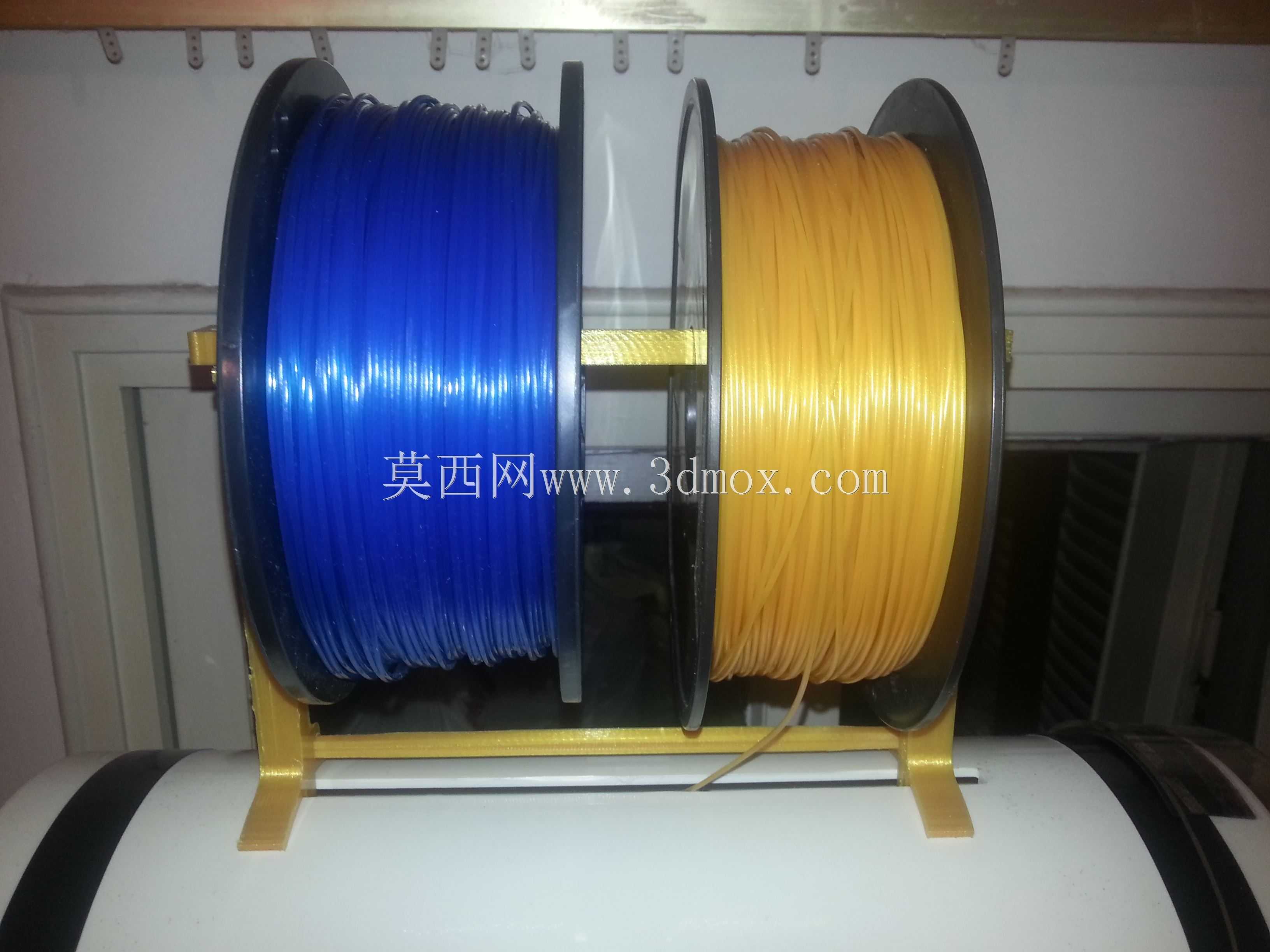

　　可同时挂载两卷1kg规格的标准3D打印耗材线轴，适配PLA、ABS、PETG等常见耗材的线轴尺寸，支撑臂的下端做了加宽的支撑脚结构，增大与设备顶面或者桌面的接触面积，避免支架在耗材转动拉扯时出现侧翻。从设计思路层面，这款支架没有采用复杂的一体注塑成型结构，而是采用分体式装配设计，所有零部件均可通过FDM3D打印直接制作完成，使用者无需额外采购金属型材或者标准紧固件之外的配件，支撑臂与底部横杆的连接位置做了卡位槽设计，装配时直接卡入即可完成定位，不需要额外粘接，后期如果某一个支撑臂出现磨损断裂，可单独打印替换零件，降低维护成本。考虑到3D打印耗材具备吸潮特性，支架的支撑臂高度做了针对性优化，线轴挂载后距离放置平面留有足够间隙，

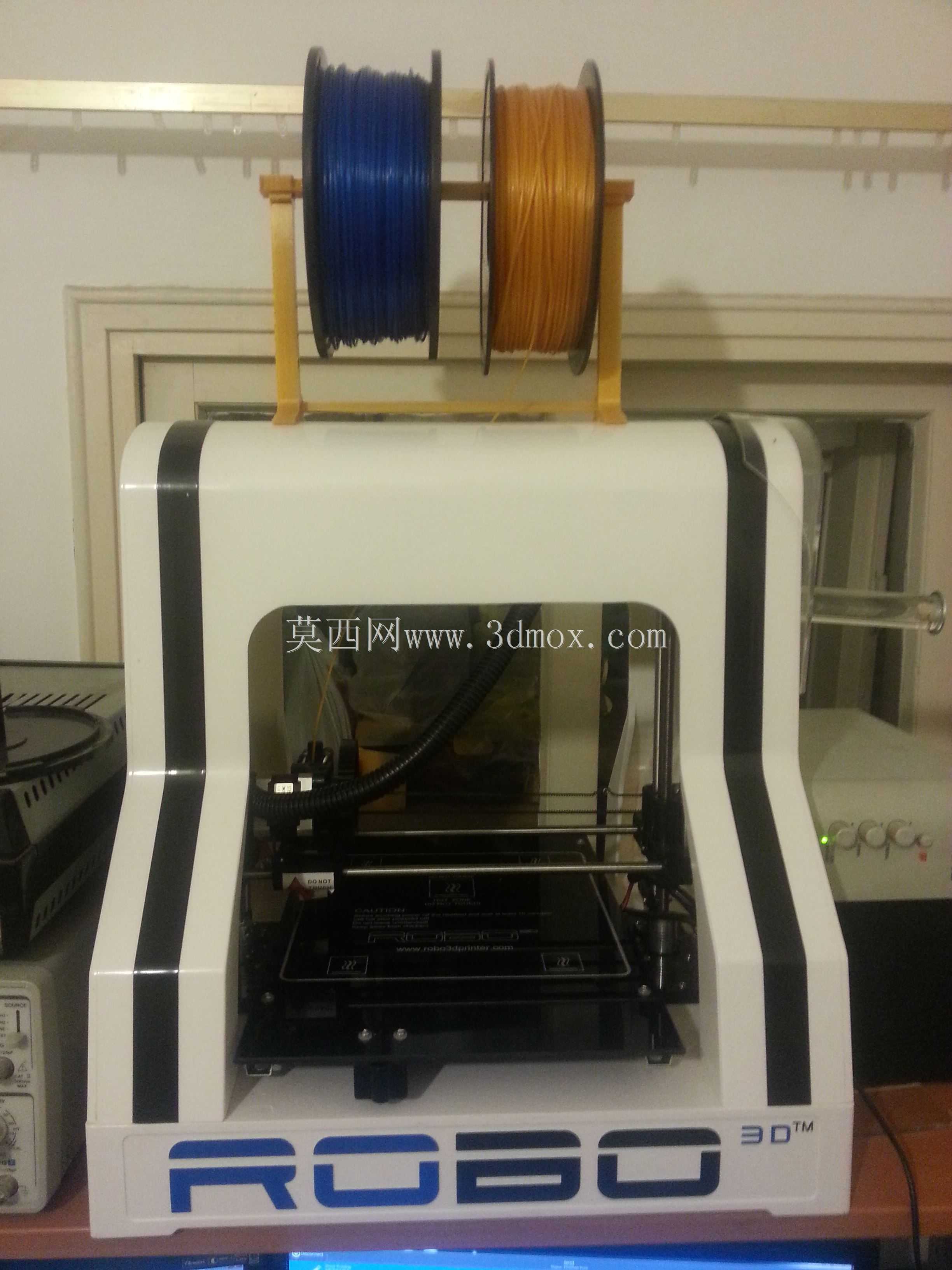

　　既可以避免线轴转动时与放置平面产生摩擦阻力，也能在下方放置简易干燥剂盒，降低耗材在打印过程中吸湿变脆的概率。转轴卡位的位置没有采用固定轴设计，而是做了开口式的U型槽结构，更换耗材时不需要将整根转轴抽出，只需要将线轴连带剩余耗材直接从U型槽中抬起即可取下，新的线轴对准槽位放入就能完成挂载，大幅缩短换料操作的时间，尤其是在多耗材切换打印的作业场景下，这种快拆结构能有效减少换料等待时长。从安装边界来看，这款支架的整体横向宽度适配Robo系列3D打印机的顶部框架尺寸，支撑脚的安装孔位与设备顶部原有的预留螺孔完全对齐，使用者既可以选择用双面胶将支架固定在设备顶面，也可以通过螺丝直接锁附在设备框架上，两种安装方式都不会破坏设备原有外壳结构；

　　如果使用者需要将支架放置在桌面独立使用，支撑脚的底面做了防滑纹理设计，配合防滑胶垫即可在光滑的桌面保持稳定，不需要额外打孔固定。实际使用过程中，线轴在支架上转动时的阻尼感经过结构优化，U型槽与线轴端面的接触面积做了减小处理，既不会因为阻尼过小导致线轴惯性转动出现耗材松脱缠绕，也不会因为阻尼过大导致送料阻力增加，适配绝大多数桌面级3D打印机的送料电机扭矩范围，不需要额外加装阻尼器或者轴承配件就能顺畅送料。支架的底部横向连接杆除了起到连接两个支撑臂提升整体结构强度的作用之外，还可以作为耗材导向杆的固定位，当打印柔性耗材比如TPU时，可在横杆上加装导向环，让耗材进入送料机构之前保持稳定的送料角度，避免柔性耗材在送料路径上出现弯折打结的问题。针对长时间打印的作业场景，这款支架的结构强度经过冗余设计，支撑臂的截面采用加强筋结构，即使挂载两卷满装的1kg耗材，长期使用也不会出现支撑臂弯曲变形的问题，所有棱角位置都做了圆角处理，避免换料操作时划伤线材或者操作人员的手部。
