桌面级3D打印用E3D挤出机构设计

　　在桌面级熔融沉积成型3D打印设备的核心功能模块中，挤出机构的性能直接决定了耗材输送的稳定性、出丝精度以及最终打印件的成型质量，E3D结构的挤出机是目前桌面级FDM设备中应用覆盖度极高的一类送料挤出组件，不管是DIY组装的开源3D打印设备，还是量产级的入门、中端桌面3D打印机，都能见到这类结构的适配身影。从实际应用场景来看，这类挤出机构既可以适配近端安装的直出式打印头布局，也能通过结构调整适配远端送料的鲍登管布局，能够兼容PLA、ABS、PETG、TPU等多种不同硬度、不同熔融温度的FDM打印耗材，覆盖创客打样、教学实训、小批量零件制作、文创产品打印等多个使用场景。

　　从功能特性层面拆解，这款E3D挤出机构的核心作用是完成打印耗材的稳定输送、精准进给，配合加热块与喷嘴完成耗材的熔融挤出，同时配合散热结构阻断热量向上传导，避免耗材在喉管位置提前软化膨胀造成堵头故障。整个机构的送料路径做了同轴度优化，耗材从进料口进入后，会经过带滚花的送料齿轮与压紧轴承组成的夹持副，送料齿轮的齿形深度经过匹配设计，既能够对耗材表面形成足够的咬合摩擦力，避免送料过程中出现打滑、丢步的问题，又不会因为齿形过深咬碎耗材造成碎屑堆积，影响送料顺畅度。压紧结构采用可调预紧的设计，使用者可以根据耗材的硬度调整压紧力，比如打印TPU这类软质耗材时适当降低预紧力，避免耗材被挤压变形卡在送料路径中，打印硬质耗材时适当提高预紧力，保证高速打印下的送料扭矩足够。

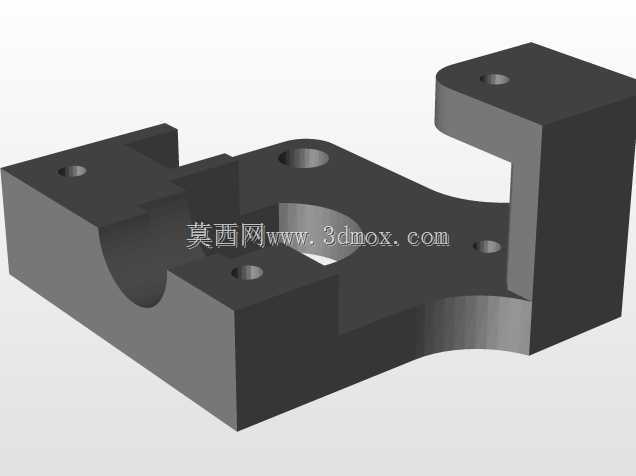

　　从设计思路来看，整个挤出机构的建模过程优先保证了各部件的装配同轴度，进料口、喉管安装位、喷嘴安装位的同轴度公差控制在0.05mm以内，避免因为同轴度偏差造成耗材输送阻力增大，进而引发送料不畅、堵头、出丝偏移等问题。结构上做了模块化拆分，整个组件分为安装基座、送料驱动轮安装位、压紧调节模块、散热鳍片安装位、喉管固定位几个独立的功能区块，每个区块的连接位置都设计了对应的定位止口，装配时不需要反复调整位置就能保证装配精度，同时也方便后期的维护更换，比如送料齿轮磨损、喉管堵塞时，只需要拆解对应模块即可完成零件更换，不需要将整个挤出机构从打印设备上完全拆除。散热结构的安装位做了贴合设计，散热鳍片与基座的接触平面平面度控制在0.02mm以内，保证热量能够快速传导到散热鳍片上，通过散热风扇带走热量，让喉管上部的温度始终保持在耗材玻璃化转变温度以下，避免耗材提前软化。

　　从外形尺寸与安装边界来看，这款E3D挤出机构的整体外形做了紧凑化设计，整体横向宽度控制在40mm以内，纵向安装高度根据是否带散热鳍片分为两种适配尺寸，近端安装时整体高度控制在65mm以内，不会占用过多的X轴运动空间，能够有效扩大打印设备的有效成型尺寸范围。安装孔位采用了行业通用的20mm孔距标准，能够直接适配市面上绝大多数开源3D打印机的X轴滑块安装位，包括i3结构、CoreXY结构等不同运动架构的桌面级3D打印设备，不需要额外设计转接件就能完成安装适配。进料口采用了标准的4mm内径导向孔，能够直接适配直径1.75mm的主流FDM打印耗材，导向孔入口做了倒角处理，穿入耗材时不需要刻意对准就能顺利进入送料路径，降低操作难度。喷嘴安装位采用标准的M6螺纹接口，能够适配不同口径的黄铜喷嘴、硬化钢喷嘴，满足不同打印精度、不同耗材（比如含碳纤维的研磨性耗材）的使用需求。另外整个机构的走线位置做了预留设计，加热棒、热敏电阻的走线槽与送料路径完全分隔，避免运动过程中线缆与耗材、运动部件发生干涉，同时也让整体走线更加规整，减少设备运行过程中线缆晃动带来的打印精度影响。在实际使用过程中，这类挤出机构的送料精度可以控制在0.01mm的进给分辨率，能够满足0.1mm层高的高精度打印需求，同时在最高120mm/s的打印速度下依然能够保持稳定的耗材输送，不会出现出丝不足、断丝的问题。
