内燃机用带环槽活塞结构三维建模

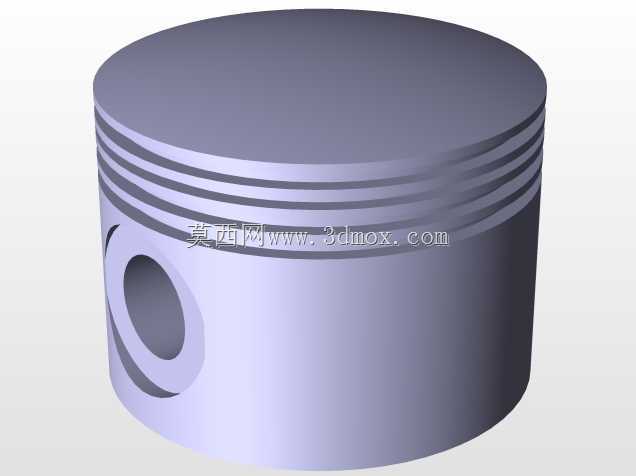

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键执行部件，这套活塞结构的建模完全围绕实际装机的工况需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能指向。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、小型空压机以及低压往复泵的动力端，在工作过程中需要在缸筒内完成高频往复直线运动，既要承受燃烧瞬间的高温高压冲击，还要配合活塞环完成燃烧室的密封，同时通过活塞销把动力传递给连杆，最终带动曲轴完成旋转输出。建模过程中首先敲定的是活塞的头部环槽结构，图中可见的多道平行环槽，分别对应气环和油环的安装位置，靠顶部的两道环槽用来安装气环，作用是阻断燃烧室的高压燃气下窜到曲轴箱，环槽的宽度、

　　深度以及槽侧的平面度都严格按照通用动力的配合公差设定，避免环组在工作中出现卡滞、密封失效的问题；靠下方的环槽用来安装油环，负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞的裙部设计是建模时重点考量的部分，裙部作为活塞在缸筒内的导向支撑结构，圆柱度的设定直接影响往复运动的平顺性，建模时特意预留了热膨胀的余量空间，因为活塞在工作时头部温度远高于裙部，热变形量存在梯度差，合理的裙部型线可以避免热态下活塞在缸筒内出现拉缸、卡滞的故障。活塞销孔的位置设置在裙部上方的销座位置，销孔的轴线与活塞轴线垂直相交，销座部位做了局部加厚处理，用来承接活塞销传递的交变冲击力，避免应力集中造成销座开裂，

　　销孔与活塞销的配合间隙按照浮动销的装配要求设定，保证工作状态下活塞销可以在销孔内缓慢转动，让磨损均匀分布，延长部件使用寿命。从安装边界来看，活塞的外径尺寸需要和对应规格的缸筒内径保持精准的间隙配合，顶部的燃烧室面是直接接触高温燃气的部位，建模时保持了顶面的平整性，没有设置复杂的燃烧室凹坑，适配平顶燃烧室的通用动力机型，整体轴向长度的设定要保证活塞运动到上止点时，顶部不会碰撞气门，运动到下止点时，活塞裙部不会脱出缸筒下端面，同时活塞销孔的中心高度要和对应连杆的小头尺寸、曲轴的曲柄半径匹配，保证整个曲柄连杆机构的运动轨迹不出现干涉。在细节处理上，活塞所有的棱边都做了微小的倒角处理，既可以去除加工毛刺，

　　也能避免装配过程中锋利的棱边刮伤缸壁或者活塞环，环槽的槽底圆角按照应力分散的要求设置，避免交变应力作用下环槽部位出现疲劳裂纹。这类活塞的建模逻辑完全服务于实际生产装配，没有冗余结构，每一处尺寸的设定都对应实际工况下的受力、受热、密封、导向需求，对于刚接触动力部件建模的结构设计人员来说，能通过这个模型清晰理解往复运动部件的设计逻辑，掌握配合边界、热变形余量、应力分散这些核心设计要点，在后续做同类动力部件选型或者改型设计时，可以直接参考这套结构的尺寸逻辑，根据具体的排量、缸径、爆发压力参数调整对应尺寸，快速完成适配不同机型的活塞结构设计。
