带多安装位的传动连接活塞杆结构

　　在往复式动力传递、直线执行机构的配套场景里，这类带一体式安装支座的活塞杆结构，是衔接动力输出端与执行负载端的核心受力构件，和常规光轴式活塞杆不同，它把端部铰接环、中间减重连接臂、侧装固定座做了一体化结构设计，省去了额外拼接连接件带来的装配累计误差，也减少了多零件组装时的松动风险。从实际工况适配来看，这类结构常应用在中低压气动执行单元、小型液压往复机构、轻工设备的直线进给模组里，比如包装生产线的推料执行端、纺织设备的张紧调节机构、自动化专机的工位切换摆臂组件，都能看到类似结构的应用，它不需要额外加装转接支架，直接通过三个安装孔位就能完成与动力端、负载端、设备机架的三点固定，装配时的对中难度比分离式结构低很多。

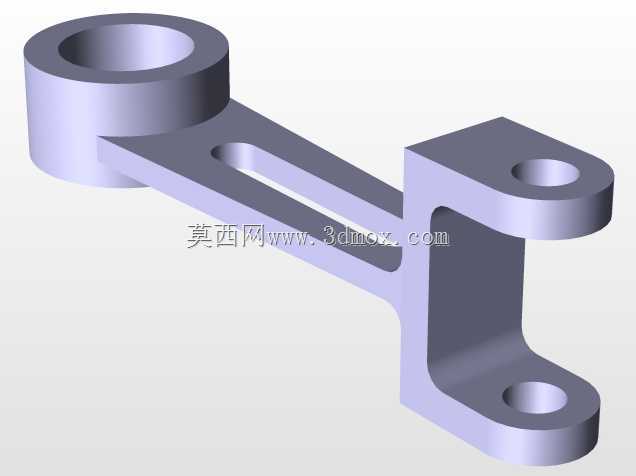

　　从结构设计逻辑来看，左端的大尺寸铰接环是和动力输出端的活塞销或者驱动曲柄配合的部位，内孔做了等直径通孔设计，孔壁预留了足够的壁厚来承受往复运动时的径向剪切力，环体外侧做了圆弧过渡，避免应力集中在环与连接臂的衔接位置；中间的连接臂采用了长条形开槽设计，这个槽不是单纯的减重结构，实际装配时可以穿过设备上的导向限位销，给整个活塞杆的直线往复运动提供辅助导向，同时槽的长度刚好匹配构件的额定行程，能起到硬限位的作用，防止活塞超行程运行造成机构损坏，连接臂的截面做了等强度设计，靠近铰接环的位置截面厚度更大，往固定座方向逐渐过渡到均匀壁厚，在保证整体刚性的前提下尽可能降低构件自身重量，减少往复运动时的惯性冲击。

　　右侧的一体式固定座采用了U型折弯式的结构设计，上下两个同轴的安装孔是用来连接负载执行端的，比如固定推料板、张紧轮、工位挡块这类末端执行件，两个孔的同轴度在建模时就做了公差约束，装配时不需要额外铰孔修正就能保证销轴顺利穿入，固定座的竖直侧壁和中间连接臂的衔接处做了大圆角过渡，这个位置是整个构件受力时的应力集中高发区，大圆角过渡能把往复推拉时的弯曲应力均匀分散到整个臂体上，避免长期交变载荷下出现疲劳断裂。从安装边界尺寸来看，左端铰接环的外径尺寸要匹配对应缸体的内部避让空间，保证运动时不会和缸体内壁发生剐蹭，右侧固定座的上下安装孔中心距要和末端执行件的安装孔位完全匹配，中间连接臂的开槽宽度要适配导向销的直径，开槽的长度要比额定行程大2到3毫米的余量，避免热胀冷缩或者装配误差导致导向销卡滞，整个构件的总宽度要控制在设备安装位的预留间隙内，保证往复运动时不会和周边的管线、其他机构发生运动干涉。

　　在建模过程中，这类结构需要重点关注各个安装孔的位置度公差，尤其是右侧上下两个安装孔的同轴度、左端铰接环孔与右侧固定座安装面的平行度，这些形位公差直接影响最终装配后的运行顺畅度，如果平行度偏差过大，运动时会出现别卡现象，加速铰接部位的磨损，缩短整个机构的使用寿命。另外，构件的所有棱边都做了微小的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳性能。和传统的分体式活塞杆加转接支架的结构相比，这种一体化结构的零件数量更少，装配工序更简单，整体刚性更好，在行程不大、负载中等的往复运动场景里，能有效降低设备的装配成本和后期维护成本，不需要定期检查转接螺栓的松动情况，长期运行的可靠性更高。在实际选型适配时，需要根据负载的大小调整各个部位的壁厚，比如负载较大的工况下，可以适当增加中间连接臂的截面厚度，加大铰接环的内孔直径来匹配更粗的连接销轴，同时调整开槽的宽度来适配更大直径的导向销，保证整个构件的强度满足工况需求，避免运行过程中出现变形或者断裂的问题。
