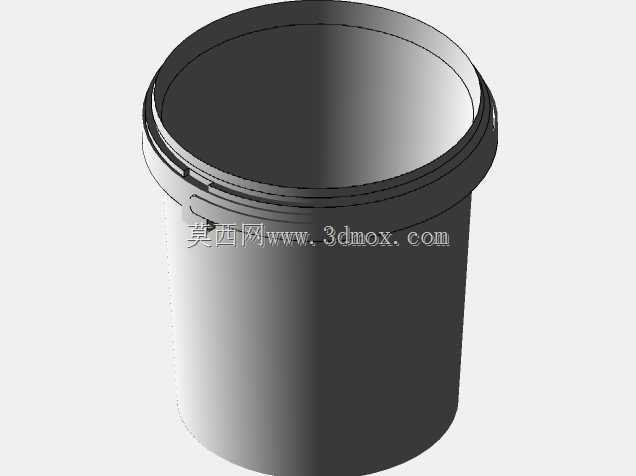

带加强卷边结构的塑料手提水桶

　　日常生产与民用场景里，这类带卷边结构的圆柱型塑料桶应用覆盖范围极广，从车间周转盛放工业辅料、零配件，到民用场景储水、盛放清洁物料、收纳零散物件，甚至食品加工环节盛放待转运的散装原料，都能看到这类结构的桶型产品。做这个结构的三维建模时，首先要考虑的是实际使用中的受力边界，桶口的卷边结构不是单纯的造型装饰，整个桶身吊装、手提搬运时，所有的载荷都会通过卷边下方的卡扣结构传递到桶身侧壁，要是卷边的加强筋做薄了，装满物料拎起时很容易出现卷边变形开裂，甚至整个桶口脱扣的问题。

　　从结构设计逻辑来看，桶身采用上宽下窄的微锥度设计，一方面是注塑生产时方便脱模，不需要额外做复杂的抽芯结构，能大幅降低模具加工成本，另一方面空桶储运时可以互相嵌套堆叠，能节省至少六成的仓储与运输空间，这点对于批量周转使用的场景来说，能压减不少物流成本。桶壁的厚度不是均匀分布的，靠近桶底的位置壁厚要比桶身上段厚0.8到1.2毫米，因为桶放置在地面时，桶底边缘是主要的承载接触点，日常拖拽、磕碰最多的就是桶底下沿，加厚处理能提升抗冲击性能，避免低温环境下轻微磕碰就出现脆裂。桶口的卷边内部做了一圈闭合的环形加强筋，相当于在桶口位置加了一个环形的刚性箍，哪怕桶身受到侧向的挤压，桶口也不会轻易失圆，配套的桶盖扣合时能保证足够的密封预紧力，不会因为桶口变形出现漏液、盖体脱落的问题。

　　建模时要注意桶身侧壁的脱模斜度控制在1.2度到1.5度之间，斜度太小脱模时容易刮花桶壁表面，斜度太大会导致同规格桶嵌套堆叠时间隙过大，浪费储运空间。桶身侧面预留的手提耳位置，要做局部的壁厚加厚，并且在手提耳和桶身连接的位置做圆弧过渡，避免应力集中，装满额定载荷的物料时，连接位置的应力值要控制在材料许用应力的三分之一以下，毕竟日常使用中经常会有突然拎起、晃动的冲击载荷，安全余量留足才能保证使用寿命。桶底的设计要做一圈凸起的支撑脚，让桶底的平面和放置平面之间留出2到3毫米的间隙，一方面是避免桶底整个平面直接接触地面，放置在不平整的地面时也能保持稳定，另一方面地面有积水的时候，能减少桶底被水浸泡的时间，延缓材料老化的速度。

　　实际选型使用时，要根据盛放的物料特性匹配对应的材料，如果是盛放普通的水、清洁用品，用常规的共聚PP材料就能满足需求，如果是盛放有一定腐蚀性的工业溶剂，就要更换为HDPE材料，同时调整桶壁的厚度参数，提升抗溶胀性能。这类桶的额定承载一般在10升到20升区间，设计时要保证在额定载荷下，桶身侧壁的变形量不超过侧壁总高度的百分之二，拎起时桶身的椭圆变形量不超过5毫米，不然配套的桶盖很容易因为桶身变形松脱。另外桶口的外沿做了多圈的防滑棱，一方面是拧合桶盖时增加摩擦力，方便徒手开合，另一方面堆叠放置时，上方桶的桶底凸起结构能卡在下方桶的卷边防滑棱里，堆叠多层时不会出现侧滑倾倒的问题。

　　做三维结构校验的时候，要重点模拟满载荷拎起、1.2米高度自由跌落、侧向挤压这几个工况的受力情况，尤其是卷边和手提耳的连接位置，是整个结构的应力集中点，必要时可以在连接位置增加三角加强筋，不过加强筋的厚度不能超过桶壁厚度的百分之六十，不然注塑生产时容易出现表面缩痕，影响外观质量。桶身内壁要做光滑过渡，不要有多余的凸起结构，方便倾倒物料时能完全倒净，不会有物料残留在桶内的死角位置，也方便后续的清洁作业。
