手摇剪叉式手动升降作业平台结构

　　在中小型机加工车间、模具维修工位、轻工装配线的物料转运与工位高度适配场景中，无需外接动力源的手动升降装置一直是小载荷、低频次高度调节需求的首选方案，这款手摇驱动的剪叉式升降结构，正是针对这类无供电条件、载荷在百公斤级以内的作业场景设计的实用型机械结构。从实际使用逻辑来看，该装置完全依靠人力驱动手轮完成台面高度调节，不需要布置气源、电源线路，既可以固定在工位旁作为可调高度的作业支撑台，用来承托待装配的小型零部件、待检测的工件，让作业面始终匹配操作人员的舒适操作高度，减少长期弯腰或抬臂作业的疲劳损伤；也可以加装脚轮作为移动式物料举升小车，在仓储区域完成轻型货物的低位堆垛、不同高度工位间的物料转运，适配狭窄通道内的短距离物料移位需求，不会像电动升降设备那样存在充电续航、线路牵绊的问题。

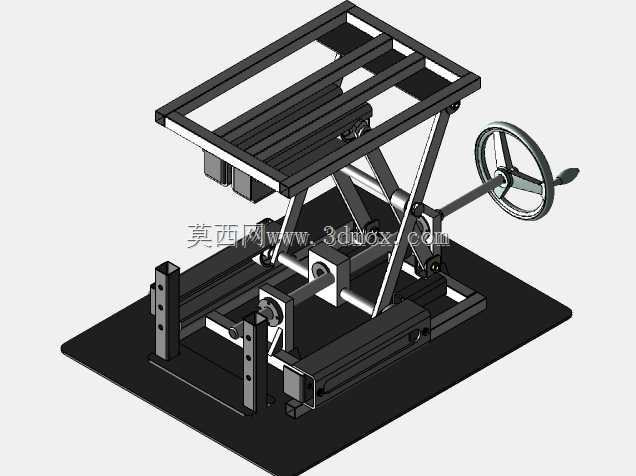

　　从结构设计思路上，这款升降装置采用了经典的剪叉连杆增力结构，两组对称布置的交叉剪臂通过中部铰接轴连接，下端分别与底座框架的固定铰接座、滑动导向座配合，上端则与台面底部的固定铰接点、滑动导向块连接，当手轮带动横向布置的丝杆转动时，丝杆会驱动剪臂下端的滑动座沿底座上的导向导轨做水平方向的往复移动，进而带动交叉剪臂的夹角发生变化，实现台面的垂直升降动作。这种结构的优势在于，剪叉连杆本身可以将丝杆的水平推力转化为垂直方向的举升力，配合丝杆传动的自锁特性，当停止转动手轮时，丝杆副的摩擦阻力可以直接锁定剪臂的开合角度，不需要额外加装锁紧销、制动机构就能让台面稳定停留在行程范围内的任意高度，避免台面意外下坠引发安全隐患，同时丝杆传动的减速比可以放大人手的输入扭矩，即便是额定载荷状态下，操作人员也不需要施加过大的手轮转动力就能完成高度调节，操作门槛极低。

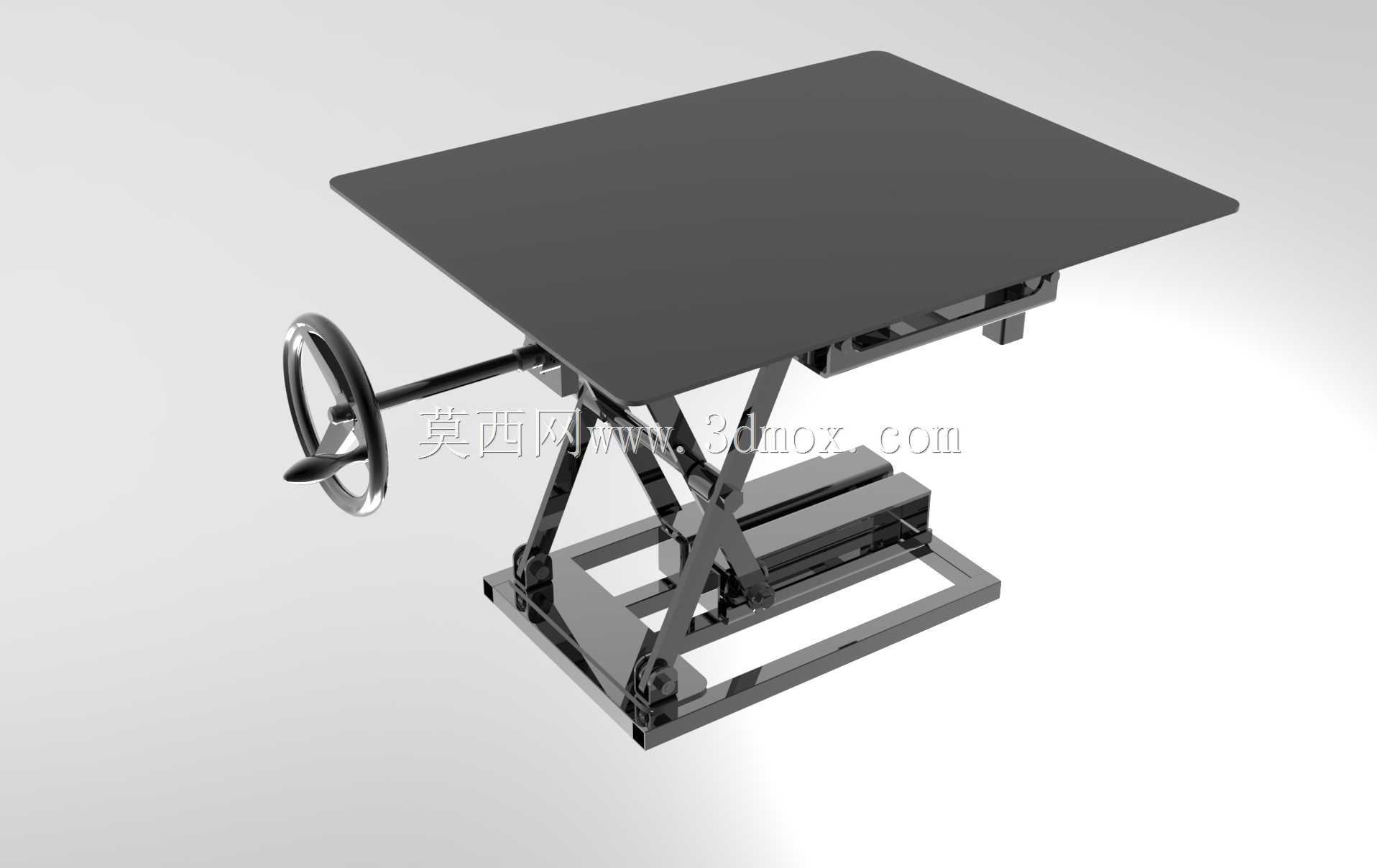

　　在外形尺寸与安装边界的设计上，该装置的底座采用矩形型钢焊接框架结构，底部框架的长宽尺寸略小于台面尺寸，保证升降过程中整体重心始终落在底座支撑范围内，不会出现侧翻风险；台面采用平整的矩形钢板结构，表面预留了安装螺孔，可以根据使用需求加装工装夹具、物料挡边、防滑垫等附件，拓展不同的使用功能。手轮布置在装置的侧方，伸出长度经过合理校核，既保证操作人员站在装置侧面转动手轮时不会与剪臂运动结构发生干涉，也不会因为手轮伸出过长占用过多的通道空间，在狭窄的工位间隙中也能顺利操作。剪臂的铰接点全部采用销轴加耐磨衬套的配合结构，长期往复运动时的磨损量极小，日常维护只需要定期在铰接点加注润滑脂就能保证动作顺畅，不需要复杂的保养流程。

　　从结构细节来看，该装置的导向部位采用了滑动配合结构，滑动座与导轨之间设置了调整间隙的耐磨垫片，可以抵消长期使用产生的磨损间隙，避免升降过程中台面出现晃动；丝杆的两端采用带座轴承支撑，保证丝杆转动时的同轴度，防止丝杆受径向力出现弯曲变形；手轮与丝杆的连接部位设置了键传动结构，传递扭矩时不会出现打滑空转的问题。整体结构没有复杂的液压、电控元件，所有零部件都采用常规的机械加工件与标准件，加工制造难度低，后期维修更换配件也十分方便，非常适合小型加工厂、维修作坊自行制作或者小批量生产，在不需要大载荷、高频率升降的作业场景下，相比电动、液压升降设备有着更低的采购与使用成本，也不存在液压油泄漏、电路故障之类的维护痛点。
