手动立式管材折弯加工弯管机结构

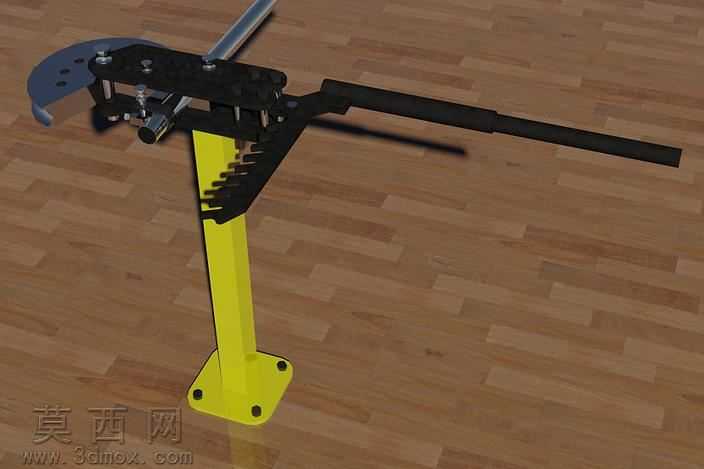

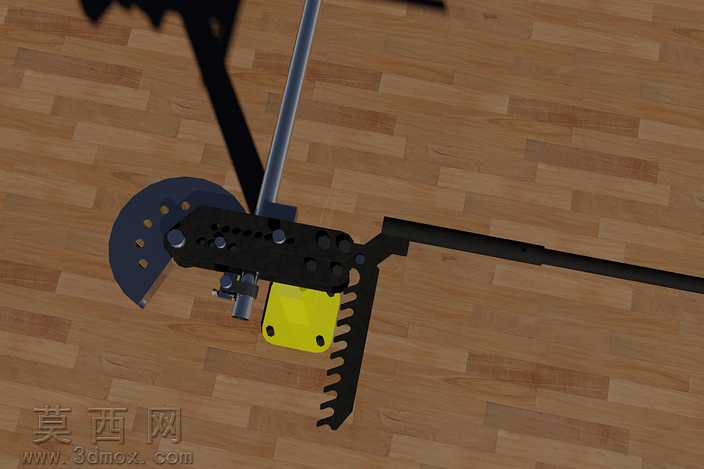

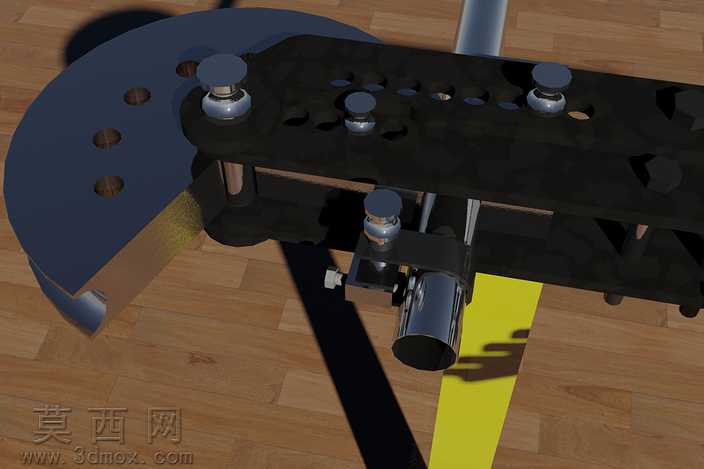

本作品为手动立式弯管加工设备的三维建模成果，建模过程中严格遵循机械加工设备的实际尺寸比例，对设备各组成部件进行了精细化的结构还原。整体模型以立式支撑立柱为核心承载结构，底部设计带安装孔的方形固定底座，可通过螺栓将整机固定在工作台面，保障弯管作业时的结构稳定性，立柱采用醒目的黄色涂装材质，表面做哑光金属质感处理，还原工业型材的漆面质感。上部的执行机构采用黑色金属材质表现，包含带定位孔的弯管成型模盘、可调节的管材夹持组件、带齿状档位的角度定位结构以及加长操作力臂，各活动部件的连接轴、锁紧螺栓等细小零件均做了完整建模，还原了手动弯管机的机械传动与定位逻辑。建模过程中对各部件的装配关系做了严谨的约束设置，可直观展示弯管作业时的动作流程：将待加工管材置入夹持位后，扳动加长操作杆，即可带动模盘转动实现管材的弯曲成型，齿状档位结构可精准控制弯曲角度，适配不同加工需求。材质渲染阶段，对金属部件区分了不同的表面处理效果，受力结构件做磨砂黑金属质感处理，操作杆做防滑纹理表现，底座与立柱的漆面做细微的颗粒质感模拟，避免塑料感，木质地板的展示场景做了纹理与反光的适配，让整体渲染效果贴近真实设备的实拍观感。设计思路围绕小型手动管材加工场景展开，在保证结构强度的前提下优化了操作力臂长度，降低手动作业的施力难度，档位定位结构无需额外测量即可快速完成常用角度的弯管作业，适配小批量管材加工、现场管线施工等场景的使用需求，各部件的结构设计均考虑了实际加工的可行性，无冗余结构，可作为手动弯管设备设计、工装改良的参考三维模型。
