金属顶针式机械连接轴头结构设计

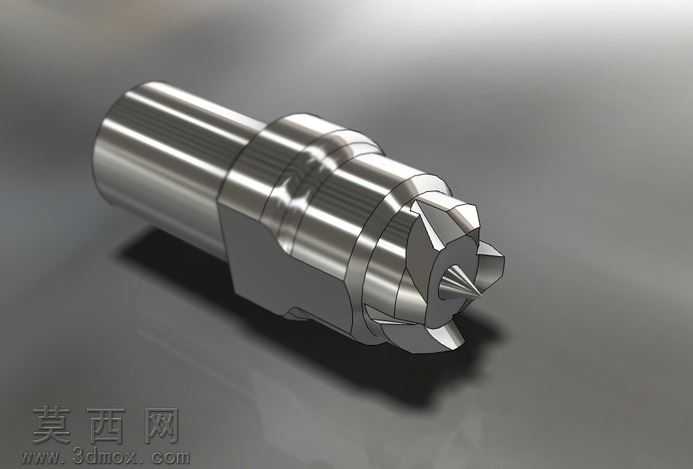

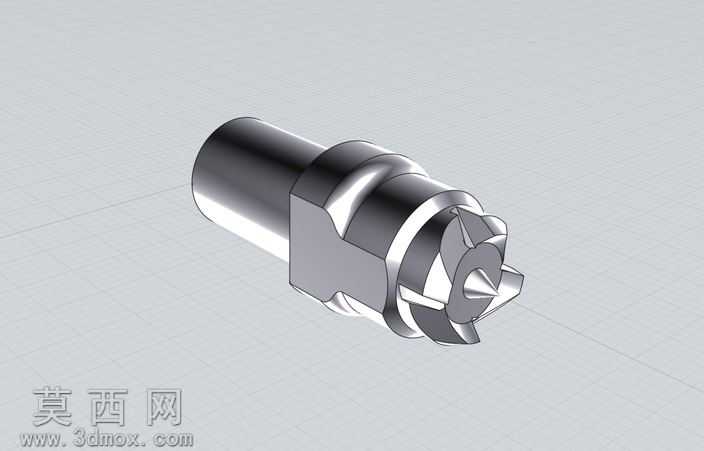

本作品为金属材质的轴头类机械构件三维建模设计，建模阶段以回转体基础特征为核心搭建主体框架，首先通过旋转特征生成主体圆柱轴身的基础轮廓，保证轴身同轴度公差符合机械装配的通用要求，再针对轴头端部的特殊功能结构进行分步特征构建：先通过拉伸切除做出端部周向均匀分布的卡合齿结构，每一处齿形的拔模角度、齿顶倒角都经过参数化约束，确保周向齿形的等分精度，避免装配时出现卡滞问题；端部中心的锥形顶针结构单独通过旋转凸台特征生成，顶针的锥角参数经过反复校核，既保证顶入定位时的对中精度，又避免锥角过尖导致的应力集中易损问题。轴身中部的环形凸台与扁位结构，分别通过旋转凸台与拉伸切除特征完成，凸台的过渡圆角做了统一参数设置，有效降低轴类零件交变载荷下的应力断裂风险，扁位结构的平面度、对称度都添加了几何约束，适配后续装配时的周向防扭需求。材质与渲染阶段，选用抛光不锈钢作为基础材质，调整金属材质的粗糙度、反射率参数，还原金属机加工后的亮面质感，对齿形边缘、顶针尖点、轴身外圆等机加工高光区域做了局部的光影强化，渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现零件每一处结构的轮廓细节，避免金属强反射导致的结构细节丢失。设计思路上，该构件兼顾定位顶紧与周向传动的双重功能，中心顶针负责装配时的同轴定位，周向分布的卡合齿负责传递扭矩，轴身的圆柱段适配轴承类回转支撑件的装配需求，中部扁位用于锁紧固定防止轴件周向转动，整体结构紧凑无冗余特征，所有棱边都做了符合机械加工规范的倒角或圆角处理，既避免加工后锐边割手的问题，也能有效提升零件的结构强度，建模过程中所有特征都保留了参数化编辑能力，可根据实际装配的轴径、扭矩需求快速调整对应尺寸参数，适配不同规格的设备使用场景。
