铰接式安装支座机械结构三维设计

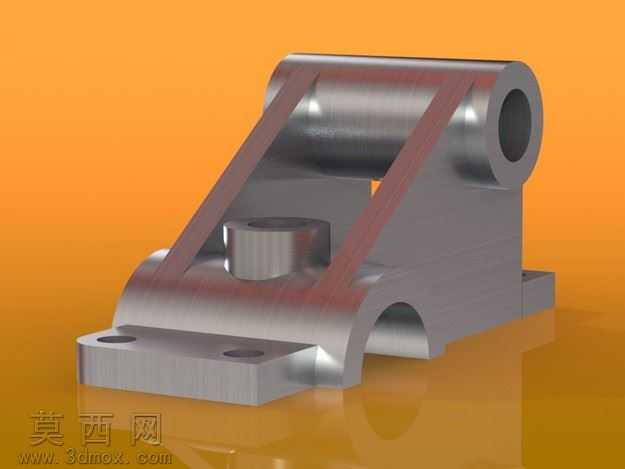

本作品为铰接式安装支座的三维参数化设计成果，建模阶段采用Pro/ENGINEER Wildfire软件完成全参数化特征构建，全程遵循机械零件设计的基准先行原则，首先建立三个互相垂直的基准平面作为全局定位基准，后续所有特征均以该基准体系为参照完成尺寸约束，确保模型的尺寸关联性与可编辑性。建模过程按照支座的功能结构拆分特征步骤：首先通过拉伸凸台命令构建底部双侧安装法兰的基础实体，法兰上的安装孔采用同轴心定位的拉伸切除命令完成，孔位尺寸严格匹配通用安装标准的孔距参数；随后构建中部的斜向支撑肋板结构，肋板与主体连接位置采用恒定半径圆角过渡，避免应力集中问题；上部的铰接套筒部分采用旋转凸台命令生成，套筒内孔与外圆柱面保证严格同轴度，套筒与支撑主体的衔接位置采用渐变圆角处理，模拟实际铸造零件的工艺圆角特征；中部的凸台定位孔同样采用拉伸切除完成，与底部安装孔、上部铰接孔的位置度通过尺寸约束严格控制。材质与渲染阶段，为模型赋予工程塑料的材质属性，调整材质的漫反射、高光参数模拟玻纤增强尼龙的表面质感，采用柔和的环境光搭配定向主光源进行渲染，主光源从斜上方45度投射，清晰呈现零件的结构轮廓与曲面过渡效果，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。结构设计层面，该支座兼顾安装固定与铰接转动的双重功能，底部双侧法兰提供稳定的安装基面，可通过螺栓完成与基座的刚性连接，上部铰接套筒用于穿装铰接销轴，实现与配套摆动部件的转动连接，中部斜向肋板在控制零件整体重量的前提下大幅提升结构的抗弯、抗扭刚度，避免受力时出现结构变形，所有边角位置均设置工艺圆角，既符合铸造、注塑类零件的生产工艺要求，也能有效降低零件使用过程中的应力集中风险，提升零件的疲劳寿命。设计过程中充分考虑零件的可制造性与装配便利性，所有孔位均设置导入倒角，方便装配时的销轴、螺栓导入，零件的壁厚设计保持均匀一致，避免生产过程中出现缩孔、翘曲等成型缺陷，整体结构紧凑，功能分区明确，可直接用于机械铰接部位的支撑安装场景，也可作为参数化模板调整尺寸参数适配不同的载荷与安装需求。
