深沟球轴承结构三维建模设计作品

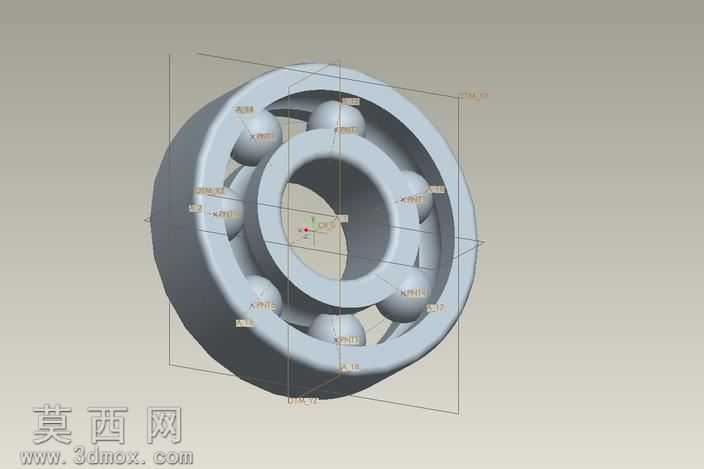

本作品为深沟球轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，完整还原了深沟球轴承的全部核心结构。建模阶段首先完成基准坐标系的搭建，以轴承的中心轴线为核心基准，依次创建径向、轴向的定位基准面与基准轴，为后续各零件的建模提供精准的定位参考。首先构建轴承内圈结构，根据轴承的内径、宽度、滚道曲率半径等核心参数，绘制内圈的轴向截面草图，通过旋转凸台特征生成内圈基体，之后对内圈的滚道面、端面、倒角位置进行精细化处理，保证滚道的曲面曲率完全符合钢球的配合要求，避免出现应力集中的尖锐结构。随后完成外圈的建模，参考内圈的建模逻辑，以外圈的外径、滚道参数为依据绘制截面草图，旋转生成外圈基体，同步完成外圈的安装倒角、密封槽预留结构的制作，保证内外圈的同轴度公差控制在合理范围内。接下来完成滚动体即钢球的建模，根据轴承的额定载荷要求确定钢球的直径与数量，通过圆周阵列特征将钢球均匀排布在内外圈的滚道之间，阵列过程严格保证每个钢球的中心位于滚道的节圆上，相邻钢球的间距完全一致，还原真实轴承中钢球的排布逻辑。之后完成保持架的建模，保持架采用浪形结构设计，通过绘制保持架的单个兜孔截面，拉伸生成单个兜孔结构后，通过圆周阵列生成完整的保持架基体，对兜孔的边缘进行圆角处理，保证钢球在兜孔内可以灵活转动，同时限制钢球之间的相互碰撞摩擦。材质设置阶段，为内外圈与钢球赋予高碳铬轴承钢材质，调整材质的金属粗糙度、反光度参数，还原轴承钢经过淬火处理后的细腻金属质感，表面呈现均匀的亚光金属光泽，没有多余的反光干扰结构展示；为保持架赋予冲压钢板或者工程塑料的对应材质，根据不同的保持架类型调整材质的质感参数，区分保持架与套圈、钢球的视觉差异。渲染阶段采用柔和的均匀漫反射光源，从多个角度照射轴承模型，避免出现过强的阴影遮挡内部结构，同时开启环境光遮蔽效果，让钢球与滚道、保持架之间的配合间隙可以清晰呈现，直观展示各零件的装配关系。整体建模过程采用全参数化设计逻辑，所有尺寸均通过参数驱动，后续可根据不同的轴承型号需求，快速修改内径、外径、宽度、钢球直径等参数，生成对应规格的轴承模型，可用于机械装配仿真、传动结构演示、五金配件选型参考等多个场景，模型的结构精度完全满足机械设计领域的使用需求，各零件之间的配合间隙符合实际生产的公差要求，不存在结构干涉、穿模等建模问题，完整呈现了深沟球轴承的内部构造与装配逻辑。
