亚音速回流式风洞试验装置三维建模

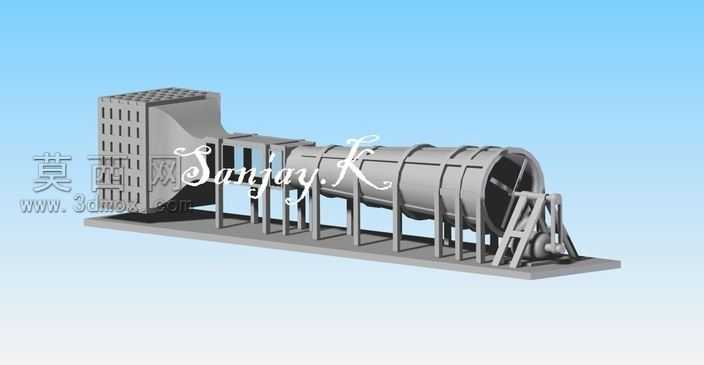

本模型为亚音速回流式风洞试验装置的三维建模成果，建模过程中严格遵循风洞设备的实际工程结构比例，对风洞的各个功能段进行了精细化的结构还原。建模初始阶段先梳理风洞的整体功能分区，从进气稳定段、收缩段、试验段、扩散段到动力段依次进行结构拆解，先通过基准草图绘制各段的截面轮廓，确定各段的长度、截面渐变参数，保证气流通道的顺滑过渡，避免出现截面突变导致的气流扰动模拟失真。模型中完整还原了进气稳定段的整流格栅结构，对格栅的网格排布、支撑框架进行了等比例建模，格栅采用等间距阵列排布，保证进气气流的均匀整流效果；收缩段采用双三次曲线构型进行曲面建模，通过曲面放样、曲率连续约束保证收缩段壁面的顺滑度，还原真实风洞收缩段的气流加速设计逻辑。试验段部分还原了观察窗安装位、试件安装支架的结构，支架采用型材支撑结构，通过多组斜向支撑保证架体的结构刚度，还原试验段的试件承载功能。扩散段采用分段渐扩的结构设计，建模时控制每一段的扩散角在合理工程范围内，避免气流分离的结构设计缺陷，同时还原了扩散段外部的环形加强筋结构，加强筋沿筒体周向等距排布，提升筒体的结构强度。动力段部分还原了风机安装基座、传动支撑结构，基座采用框架式焊接结构建模，通过型材拼接、加强肋布置还原真实的承载结构。模型整体采用统一的金属材质进行渲染设置，主体筒体赋予哑光金属漆材质，支撑框架赋予结构钢材质，格栅部分赋予冲孔金属材质，通过材质参数调整区分不同部件的质感，渲染时采用柔和的环境光搭配定向主光源，突出模型的结构轮廓与部件衔接关系，清晰展现风洞各段的装配关系与结构细节。建模过程中对所有部件的装配约束进行了校验，保证各段筒体同轴度、支撑结构的安装位置符合工程实际，整体模型完整还原了回流式风洞的主体结构特征，可用于风洞结构认知、原理演示、相关试验装置的方案参考。
