1500mAh便携式移动充电电源结构设计

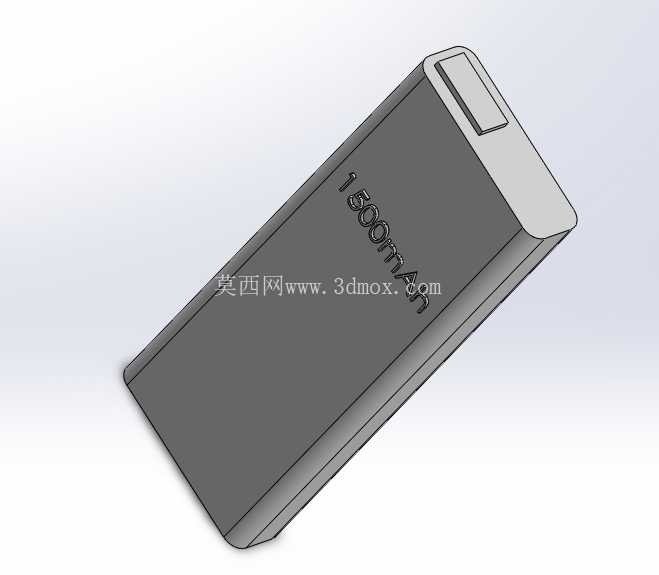

　　这款便携充电设备的三维结构设计，核心围绕随身数码产品补能场景展开，日常通勤、短途差旅、户外临时作业时，可作为手机、蓝牙耳机、小型智能穿戴设备的应急补能载体，无需固定市电插座即可完成小功率设备的电能补给，适配日常碎片化补能需求。从功能实现逻辑来看，整体结构围绕内置1500mAh容量电芯做布局，外壳采用一体化弧面收边设计，主体为长方扁形结构，边角做R角过渡处理，既避免直角磕碰带来的外壳损伤，也能提升手持握持时的贴合感，单手握持时不会出现硌手的问题。

　　顶部设置的凸起式接口防护结构，在非使用状态下可对充电输出触点形成物理防护，避免口袋内的灰尘、毛絮、金属碎屑进入接口造成接触不良或短路风险，同时凸起结构也能在设备平放时形成微小支撑间隙，避免接口端面直接与桌面摩擦产生划痕。设计过程中优先考虑了装配工艺的可行性，外壳采用上下扣合的装配结构，扣合位沿壳体侧边均匀分布，无需额外螺丝固定即可实现壳体的紧密扣合，既减少了装配工序的零件数量，也能避免螺丝孔位破坏壳体外观的整体性，壳体壁厚控制在1.2mm，兼顾结构强度与整体重量控制，日常携带时不会产生明显的坠重感。

　　外形尺寸方面，整体长度控制在100mm以内，宽度适配常规牛仔裤口袋、小型挎包侧袋的容纳尺寸，厚度控制在15mm左右，可轻松放入牛仔裤前袋、通勤卡包旁的空隙，不会占用过多随身收纳空间。安装边界上，内部电芯仓的尺寸严格匹配1500mAh容量圆柱电芯的外形公差，仓体内壁设置有两条定位筋，电芯装入后可被筋位卡紧固定，避免设备跌落、晃动时电芯出现移位拉扯内部导线的问题；电路板安装位设置在电芯靠近输出接口的一端，预留有0.8mm的安全绝缘间隙，避免电路板焊点直接接触电芯外壳引发短路风险，输出接口的开孔位置与内部电路板接口位置公差控制在0.1mm以内，确保外接充电线插入时可顺畅对位，不会出现插接受阻、接口歪斜的问题。

　　壳体表面的容量标识采用内凹蚀刻的结构设计，相比丝印标识不会因为长期手持摩擦、口袋内剐蹭出现标识脱落的问题，长期使用后依然可以清晰识别设备容量参数。从实际使用的可靠性角度出发，壳体边缘的合模线位置做了0.3mm的错位避让设计，后期注塑生产时可减少合模线溢料的打磨工作量，提升量产时的外观良率；壳体底部做了微小的平面处理，设备直立放置在桌面时可保持稳定，不会轻易倾倒。内部走线槽沿壳体内壁设置，导线可完全嵌入槽内，上下壳体扣合时不会挤压导线造成绝缘层破损，提升长期使用的电气安全性。这款结构设计没有多余的装饰性结构，所有外形特征都服务于功能实现与装配便利性，既满足随身便携的使用需求，也兼顾了量产装配的工艺可行性，适合作为入门级便携充电设备的结构参考，也可作为数码配件类结构设计的练习案例，建模过程中对薄壁件扣合结构、小空间内元器件布局的处理逻辑，也可迁移到其他小型手持数码设备的结构设计中。
