可调式空气介质可变电容器结构设计

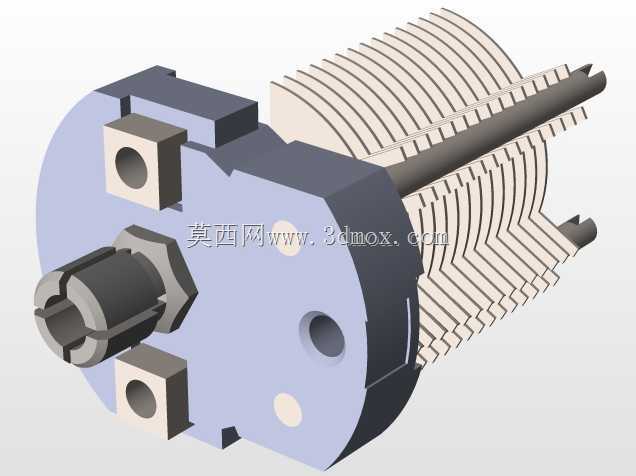

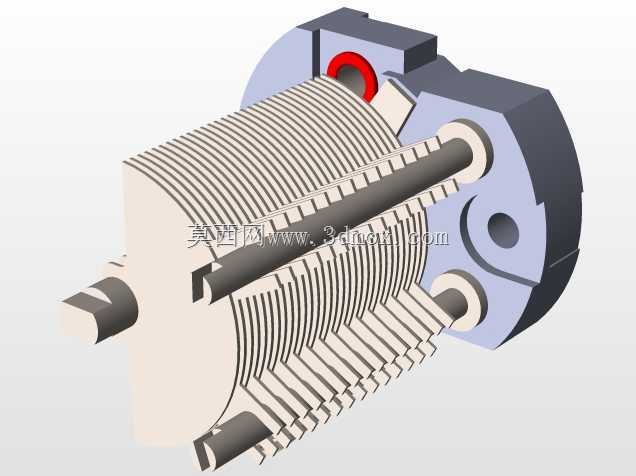

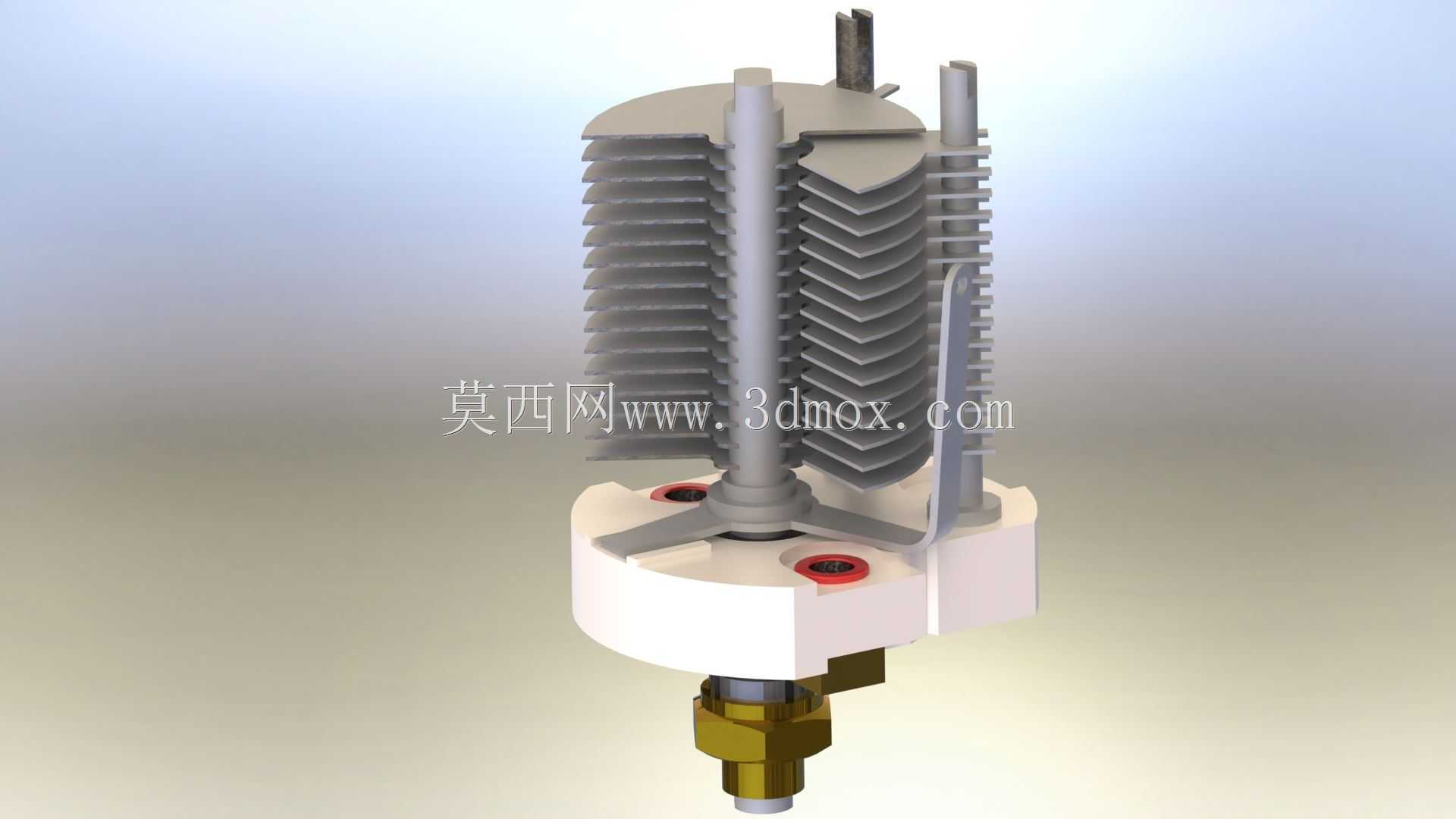

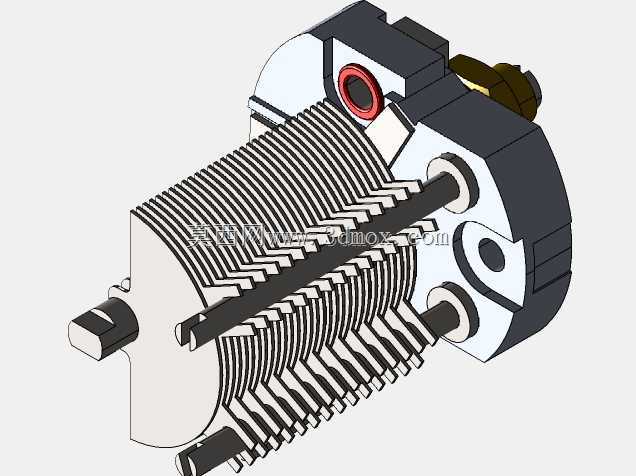

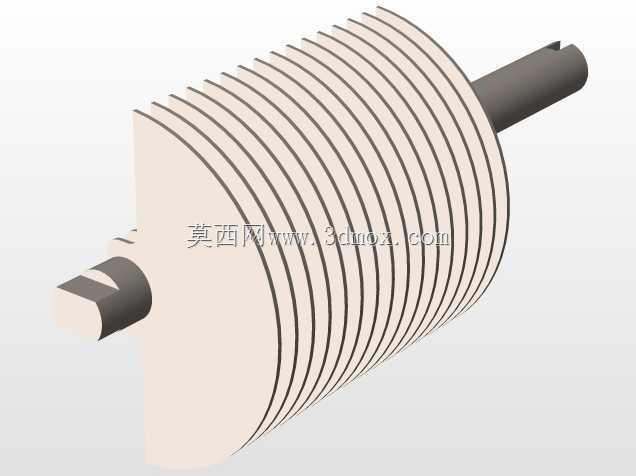

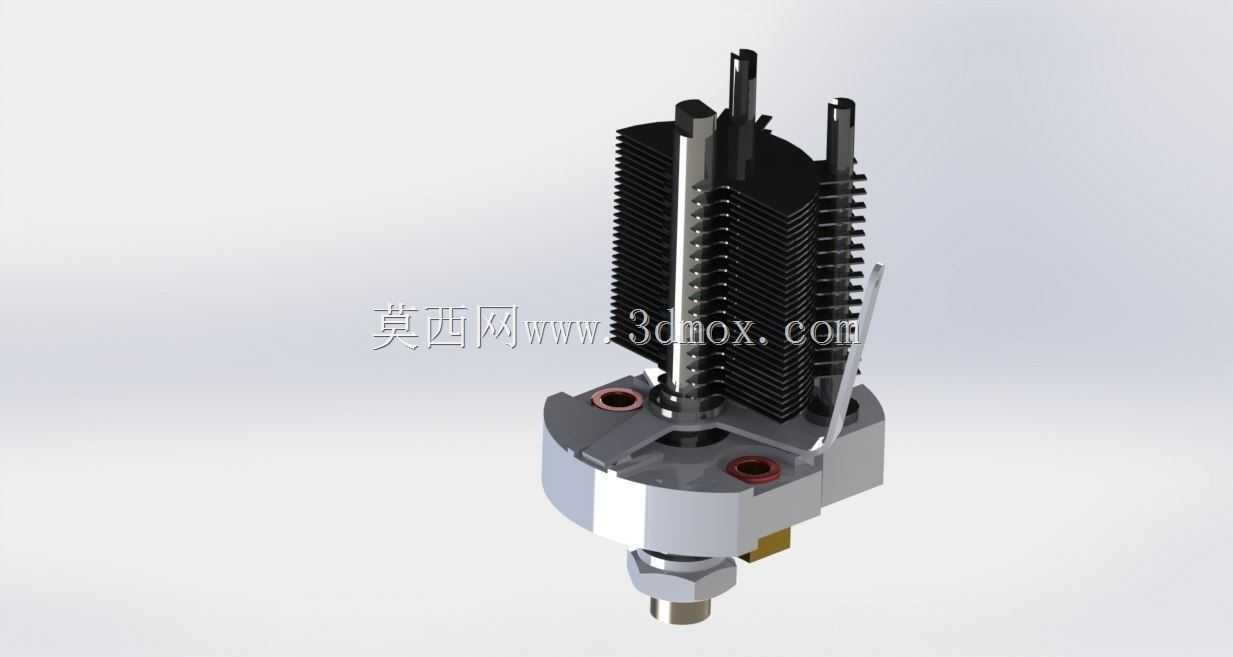

　　这款空气介质可变电容器，核心应用场景集中在射频通讯、高频信号调谐、老式无线电收发设备、实验室高频测试回路当中，作为回路谐振频率调整的核心无源元件，依靠空气作为绝缘介质，相比有机薄膜介质的可变电容，具备介质损耗极低、温度稳定性优异、高频Q值高的核心优势，在大功率高频发射设备、高精度信号源设备中至今仍有不可替代的应用价值。从实际用途来看，该元件通过改变动片组与定片组的啮合面积，连续调整回路电容量，实现谐振频率的连续可调，常见于天线调谐回路、振荡回路、频率校准回路当中，能够在0到额定最大电容值之间实现平滑的容量调整，配合刻度盘即可实现频率的精准标定。从功能特性上看，该结构采用多组平行扇形极片堆叠的设计，动片组与转轴刚性连接，

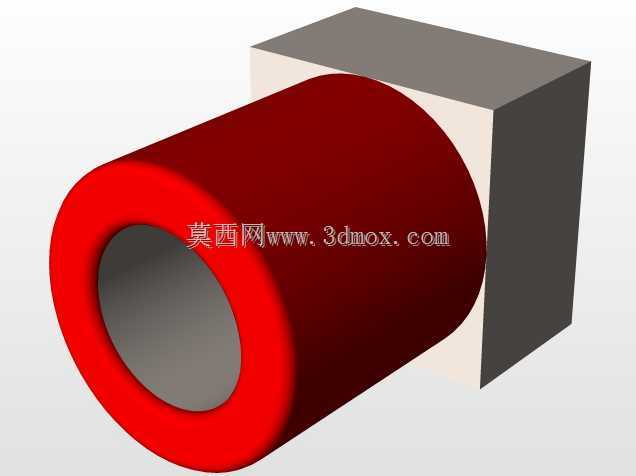

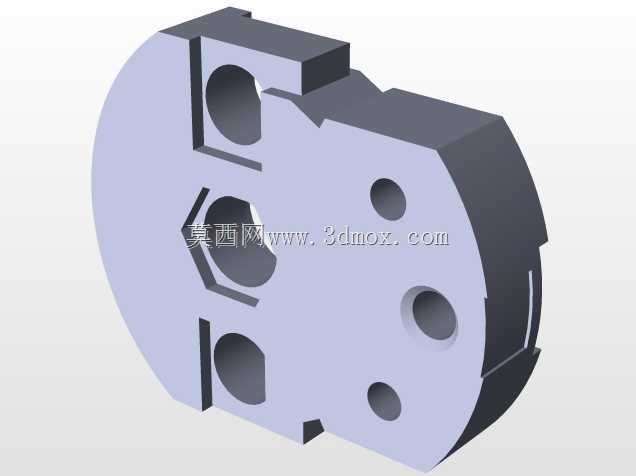

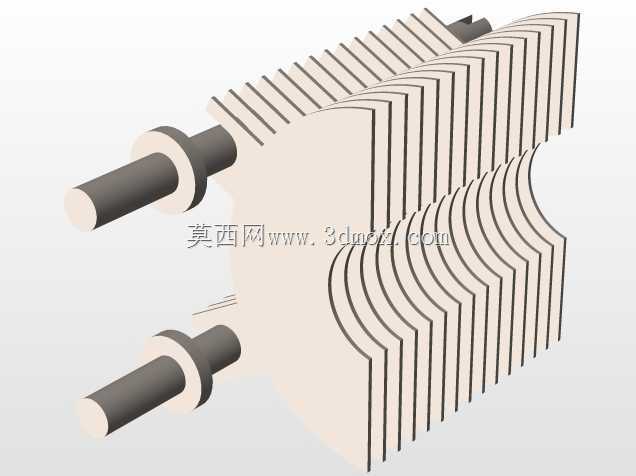

　　定片组通过绝缘基座与壳体固定，极片之间保持均匀的空气间隙，避免极片间出现介质击穿、摩擦短路的问题；底部的绝缘基座采用高强度绝缘材料加工，既承担整个极片组的支撑定位作用，也实现定片组与金属安装底座、转轴之间的电气绝缘，基座上设置的两个绝缘固定端子，分别作为定片组、动片组的电气引出端，转轴末端的金属接头用于连接调谐旋钮或者减速传动机构，实现容量调整的操作输入。从设计思路层面拆解，该结构首先考虑了极片的同轴度要求，动片组所有极片与转轴的装配同轴度需要控制在极小的公差范围内，保证转动过程中动片与定片的间隙均匀，不会出现擦碰短路的问题；极片采用薄金属板冲压成型，表面做平整化处理，减少边缘毛刺带来的尖端放电问题，

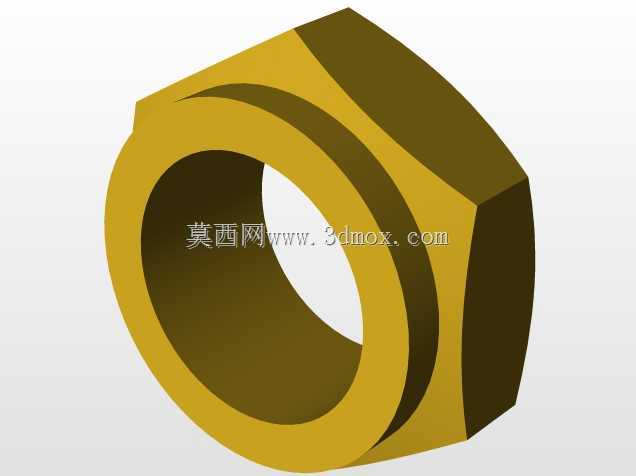

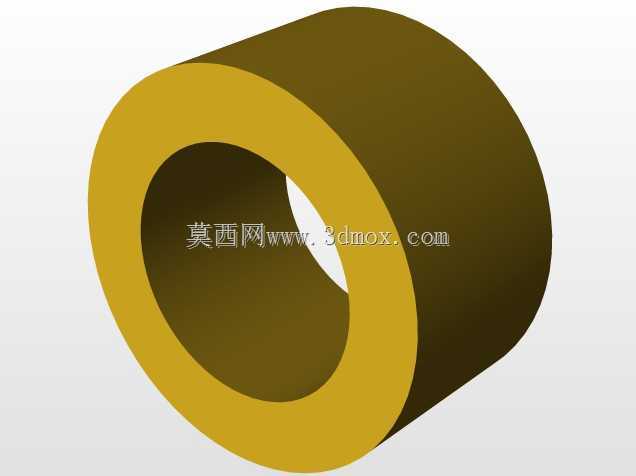

　　扇形的极片轮廓是为了保证容量随转动角度的变化曲线符合设计要求，常见的直线容量特性、对数容量特性都可以通过调整极片的轮廓形状实现；极片之间的间隔通过定片组的绝缘隔套保证，每片定片之间的间距一致，保证所有间隙的介质耐压均匀，避免局部间隙过小导致耐压不足。从安装边界与尺寸配合来看，底部的金属安装座设置有标准外螺纹结构，适配设备面板上的标准安装孔，通过配套的锁紧螺母即可将整个电容器固定在设备面板或者内部安装支架上，安装时需要保证转轴与面板开孔的同轴度，避免转动时出现卡滞；转轴伸出基座的长度适配常规的调谐旋钮安装尺寸，末端的扁位结构用于传递扭矩，防止旋钮与转轴之间出现打滑；两个引出端子的位置避开转轴的转动范围，接线后不会干涉转轴的全角度转动，

　　极片组的整体外径尺寸决定了元件的安装径向空间，设计选型时需要预留足够的径向间隙，避免极片与周边金属构件距离过近带来的寄生电容影响，寄生电容会直接导致回路的最小容量变大，频率覆盖范围偏移设计值。实际结构设计中，动片与转轴之间需要保证可靠的电气连接，通常采用压接或者铆接的方式固定，避免转动过程中出现接触电阻波动带来的信号噪声；定片组与绝缘基座的固定需要考虑温度变化带来的应力释放，避免不同材料热膨胀系数不一致导致极片变形，影响间隙均匀性；转轴与基座之间的轴承结构采用低摩擦的耐磨材料，保证转动手感顺滑，全行程转动无卡滞、无松动，同时具备足够的阻尼，避免震动环境下动片自行转动导致频率漂移。这类空气可变电容的极片间隙直接决定了元件的耐压等级，间隙越大耐压越高，但相同体积下的最大容量会相应降低，设计时需要根据应用场景的工作电压、最大容量需求综合平衡极片数量、极片间隙、整体外径的参数匹配，比如大功率发射设备用的可变电容会采用更大的极片间隙，减少高压下的飞弧风险，而小型接收设备用的可变电容会采用更小的间隙、更多的极片数量，在有限体积下实现更大的容量变化范围。
