潜水配重块成型模具结构设计

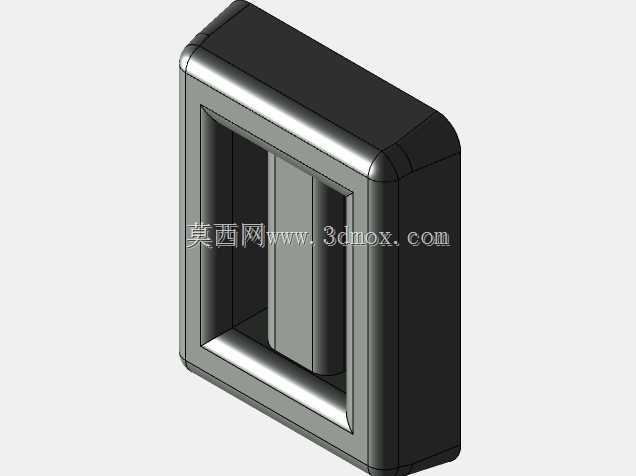

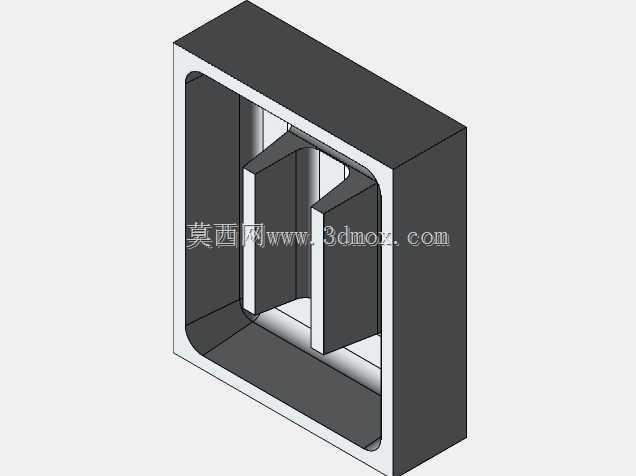

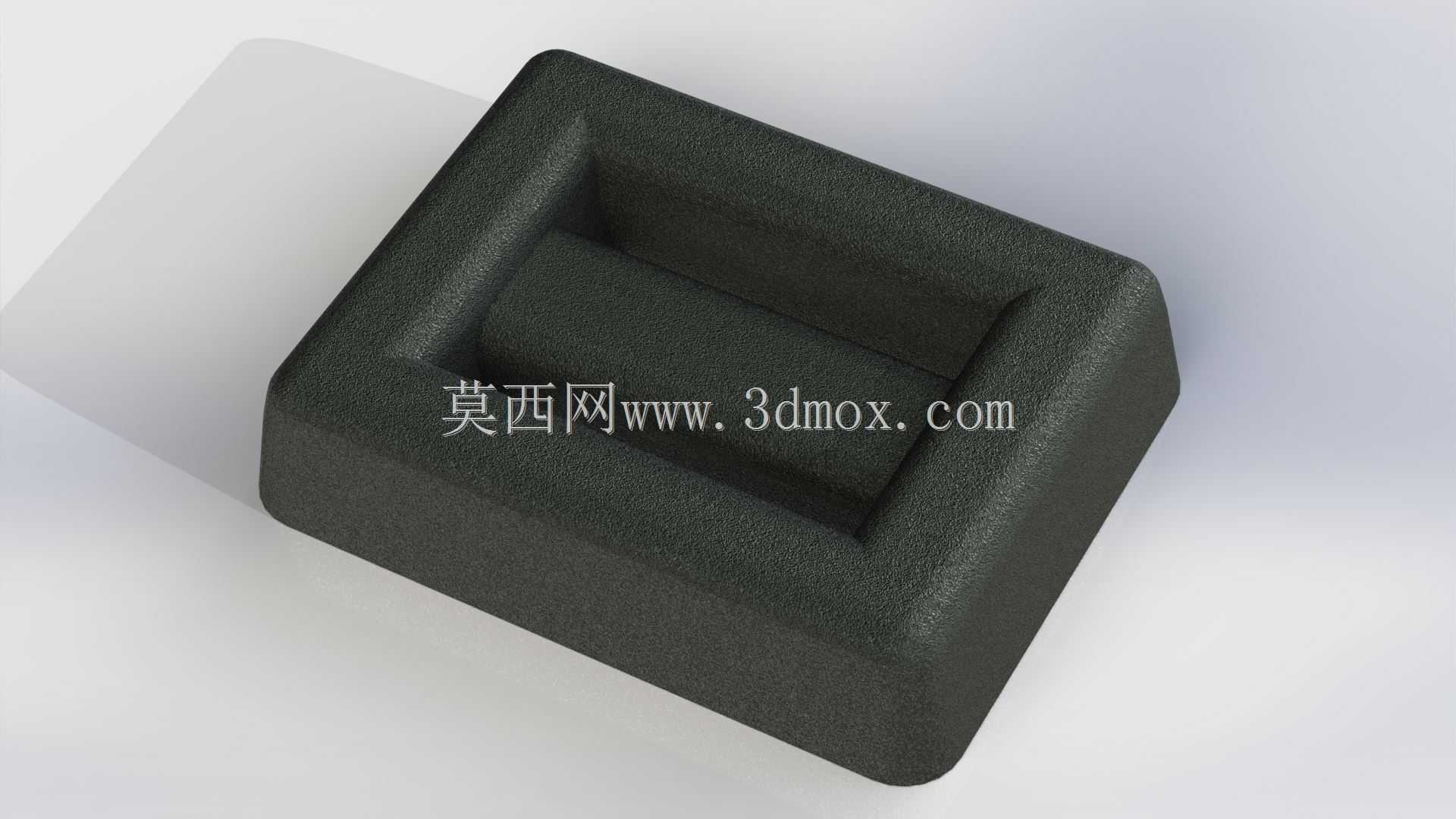

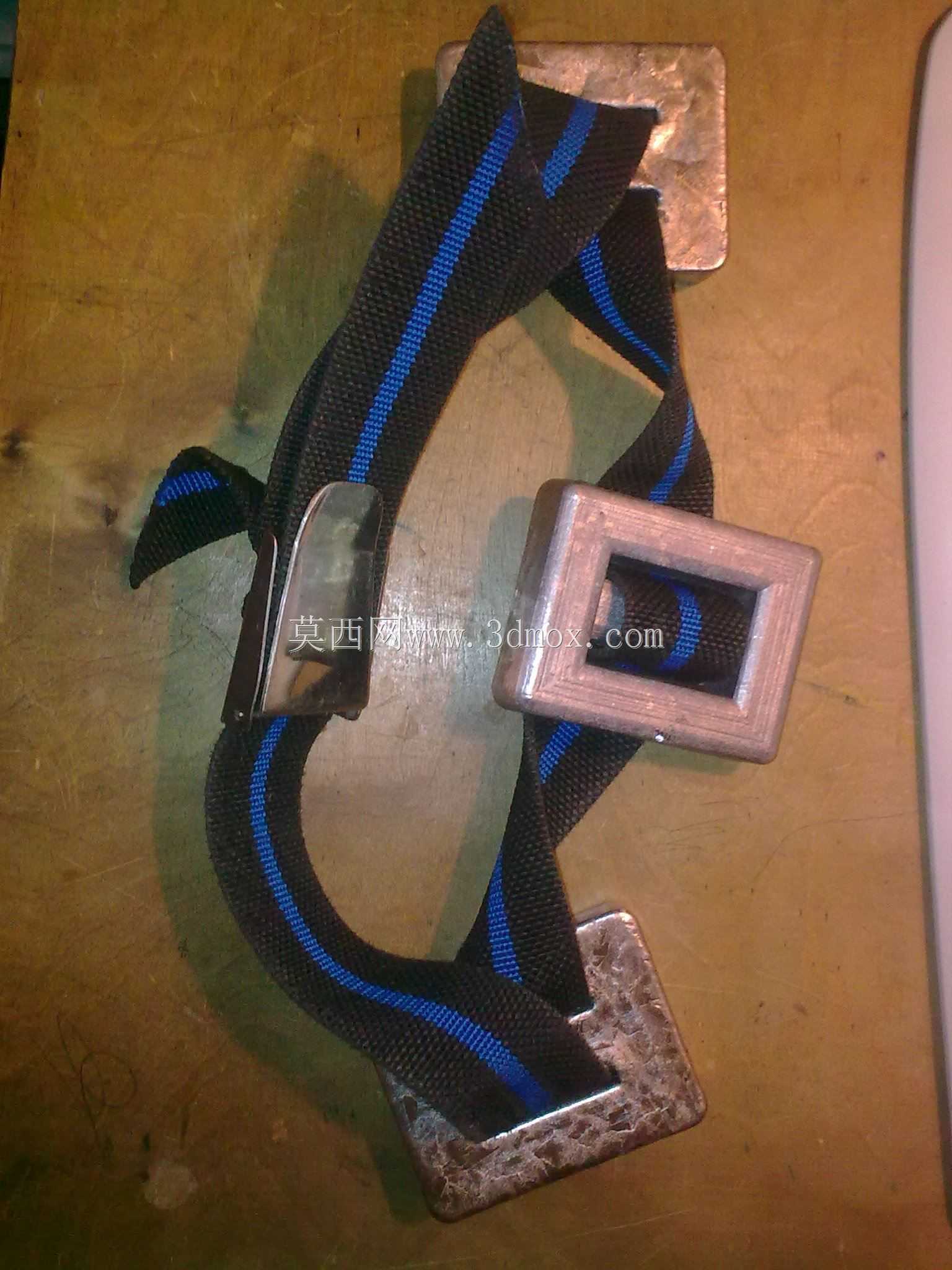

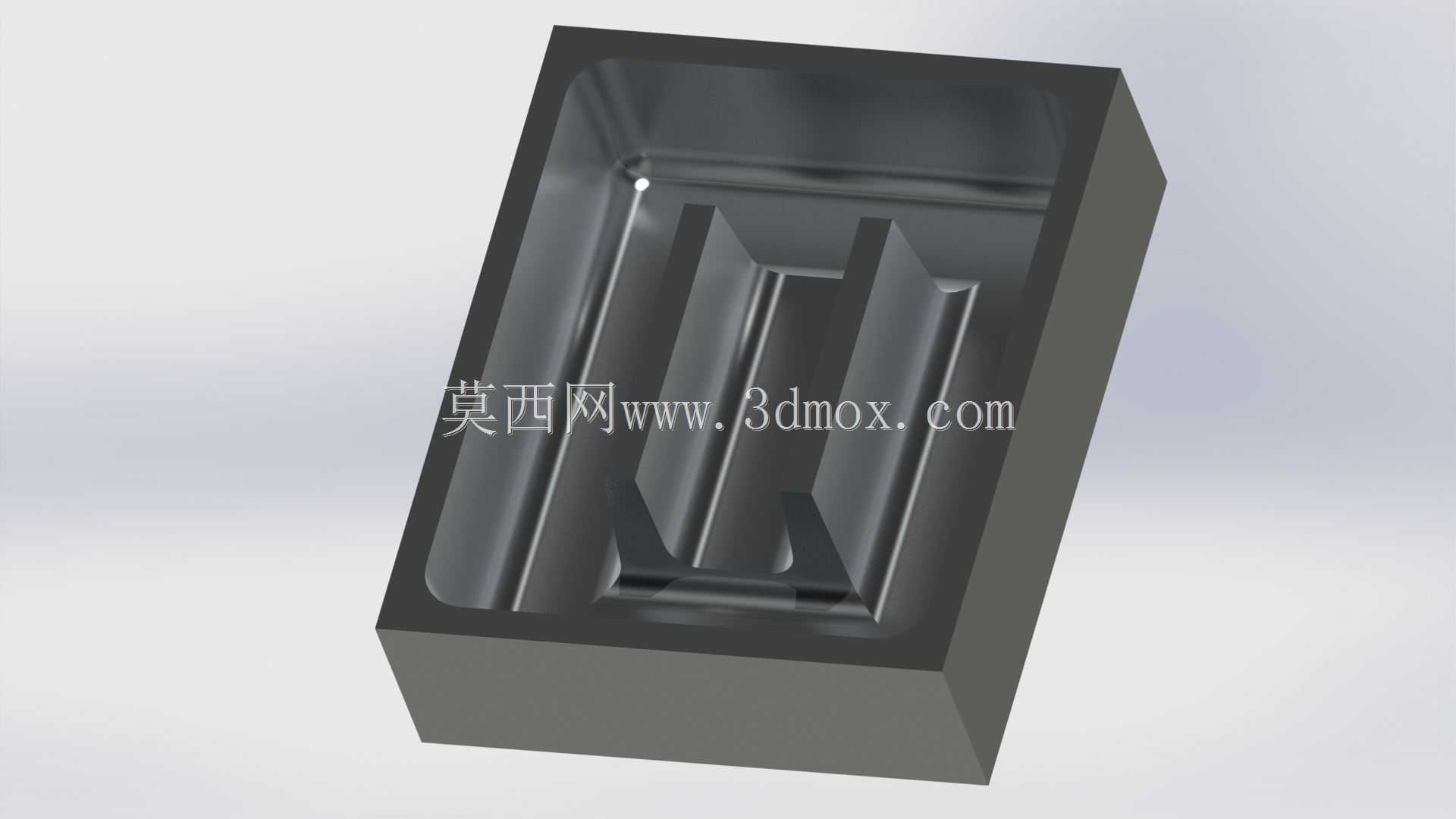

　　这套模具主要用于潜水领域铅制配重块的压制成型作业，在潜水装备生产环节，配重块是调整潜水员水下浮力平衡的核心部件，需要严格控制单块重量公差，避免水下浮力失衡带来的安全隐患，模具的型腔设计直接决定了配重块的成型精度与重量一致性。从结构上看，该模具采用整体式凹模结构，凹模外围设置了足够厚度的模壁，在压制铅料或者浇筑低熔点合金时，能够承受成型过程中的侧向挤压力，避免模腔变形导致的配重块尺寸超差。模腔内部设置了多道平行的凸起筋位，对应成型后配重块表面的凹槽结构，这些凹槽一方面可以减少配重块的材料用量，在保证额定重量的前提下优化结构应力分布，另一方面成型后的凹槽可以适配潜水配重带上的固定卡扣，让配重块能够快速卡装在配重带上，

　　不会在水下活动时出现滑脱移位的问题。设计过程中首先确定了单块配重的额定重量，根据铅合金的密度反推模腔的有效容积，同时预留了成型后的打磨余量，模腔的拔模斜度控制在合理区间，既保证成型后的配重块能够顺利脱模，又不会因为斜度过大导致配重块上下端重量偏差超出允许范围。模具的上模配合面做了平面度处理，合模时能够完全贴合凹模上端面，避免成型过程中出现飞边，减少后续配重块的修整工作量。模腔内部的凸起筋位做了圆角过渡处理，避免应力集中导致的模具开裂，同时也能让成型后的配重块棱角处不存在锐边，防止潜水员在装配或者使用过程中被划伤。从安装边界来看，该模具属于小型成型模具，整体外形为矩形结构，底部为平整安装面，可以直接固定在小型压力机的工作台上，

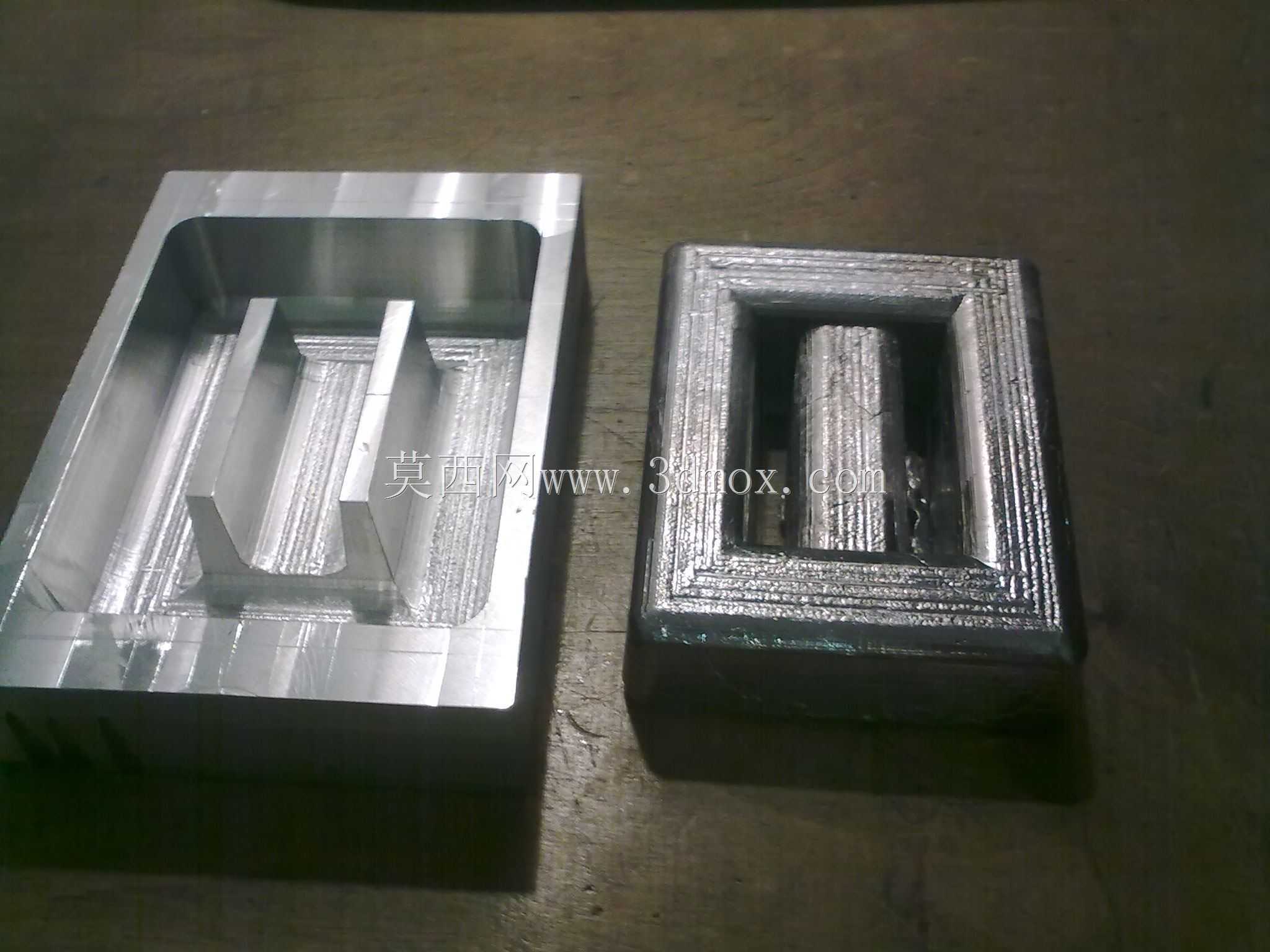

　　不需要额外设计复杂的安装底座，模腔的开口方向垂直向上，方便投料与取件作业。在实际生产场景中，这类模具适配小吨位的压力机设备，适合中小批量的潜水配重块生产，相比分体式模具，整体式凹模的结构刚性更好，长期使用后模腔的变形量更小，能够长时间保证配重块的重量稳定性，不需要频繁修正模腔尺寸。模腔的深度经过精确计算，投料量控制在额定范围后，压制成型的配重块重量波动可以控制在很小的区间内，不需要后续额外的切削加工来调整重量，大幅提升生产效率。模具的外轮廓边角做了倒角处理，避免搬运和安装过程中磕碰损伤，同时也能减少操作人员被尖锐边角划伤的风险。在成型作业时，熔融的铅合金或者冷压铅粒填入模腔后，上模下行施压，材料在模腔内填充饱满，

　　筋位处的材料能够充分流动，保证成型后的配重块结构完整，不存在缺料或者气孔缺陷。这套模具的结构设计没有复杂的抽芯或者顶出机构，结构简单可靠，维护成本低，非常适合潜水装备配件生产车间的日常批量作业，针对不同重量规格的配重块，只需要调整模腔的深度或者筋位的尺寸，就可以快速衍生出不同规格的同系列模具，设计复用性较强。在实际使用过程中，需要定期检查模腔内壁的磨损情况，尤其是筋位与模腔侧壁的连接位置，长期压制后如果出现磨损凹陷，会导致配重块重量超出公差，需要及时进行打磨修正或者更换模芯。模具的选材上采用了常用的模具钢材，经过热处理后具备足够的硬度与耐磨性，能够承受数千次的成型作业而不出现明显磨损，平衡了制造成本与使用寿命。
