3D打印用科塞尔挤出送料结构

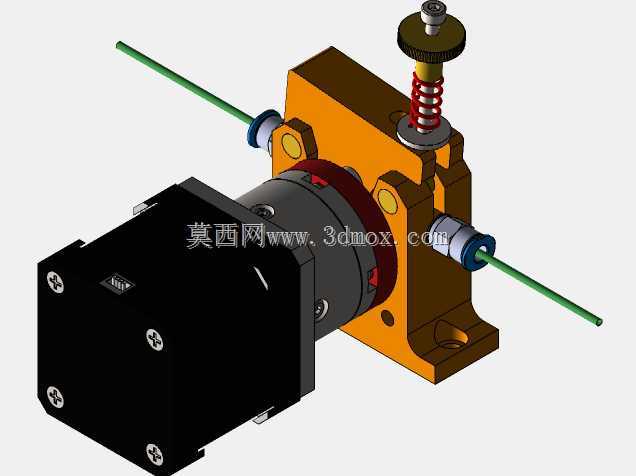

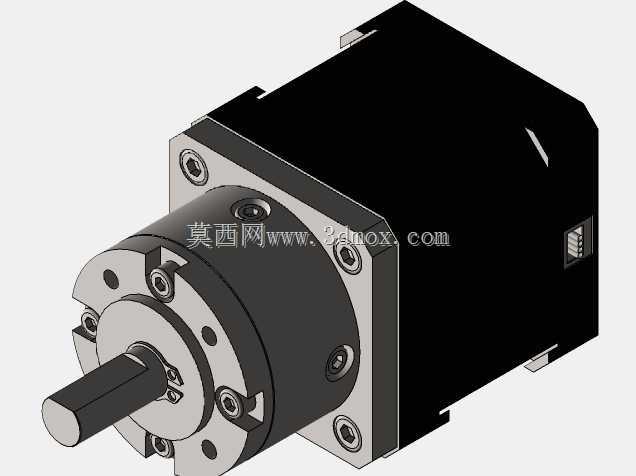

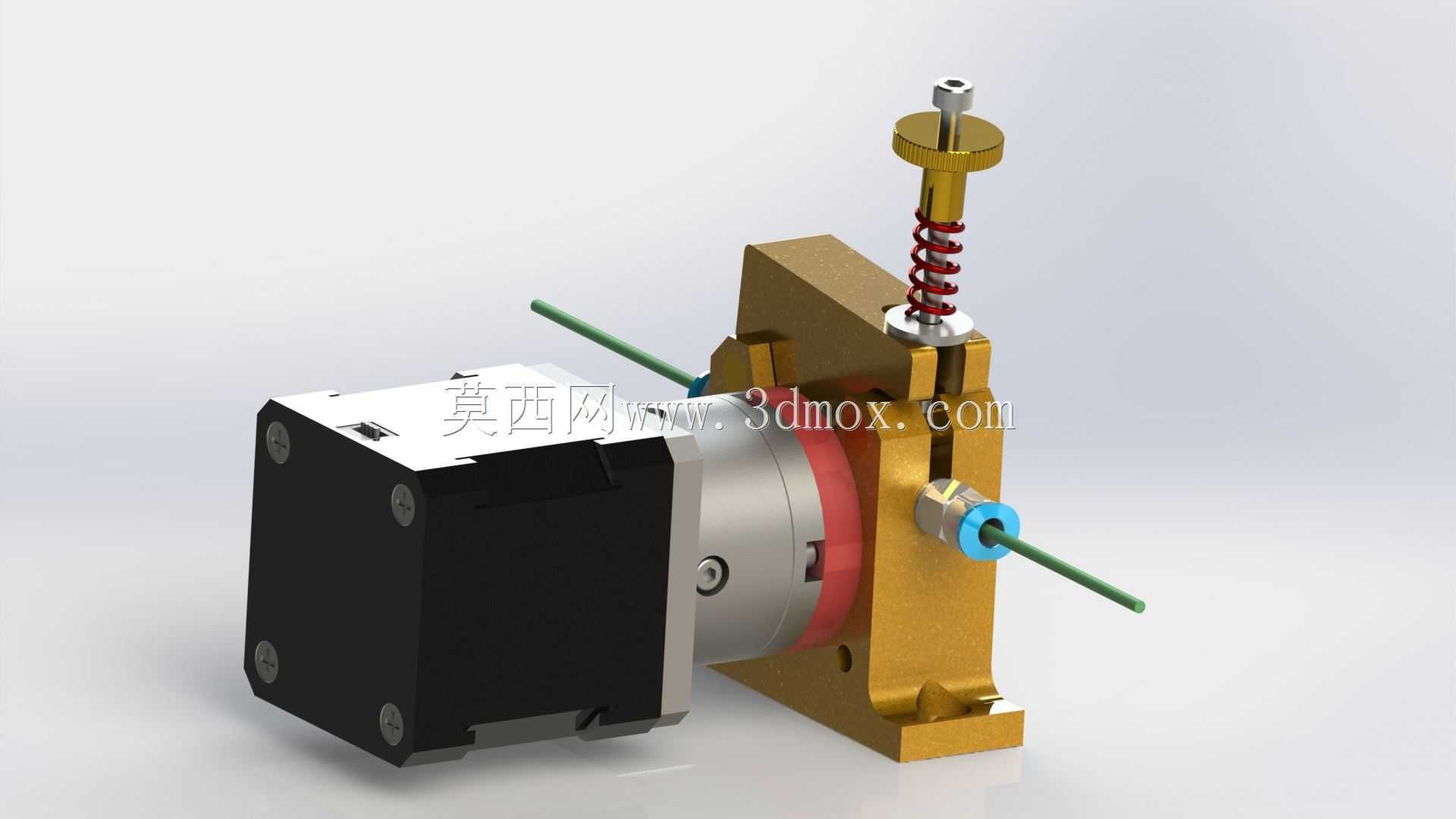

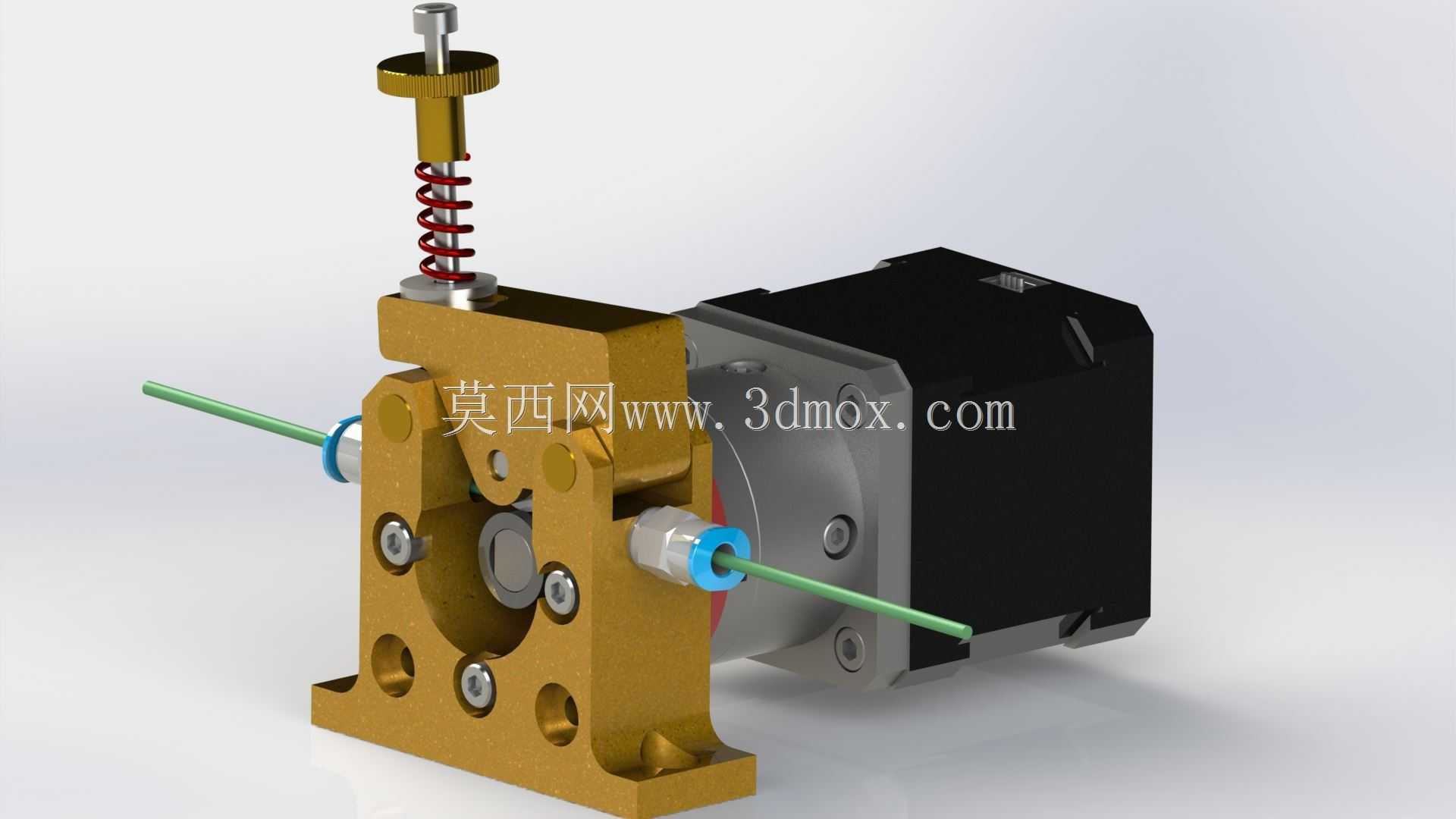

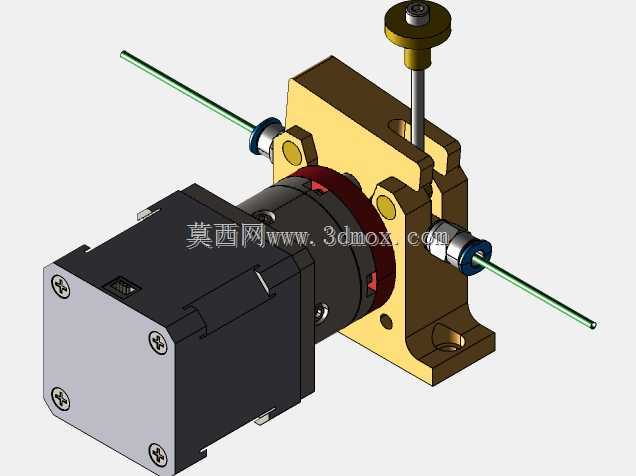

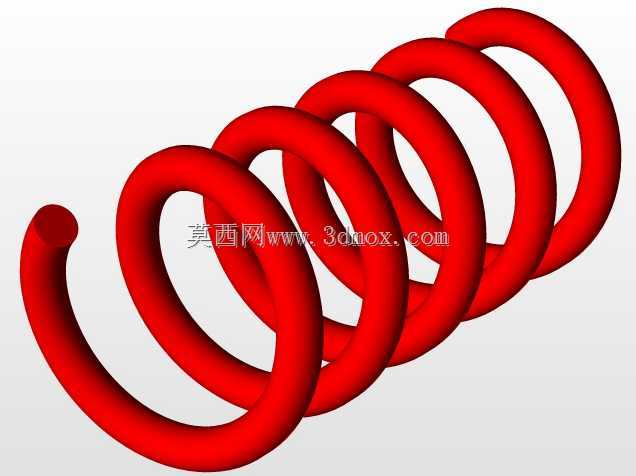

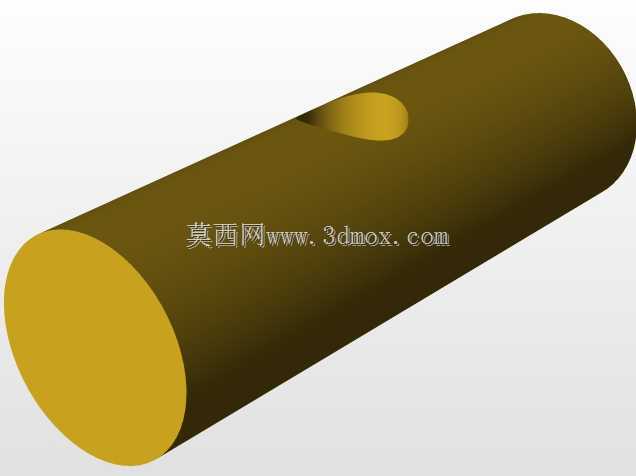

　　在桌面级FDM 3D打印设备的核心功能部件中，挤出送料机构的性能直接决定了耗材输送的稳定性、出丝精度以及最终打印件的成型质量，这款科塞尔挤出结构正是针对近程挤出场景优化设计的送料执行单元，可适配常规1.75mm直径的热塑性打印耗材，覆盖PLA、ABS、PETG等主流桌面级打印材料的送料需求。从结构布局来看，该挤出机构采用驱动电机与送料齿轮组直连的紧凑布局，配套的行星齿轮箱传动比为1:5，可将步进电机的输出扭矩放大后传递给送料主动轮，在低电机驱动电流下即可获得足够的耗材啮合力，既能够降低电机运行发热，也可避免软质耗材送料过程中出现的齿轮啃料、耗材形变打滑问题。送料压紧端采用带预紧弹簧的可调压杆结构，

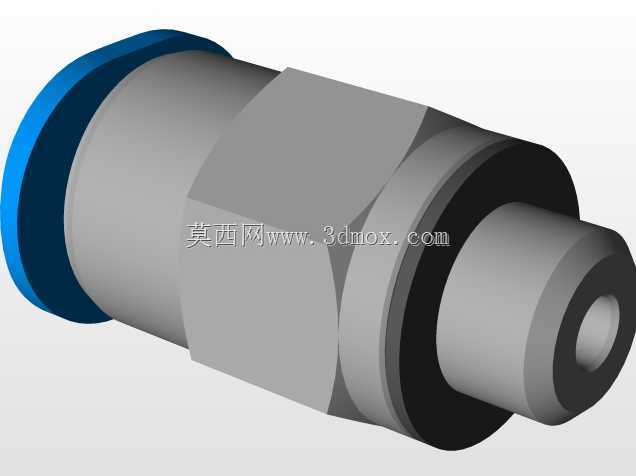

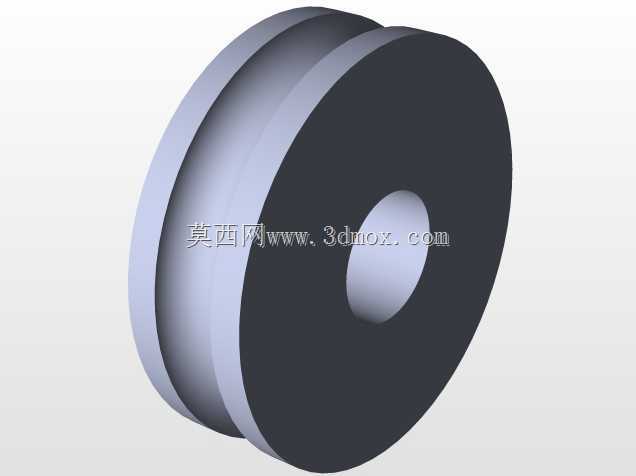

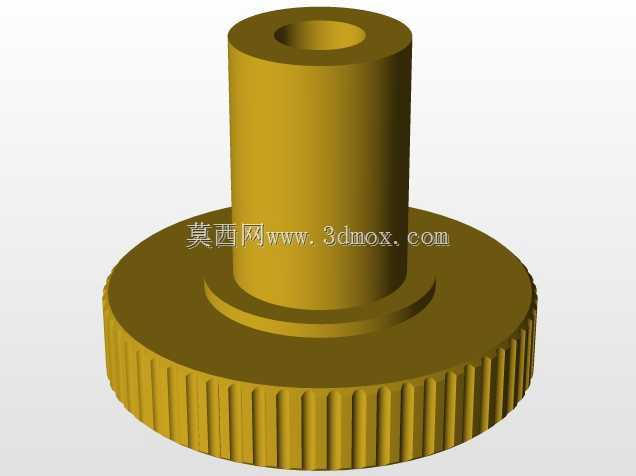

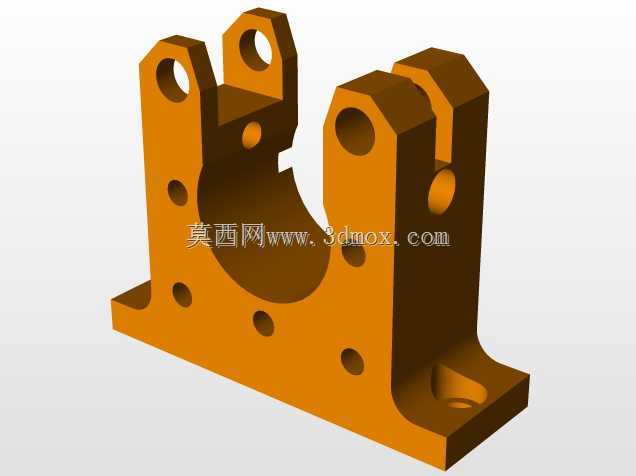

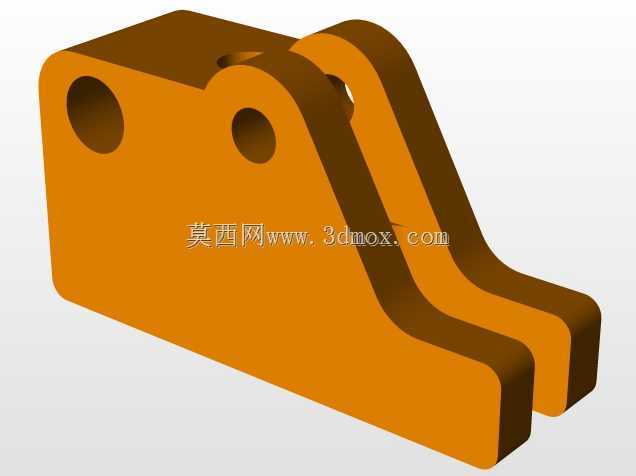

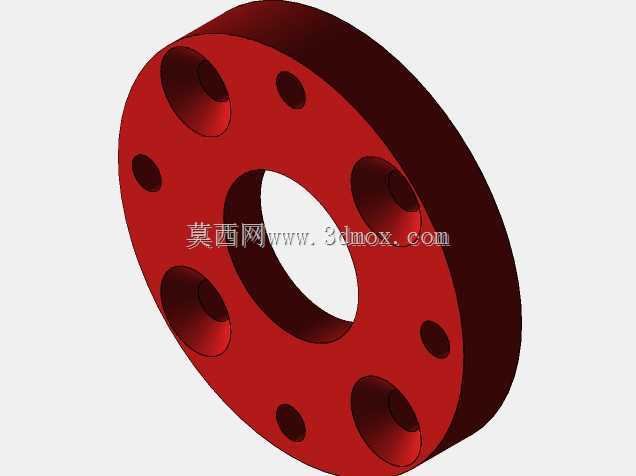

　　顶部设置的滚花调节旋钮可手动调整压轮对耗材的压紧力度，针对不同硬度、不同摩擦系数的耗材可灵活调整压紧力参数，压轮与主动送料轮的中心距可随压紧力调整自适应变化，耗材穿丝通道采用同轴导向设计，进出料端均设置带蓝色标识的PTFE导向衬套，衬套内孔与耗材直径间隙控制在0.1mm以内，可保证耗材输送过程中无偏摆、无卡滞，送料路径的直线度误差控制在极小范围内，避免耗材弯折导致的送料阻力骤增问题。安装基座采用一体化黄铜材质加工的支撑结构，基座上预留的多个沉头安装孔可直接适配NEMA17规格步进电机的安装定位，安装孔位的位置度公差严格匹配标准42步进电机的安装尺寸，

　　基座底部的两个带安装沉台的固定孔可将整个挤出机构固定在打印机的运动滑台或者机架安装位上，安装边界的整体尺寸控制紧凑，横向宽度不超过配套步进电机的本体宽度，纵向伸出长度可适配近程挤出的安装距离要求，无需额外设计转接支架即可完成装配。送料齿轮组采用行星减速结构设计，太阳轮与电机输出轴直连，三个行星轮均匀分布在齿圈内部，传动过程中载荷均匀分布在多个轮齿上，相比单级齿轮传动具备更高的承载能力与更小的传动回差，送料过程中齿轮传动的平稳性更好，可实现毫米级的精准送料控制，在高速打印、回抽动作频繁的打印场景下，也能保证送料长度的精准性，减少打印件出现的拉丝、缺料、层厚不均等问题。从实际应用场景来看，

　　该挤出结构可直接替换现有桌面级3D打印机的近程挤出单元，也可用于定制化3D打印设备的送料系统搭建，所有结构尺寸均参照实际量产挤出机的实物参数测绘建模，各运动部件之间的装配间隙、运动干涉检查均经过实际验证，建模过程中保留了所有装配特征、安装定位特征以及运动部件的活动空间，在进行结构改进、性能优化或者二次开发时，可直接基于该模型进行尺寸调整、零件替换或者仿真分析，无需重新测绘基础结构。结构设计过程中充分考虑了日常维护的便捷性，压紧机构、送料轮、导向衬套等易损耗部件均可单独拆卸更换，无需拆解整个挤出基座即可完成耗材卡滞清理、易损件更换等日常维护操作，基座上开设的多个减重孔在保证结构刚性的前提下降低了整体重量，安装在运动滑台上时可减少运动部件的惯量，提升打印过程中运动轴的加减速性能，进一步提升高速打印下的成型精度。
