自行车专用P1级高强度连接吊耳结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:458729
  • 自行车专用P1级高强度连接吊耳结构
  • 自行车专用P1级高强度连接吊耳结构

  日常做自行车结构配套设计的时候,这类吊耳属于车架与附属部件衔接的核心受力件,很多新手建模的时候容易忽略受力路径的优化,要么把过渡圆角做太小应力集中,要么安装孔位的同轴度公差留得不合理,后期装车要么出现装配干涉,要么骑行过程中受交变载荷出现开裂。先从实际应用场景说,这个构件主要用在民用通勤自行车、入门运动自行车的车架后段衔接位置,用来连接车架立管与后挡泥板、货架或者脚撑的安装支点,部分折叠车的折叠锁止结构旁也会用到同类型的吊耳做受力传导,日常骑行过程中,这个部件需要承受来自后轮的颠簸冲击、载人载物时的垂直载荷,还有转向过程中带来的侧向扭力,所以结构设计的时候不能只看外形好不好看,得先把受力路径捋顺。

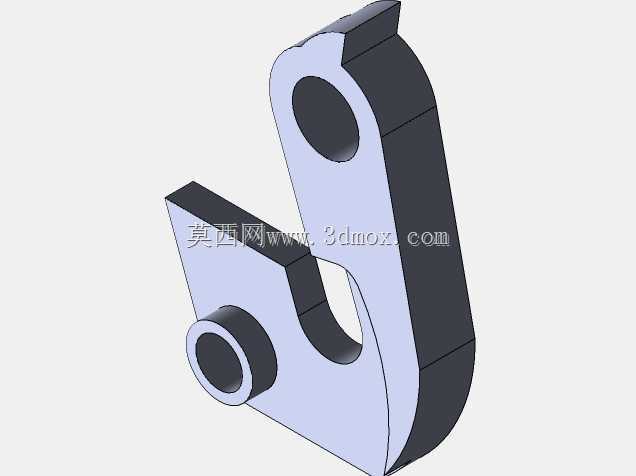

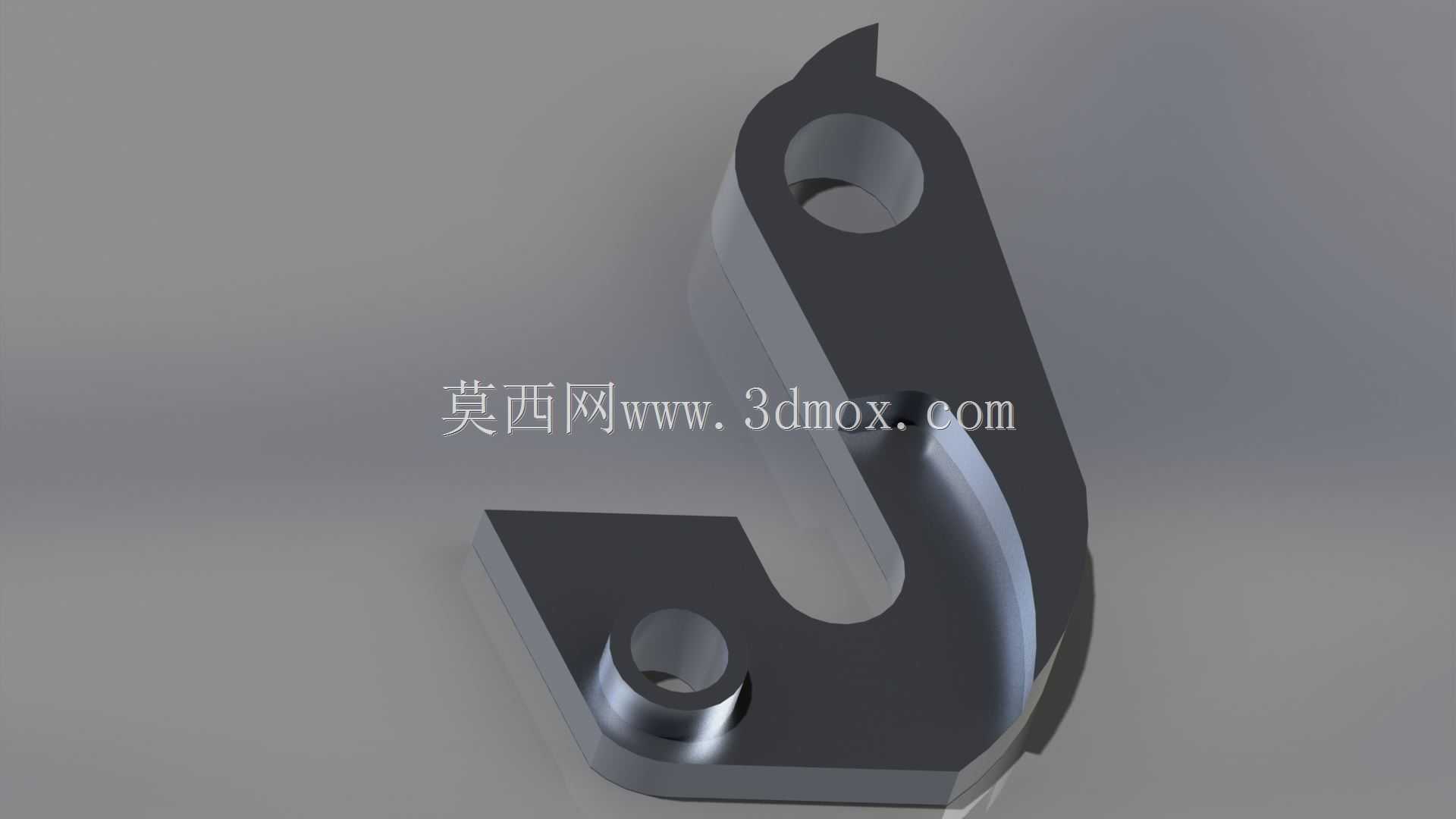

  从结构功能上看,这个吊耳做了双安装孔的布局,上方的通孔是用来穿销轴与车架预设的安装座铰接,下方带凸台的沉孔是用来锁紧固定附属配件,凸台的设计一方面是增加孔位的接触面积,降低锁紧时的面压,避免薄板材被螺栓压溃,另一方面沉孔结构可以把螺栓头埋入构件平面内,不会突出表面刮碰骑行者的衣物或者其他管线。中间的S型弯曲结构不是为了造型特意做的,是为了避让车架后三角的管材轮廓,同时给安装工具留出操作空间,要是做成直板式的结构,安装的时候扳手根本伸不进去拧螺栓,而且直板式的结构在受垂直冲击的时候,应力会直接沿着板材直线传导到安装孔位,很容易在孔边出现应力开裂,做了弧形过渡之后,载荷会沿着弧面均匀分散,整体的抗冲击韧性会提升不少。

  设计思路上,首先要确定安装边界,上方铰接孔的中心到下方安装孔的中心距是严格匹配对应车架的安装点位的,偏差不能超过0.2mm,不然装车的时候会出现孔位错位,螺栓硬穿进去会带来额外的装配应力。构件的整体厚度要根据载荷等级来定,日常通勤车使用的话厚度选3mm的冷轧钢或者6061铝合金就足够,要是做载重自行车的配套,厚度要加到5mm,同时过渡圆角的半径不能小于板材厚度的1.5倍,不然折弯或者冲压的时候容易出现裂纹,后期使用过程中应力集中的位置也容易疲劳断裂。两个安装孔的孔径公差要选H7级,上方铰接孔因为要相对转动,内孔的粗糙度要达到Ra1.6,避免销轴快速磨损,下方的固定孔因为是锁紧用,粗糙度Ra3.2就满足使用要求,不需要做太高的精度浪费加工成本。

  外形尺寸方面,构件整体的外轮廓宽度要控制在安装座的宽度范围内,不能超出车架管材的外沿,不然骑行过程中容易碰到旁边的辐条或者刹车线,S型弯的折弯角度要根据车架管材的弧度来匹配,保证安装之后构件的平面和车架安装面完全贴合,不能出现翘边,不然锁紧之后构件会有预加应力。边缘位置全部做了R1的倒钝处理,没有尖锐的毛刺,一方面是避免安装的时候划伤操作人员,另一方面也减少应力集中的点位。实际建模的时候,要先把两个安装孔的中心位置定好,再根据避让空间绘制中间的过渡轮廓,先做整体的拉伸凸台,再做孔位的切除,最后添加圆角和倒角特征,不要用太复杂的曲面特征,毕竟这类五金件都是冲压或者铣削加工,特征越简单加工成本越低,量产的时候良率也更高。

  很多人做这类配件设计的时候,容易忽略安装后的受力方向,把吊耳的受力面做反,导致实际使用的时候构件受反向力出现变形,建模的时候一定要模拟实际装车的受力状态,给铰接孔添加固定约束,在下方安装孔位置施加垂直向下的载荷和侧向的扭力,做一遍静力学仿真,看应力集中的位置是不是在过渡圆弧处,最大应力值有没有低于材料的屈服强度,要是应力超了,要么加大过渡圆角,要么适当增加局部厚度,不要盲目整体加厚增加重量,毕竟自行车配件对重量还是有一定要求的,过重的配件会增加整车的重量,影响骑行体验。另外还要考虑防腐处理,钢制的吊耳做完加工之后要做电泳或者喷塑处理,铝合金的要做阳极氧化,避免长期接触雨水出现锈蚀,影响结构强度。
