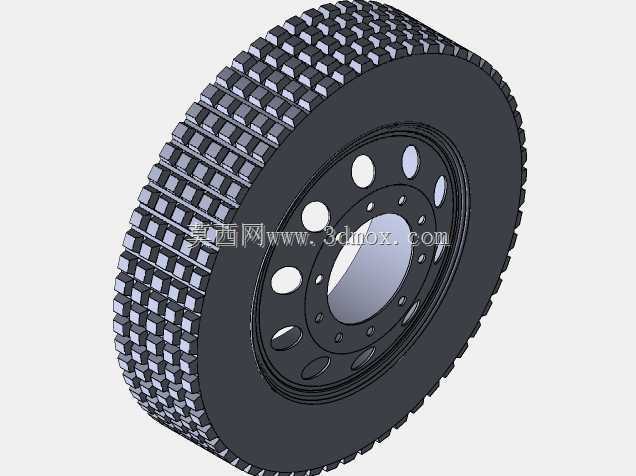

重载货运车辆驱动轮带轮毂总成结构

　　该车轮结构主要面向重载公路货运场景，适配总质量18-31吨级的重型载货车辆，承担车辆行驶过程中全部垂直载荷、驱动制动力矩以及转向时的侧向力传递作用，是商用车行走系统的核心安全部件。在实际运营场景中，这类轮胎需要应对国道、省道的非铺装破损路面，以及高速公路长距离持续行驶的温升考验，同时还要满足矿山、工地等非铺装作业面的抓地需求，因此结构设计上优先保证承载冗余与抗冲击性能。

　　从功能特性来看，胎面采用块状加深花纹设计，花纹块的排布采用交错错位布局，相邻花纹沟的宽度控制在12-18mm区间，既可以在泥泞、积雪路面有效破除水膜、嵌入路面凸起提供抓地力，又能避免石块卡入花纹沟造成胎面割伤；花纹块的根部做了R3-R5的圆弧过渡，减少应力集中导致的花纹块崩裂问题，适配重载车辆频繁起步、制动的工况需求。胎体采用多层钢丝帘线结构，设计额定充气压力下的单轮承载能力达到3500kg，满足双胎并装时的轴荷要求。

　　配套的轮毂采用钢制辐板式结构，辐板上的安装孔位严格遵循商用车通用的10孔螺栓分布圆标准，中心定位孔的尺寸公差控制在H7级，保证轮辋与车桥轴头的同轴度，避免高速行驶时出现车轮跳动问题。辐板上开设的多个椭圆形减重孔，在不降低结构强度的前提下减少了轮毂自身重量，同时可以为制动鼓提供散热风道，长下坡制动时可以引导气流带走制动鼓表面的热量，降低制动热衰退的风险。轮辋与轮胎的配合面采用15°深槽轮辋标准结构，胎圈座的粗糙度控制在Ra3.2以内，保证轮胎充气后胎圈与轮辋的紧密贴合，避免高压下出现漏气、胎圈移位的问题。

　　设计过程中优先考虑了安装维护的便利性，轮辋的拆装缺口位置与气门嘴伸出孔位做了对位标记，现场更换轮胎时可以快速对位，减少维修作业时间；轮毂的螺栓孔采用沉孔设计，螺栓头沉入沉孔后不会突出轮毂表面，避免加装轮毂装饰盖或者防滑链时出现干涉。整个车轮的安装边界需要匹配额定载荷13吨级的驱动桥，轮辋的偏距设置为135mm，保证双胎并装时的胎间距达到280mm，满足车辆转弯时双胎不会发生摩擦干涉，同时轮胎外侧与车架、挡泥板的预留间隙不小于30mm，应对满载时车架的挠曲变形以及轮胎的侧向形变。

　　在结构建模过程中，对胎面花纹的细节做了完整还原，每个花纹块的拔模斜度设置为3°，符合实际轮胎硫化成型的工艺要求；轮毂的焊接位置做了焊缝示意，辐板与轮辋的连接采用双面角焊缝，焊脚高度为8mm，满足重载下的焊缝强度要求。整个模型的装配关系完全按照实际装车状态搭建，轮胎与轮辋的配合面、轮毂与制动鼓的贴合面都做了贴合约束，可直接用于行走系统的装配干涉检查、整车质心计算以及运动仿真分析，也可作为商用车维修教学、配件展示的三维参考素材。
