卡通风格敞篷越野玩具小车结构设计

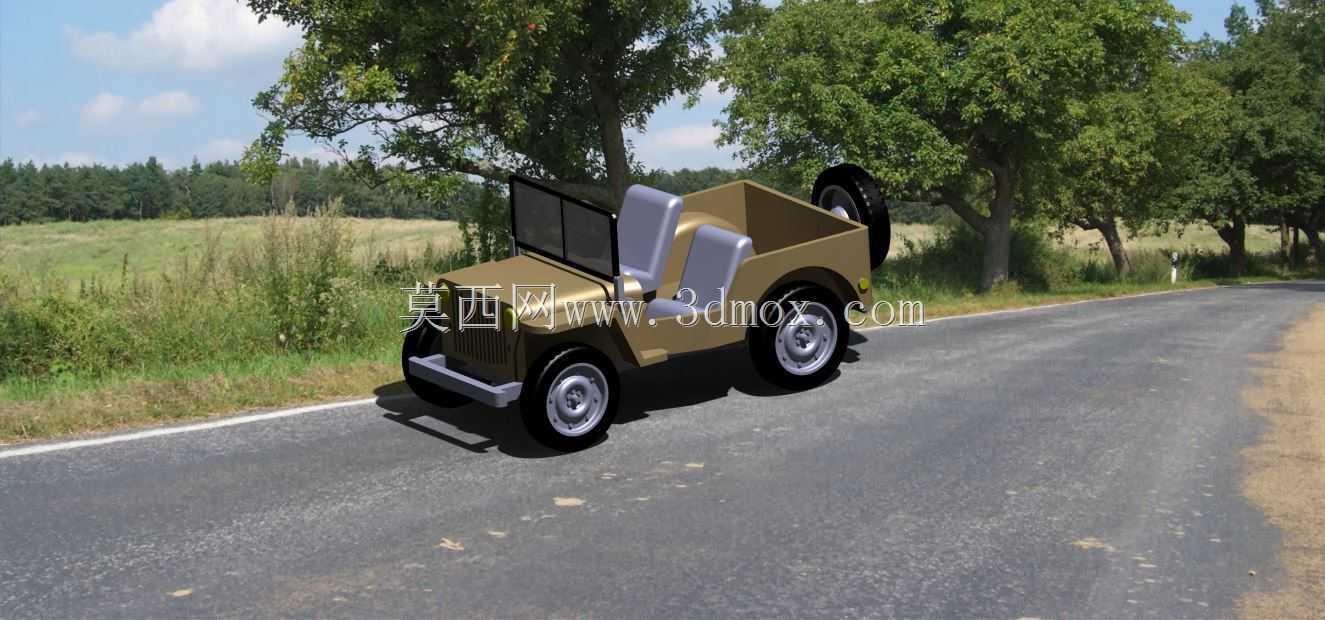

　　这款敞篷越野玩具小车的三维结构设计，核心面向儿童玩具开发、文创周边衍生以及科教模型制作场景，在结构落地层面充分兼顾了玩具生产的注塑工艺要求与把玩场景的耐用性需求。从实际用途出发，该模型既可以作为静态摆件用于桌面场景装饰、儿童场景游戏的载具道具，也可通过调整轮系配合公差，适配1:32比例的玩具动力底盘，改造为可动遥控小车的外壳结构件。设计过程中优先考虑了玩具产品的安全特性，所有外露棱边均做了R1.2以上的圆角过渡，不存在尖锐凸起结构，符合儿童玩具的安全设计规范。车身主体采用简化的威利斯吉普经典造型轮廓，在还原复古越野车型识别特征的基础上，对非必要的复杂曲面做了平直化处理，大幅降低注塑模具的抽芯难度，减少生产环节的工序成本。

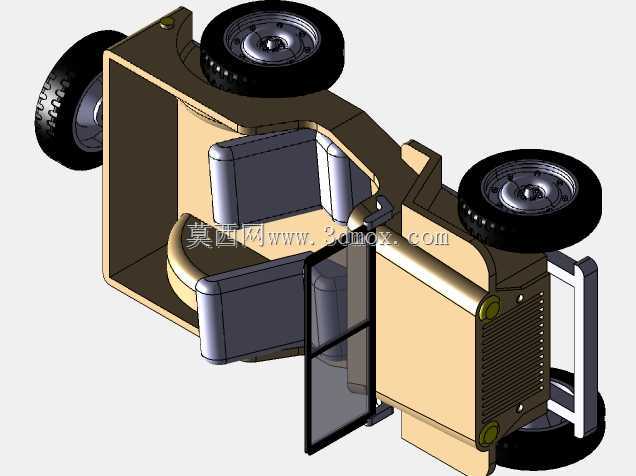

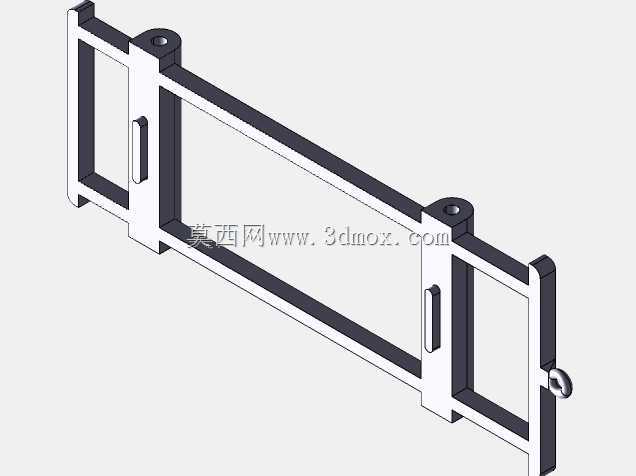

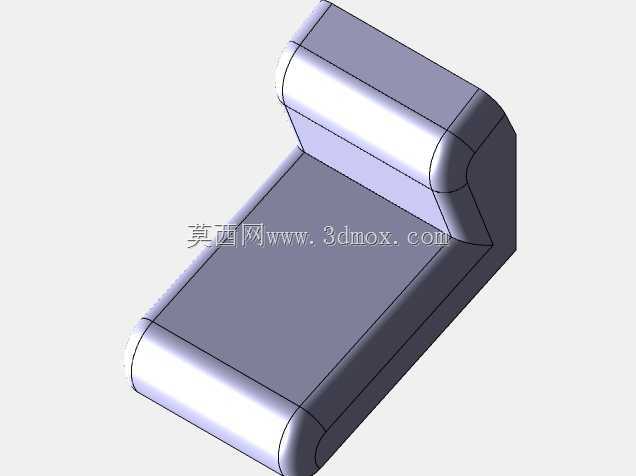

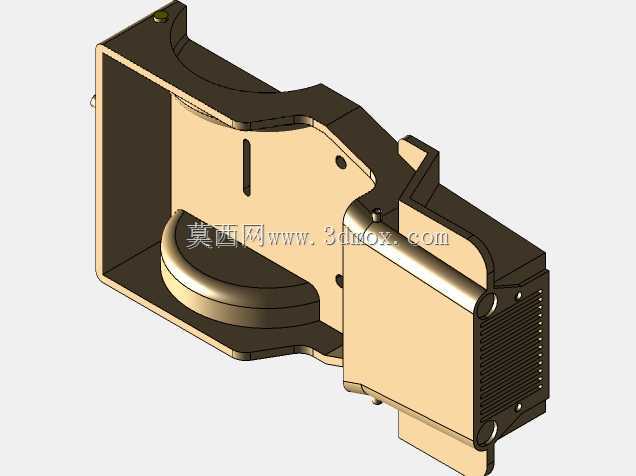

　　车身座舱部分采用无顶敞篷结构，双座椅一体成型在车身座舱内侧，座椅靠背做了12度的后倾角度，既符合真实车辆的人机工程姿态，也避免了薄壁结构在注塑冷却过程中出现的缩痕缺陷。车头部分的进气格栅采用简化的横向七条幅造型，与前保险杠一体成型，减少单独零件的装配工序；前挡风采用倾斜18度的直立平板结构，预留了2mm的安装卡槽，可直接卡入透明PC材质的仿真挡风片，不需要额外的粘接工序。车身侧面的轮拱做了外凸3mm的圆弧过渡，既还原越野车型的宽体视觉特征，也能在玩具跌落时对车轮结构形成缓冲保护，避免轮轴直接受冲击断裂。车尾部分预留了外挂备胎的安装卡位，备胎采用与行走轮一致的结构尺寸，可通用同规格的玩具轮胎零件，减少生产端的零件开模数量。轮系设计上，

　　四个行走轮采用统一的轮毂造型，轮毂做了简化的五辐凹陷结构，轮胎表面做了0.3mm深度的仿真胎纹，既保证视觉上的真实感，也能在实际把玩时提供足够的接触面摩擦力；轮轴采用直径2.5mm的标准通孔设计，可适配市面上通用的玩具金属车轴，安装时轮轴与车身轴孔的配合间隙控制在0.1mm，既保证车轮转动的顺畅度，也不会出现轮系松垮晃动的问题。整车外形尺寸控制在长122mm、宽58mm、高62mm的范围内，完全匹配常规1:32比例玩具车的尺寸规范，可直接适配通用的玩具展示盒、回力底盘以及遥控动力模组。在安装边界设计上，车身底盘部分做了平整化处理，预留了3个标准的M2螺丝安装柱，柱高4mm，可直接固定标准尺寸的回力齿轮箱或者小型遥控接收板，

　　不需要额外做结构修改；车身外壳的壁厚统一控制在1.8mm，符合ABS塑料注塑的壁厚要求，所有加强筋的厚度均不超过壁厚的60%，避免注塑过程中出现表面缩印。设计时还特意考虑了涂装工序的便利性，车身的分色边界均设计在棱线位置，比如车身主体与前脸深色部分的分界、座椅与座舱的分界，都处于曲面转折处，喷涂时不需要做复杂的遮罩处理，能大幅降低涂装环节的人工成本。针对玩具把玩过程中常见的摔碰场景，车身前后保险杠位置做了局部加厚处理，厚度达到2.5mm，能吸收大部分跌落冲击能量，避免车身出现开裂问题；车轮与轮拱之间预留了2mm的跳动间隙，即使车轮受冲击发生轻微形变，也不会出现卡滞无法转动的情况。整个模型的结构拆分逻辑完全遵循玩具生产的装配逻辑，全车身仅分为车身主体、四个车轮、一个外挂备胎、前挡风片共7个零件，没有多余的细碎结构，装配时仅需要将车轮压入车轴、备胎卡入车尾卡位、挡风片卡入前挡风槽即可完成总装，单台产品的装配工时可控制在10秒以内，适配流水线大批量生产的需求。在科教场景应用中，该模型可作为机械结构入门教学的组装套件，学生可通过组装过程了解轴孔配合、零件公差、注塑结构的基础常识，简化的结构也适合初学者进行三维建模练习，掌握曲面过渡、抽壳、装配配合的基础操作。
