多功能组合折叠工具结构设计

　　这款多功能折叠工具的结构设计，核心围绕便携场景下的多工况使用需求展开，在有限的握持主体空间内集成了十余种不同功能的作业端头，所有功能部件均采用销轴铰接在主体两侧的槽位内，非使用状态下可完全收折进主体的预留槽腔，整体外轮廓形成顺滑的圆角矩形握持结构，不会出现突出的棱角剐蹭携带物品或划伤使用者。从实际应用场景来看，这类工具主要覆盖户外作业、日常维修、应急处置等场景，不需要单独携带多件单功能工具，单手握持即可完成不同作业的切换，主体的厚度控制在18mm以内，收折后的整体长度控制在105mm，宽度32mm，可轻松放入工装口袋、随身背包侧袋甚至小型收纳包内，安装边界上不需要额外的固定结构，自身收折后形成的封闭结构即可避免功能部件意外脱出。

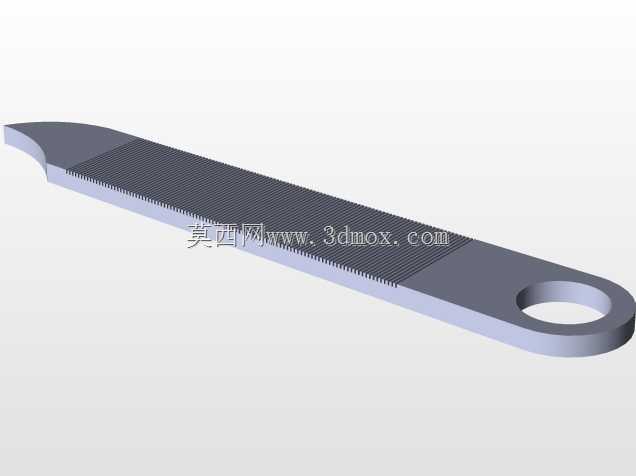

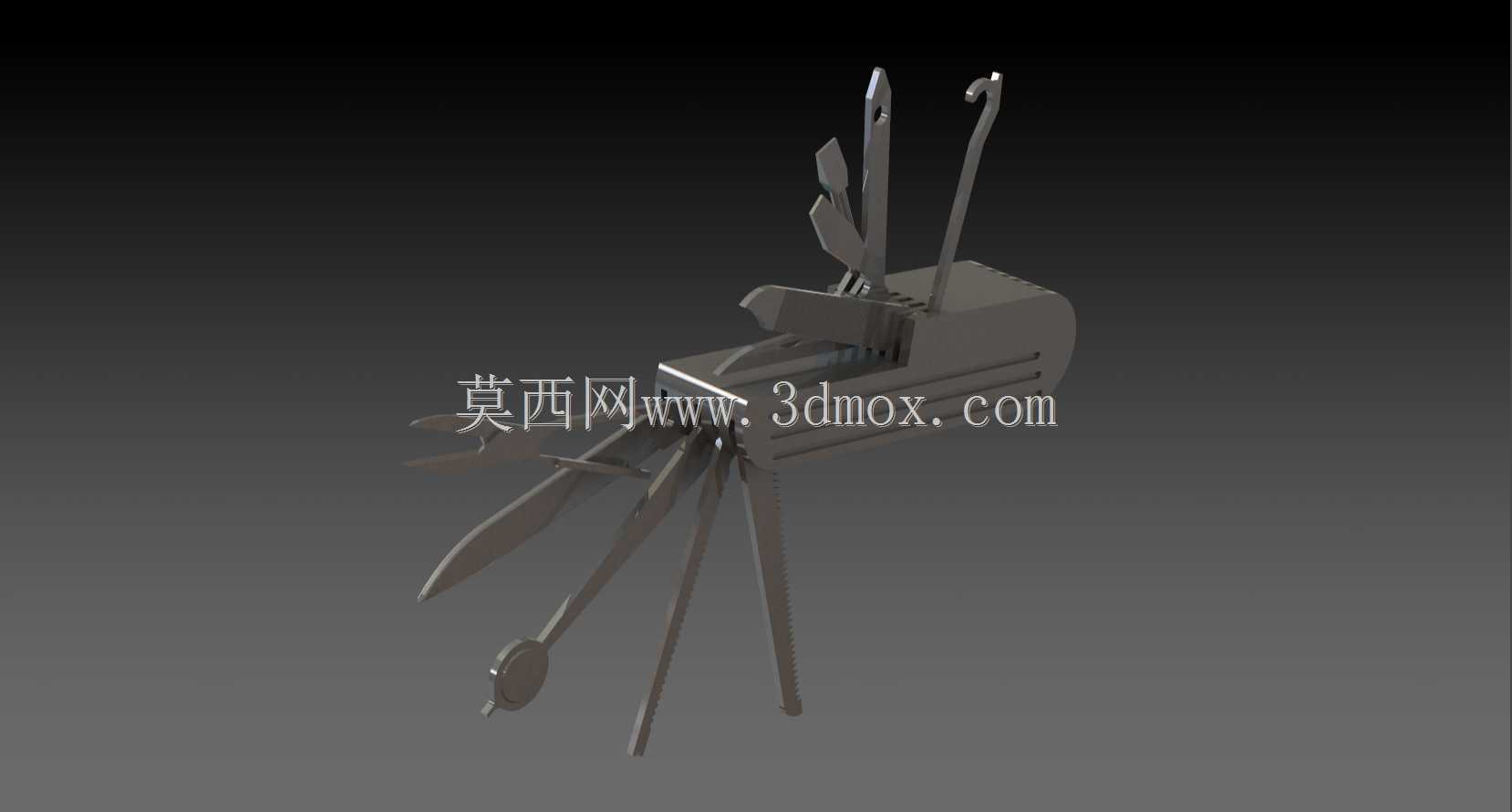

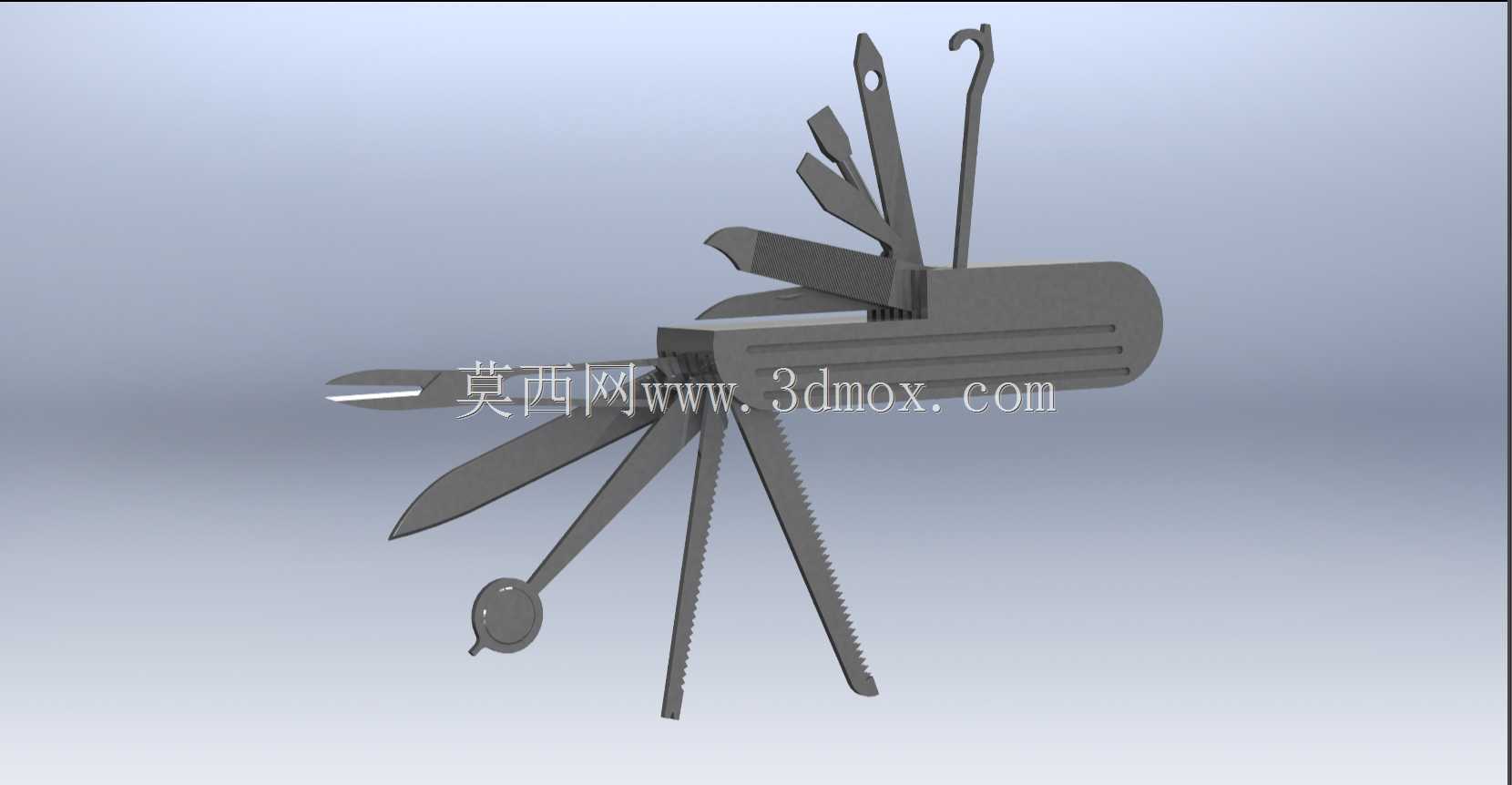

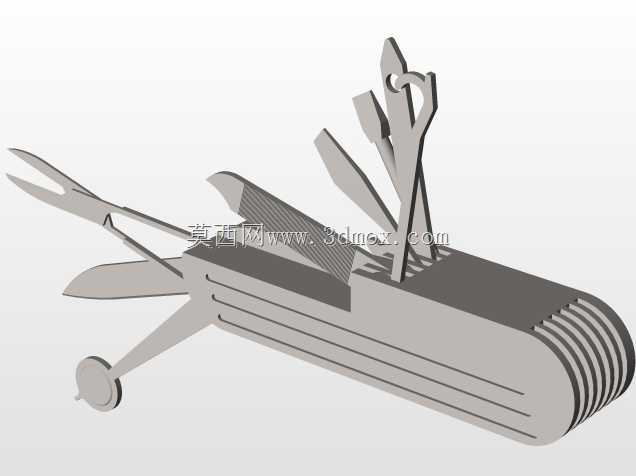

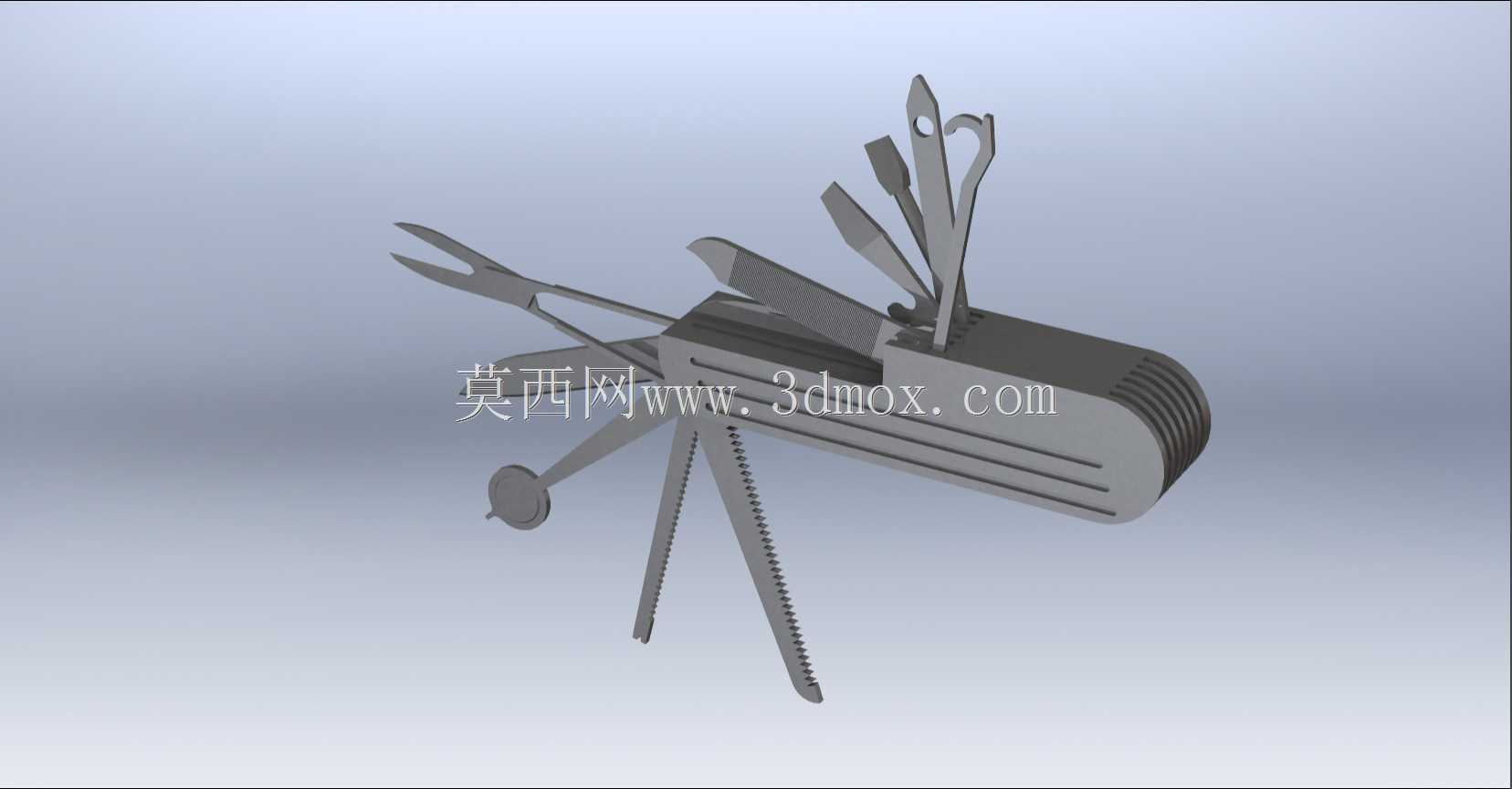

　　设计过程中首先对各功能部件的排布做了干涉校验，主体两侧的铰接位采用错位排布方式，避免不同功能部件在展开或收折过程中出现运动碰撞，每个功能部件的铰接位置都设置了对应的定位阻尼结构，展开到工作角度后可形成稳定的支撑，不会在受力作业时出现意外回折的情况。功能配置上，包含了不同刃口的切削部件，可应对软质材料裁切、硬质材料刮削的需求；锯齿结构可完成木质、塑料类材料的锯切作业，齿形参数按照细齿快切的需求设计，排屑槽深度控制在1.2mm，避免锯切过程中卡屑；带钩型的端头可作为提挂、牵拉结构使用，应对小型物件的提拉、缝隙勾取作业；圆头的镜面部件可作为信号反射镜使用，在户外应急场景下可反射光线传递位置信号；尖头的锥状结构可完成小孔穿刺、软质材料钻孔作业；剪刀结构采用交叉铰接设计，刃口贴合度通过铰接位的预紧弹簧控制，可完成薄型材料的剪切作业。

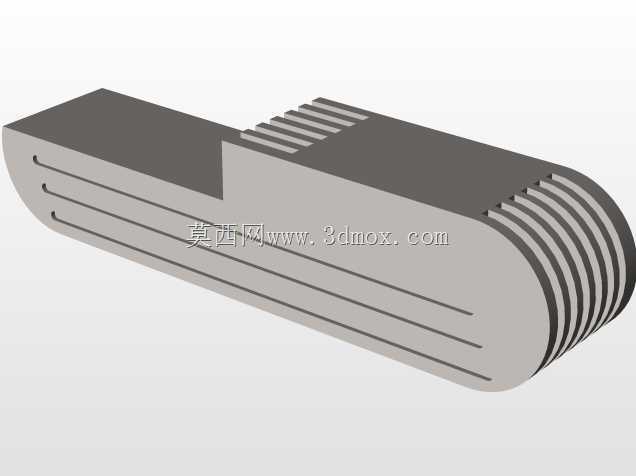

　　主体结构采用叠片式锁紧设计，两侧的金属衬片通过紧固件连接成整体，所有功能部件的铰接销轴都固定在两侧衬片之间，销轴的两端做铆压处理，避免长期转动后出现销轴脱出的问题。每个功能部件的根部都设计了对应的定位凹坑，与衬片上的弹性定位珠配合，实现收折和展开两个位置的定位，使用者在扳动功能部件时可感受到清晰的档位反馈，不需要额外观察即可确认部件是否展开到位。握持部分的外轮廓做了多段圆弧过渡，贴合手掌的握持曲线，即使长时间施力作业也不会出现硌手的问题，边缘位置全部做了R0.8的圆角处理，没有尖锐的加工棱角。

　　从结构强度的设计考量来看，所有功能部件的展开位置都设置了受力支撑面，当部件完全展开后，部件根部的平面会与主体的端面贴合，作业时的受力会直接传递到主体结构上，而不是仅靠铰接销轴承受剪切力，大幅提升了大受力作业下的结构可靠性。比如主切削刃展开后，根部的抵接面与主体端面完全贴合，在进行切削作业时，切削力会通过抵接面直接传递到整个握持主体，销轴仅起到转动定位的作用，不会承受作业载荷，避免长期使用后销轴变形导致部件松动。不同功能部件的厚度根据其受力需求做了差异化设计，主切削刃、锯条这类受力较大的部件厚度设置为3mm，剪刀、锥子这类受力较小的部件厚度设置为2mm，在保证结构强度的前提下尽可能控制整体重量，成品整体重量控制在180g左右，长时间随身携带不会产生明显的负重感。

　　在运动仿真的校验过程中，对每个功能部件的转动行程都做了极限位置验证，确保每个部件从完全收折到完全展开的转动过程中，不会与其他部件、主体结构发生干涉，相邻部件的转动间隙控制在0.3mm，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞。收折状态下所有功能部件的端头都隐藏在主体的槽腔内，外部没有突出的尖锐部分，即使和其他物品放在一起，也不会划伤其他物件或者在携带过程中误开。这类集成式的工具结构设计，核心是在有限的空间内最大化拓展功能覆盖范围，同时通过合理的结构排布和受力设计，保证每个功能都能达到接近单功能工具的使用性能，不会因为集成设计而出现功能鸡肋、结构强度不足的问题，在日常维修、户外出行、应急储备等场景下都能发挥稳定的作用。
