单级圆柱齿轮减速箱体结构三维设计

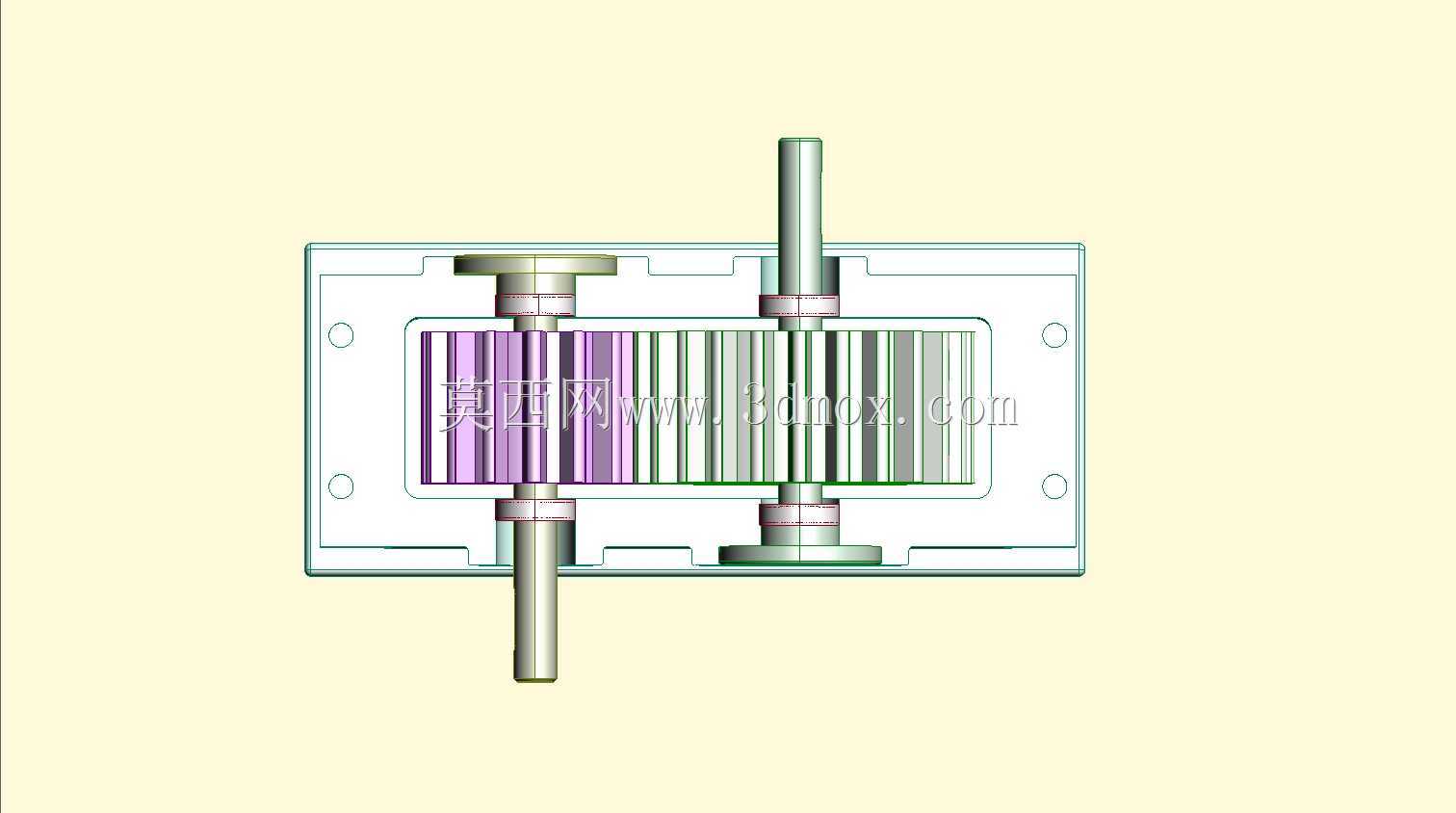

　　在常规工业传动场景里，这类圆柱齿轮减速结构是动力匹配环节的核心部件，常被布置在原动机与工作机之间，用来匹配两者的转速差、放大输出扭矩，适配输送线辊筒驱动、小型搅拌装置动力输入、轻工设备传动组等对转速扭矩有明确匹配要求的工况。从结构设计逻辑来看，整个箱体采用剖分式结构设计，上下箱盖结合面经过精度加工，保证装配后轴承孔的同轴度与密封性能，避免传动过程中出现润滑油渗漏或者齿轮啮合错位的问题。箱体底部设置一体化铸造的安装底座，底座上预留的安装孔位可直接通过螺栓固定在设备机架的安装平面上，安装时需要保证输入输出轴的轴线与配套传动部件的轴线同轴度误差控制在允许范围内，避免额外的径向载荷作用在轴承上缩短部件使用寿命。箱体侧面的轴承端盖位置，

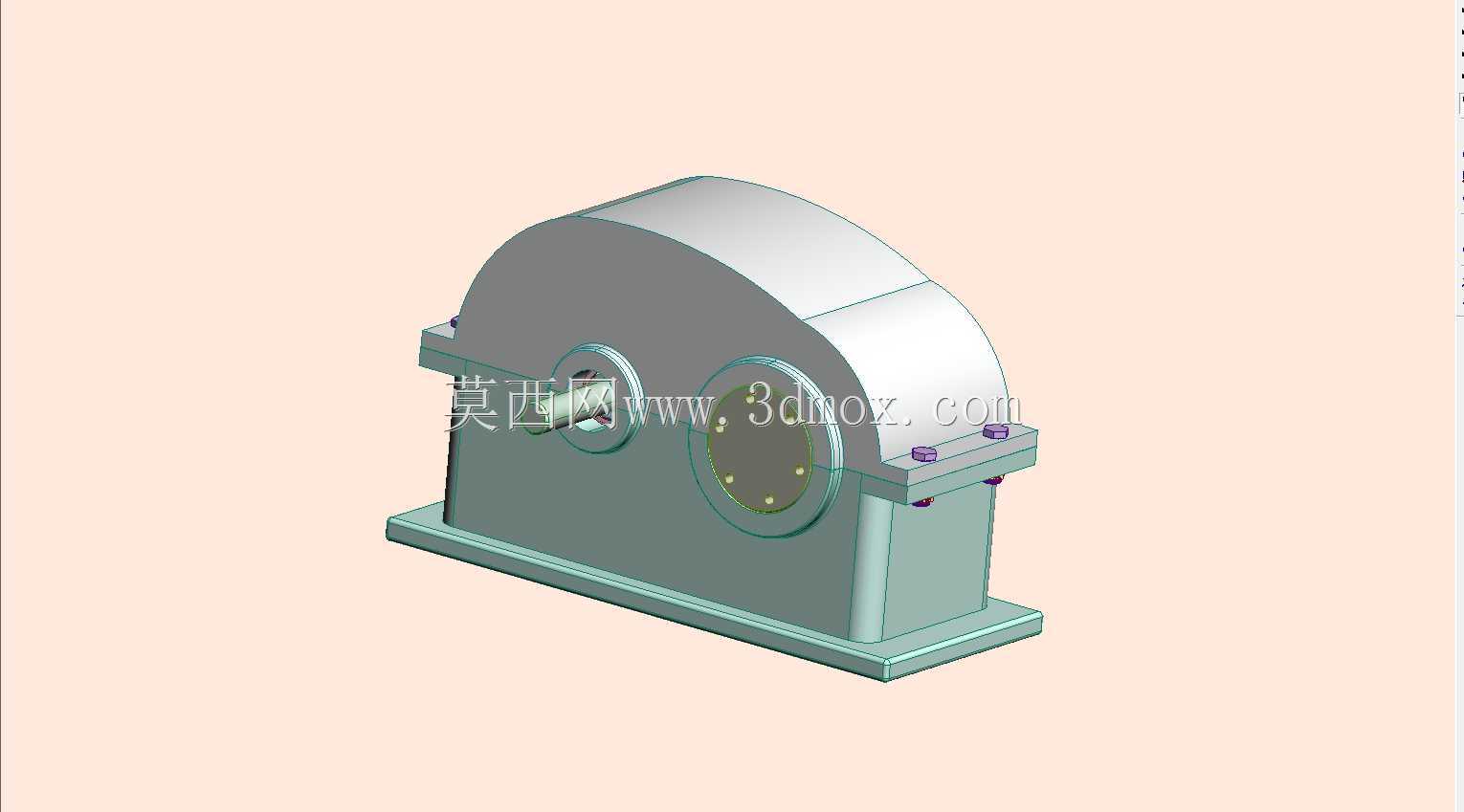

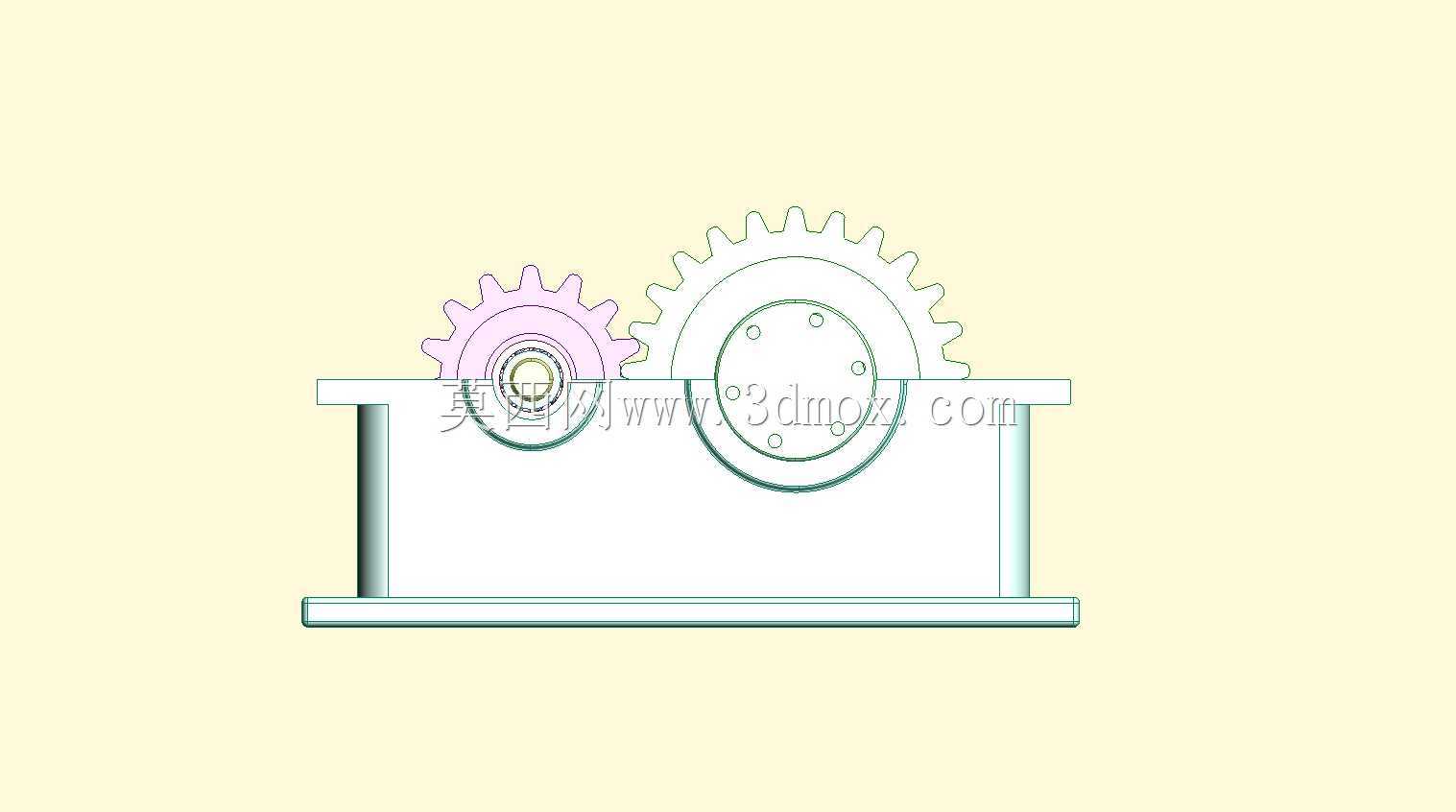

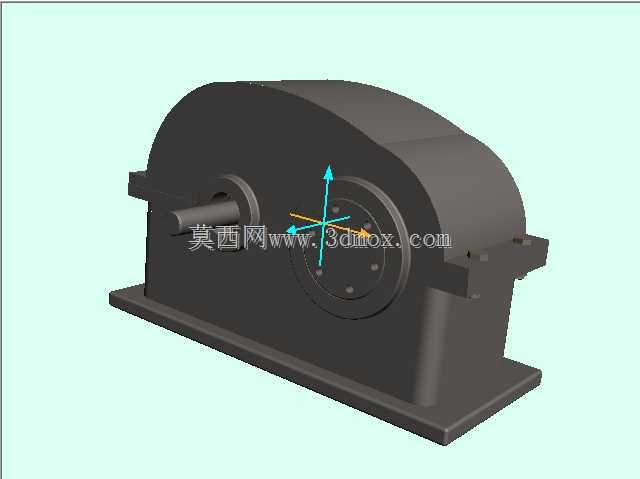

　　设计了均匀分布的螺栓连接孔，用来固定轴承端盖，同时可以通过调整端盖处的密封垫片厚度，适配不同厚度的轴承定位需求，也能在后期维护时方便拆卸检查内部齿轮啮合与轴承磨损情况。输入轴端的法兰连接结构，可直接与电机输出轴通过联轴器对接，不需要额外加装过渡连接座，减少了传动链的长度，降低了整体安装空间占用。输出轴端的轴伸尺寸经过扭矩校核，可适配链轮、齿轮、带轮等多种传动连接件，满足不同设备的动力输出连接需求。箱体顶部的弧形结构是为了适配大直径齿轮的回转空间，在保证齿轮运转不与箱体内壁发生干涉的前提下，尽可能压缩箱体的整体外形尺寸，减少不必要的材料浪费，同时弧形的箱盖结构也能提升箱体整体的刚性，降低传动过程中箱体产生的共振幅度。

　　箱体上设置的油位观察、放油螺塞等结构位置，都经过实际工况的合理性验证，注油口位置可以保证齿轮啮合时的油浴润滑深度符合要求，放油口设置在箱体底部最低位置，方便后期更换润滑油时彻底排空箱体内的废油与磨损产生的金属碎屑。在建模过程中，所有的安装孔位、轴承孔、结合面的尺寸都严格按照机械设计手册的公差要求进行参数化绘制，装配时可直接验证各部件的干涉情况，比如齿轮啮合的侧隙、轴承与轴的配合过盈量、端盖与箱体的贴合间隙等，都能在三维环境下提前完成校验，减少实际加工装配时出现的尺寸匹配问题。这类减速结构的传动效率稳定，在额定负载工况下的传动效率可保持在较高水平，日常维护只需要定期更换润滑油、检查轴承磨损情况即可，不需要复杂的维护操作，

　　适合在多种通用工业设备的传动环节中使用。安装边界方面，底座的安装孔间距、轴伸的中心高尺寸都遵循通用的安装尺寸规范，可直接替换同规格的老旧减速装置，不需要对原有设备的安装机架进行额外改造，降低设备升级改造成本。箱体的壁厚设计经过刚度校核，在承受额定负载的齿轮啮合力冲击时，不会出现明显的形变，保证齿轮始终处于正确的啮合位置，避免因箱体形变导致的齿轮偏磨、噪音增大等问题。
