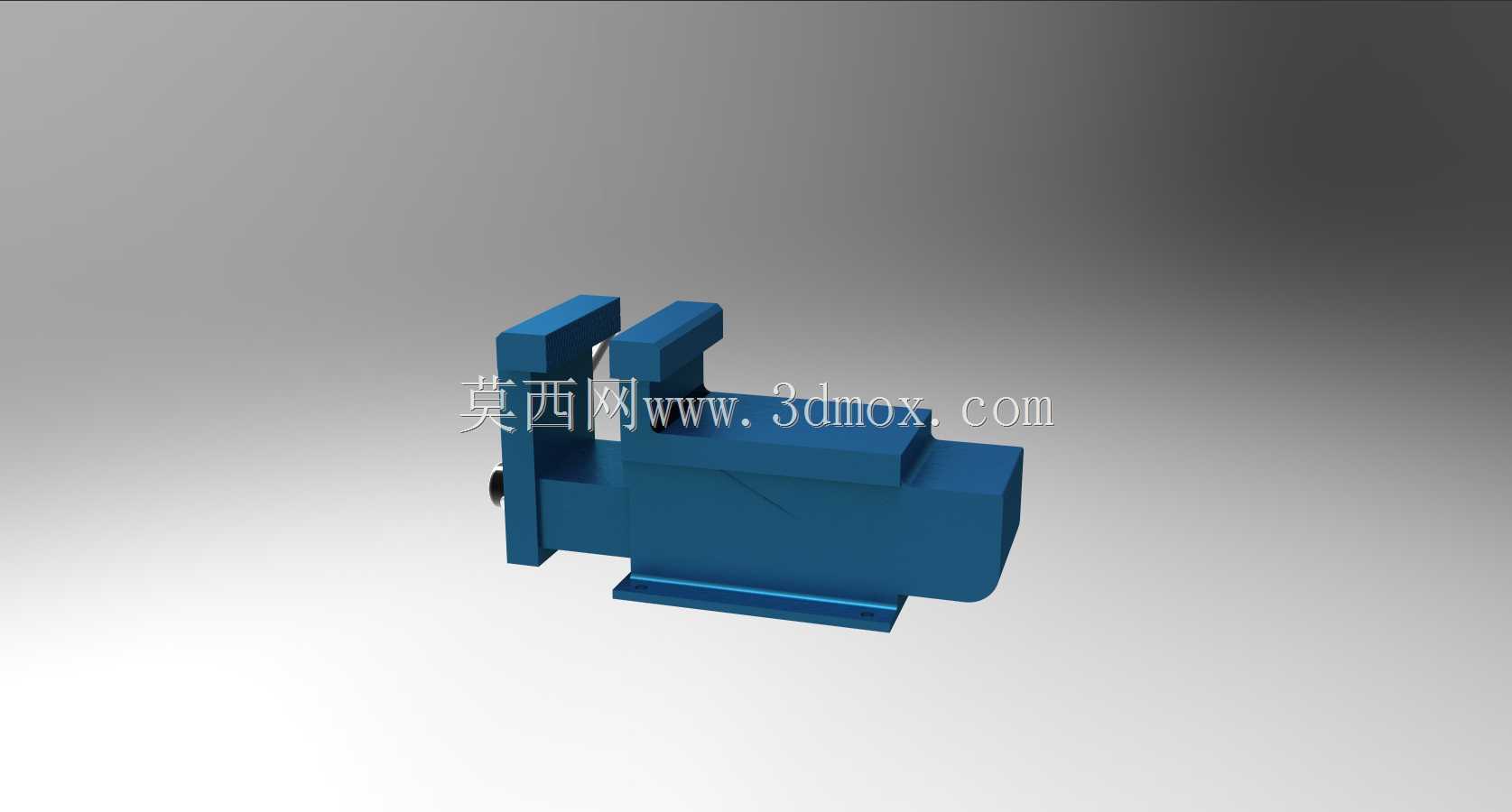

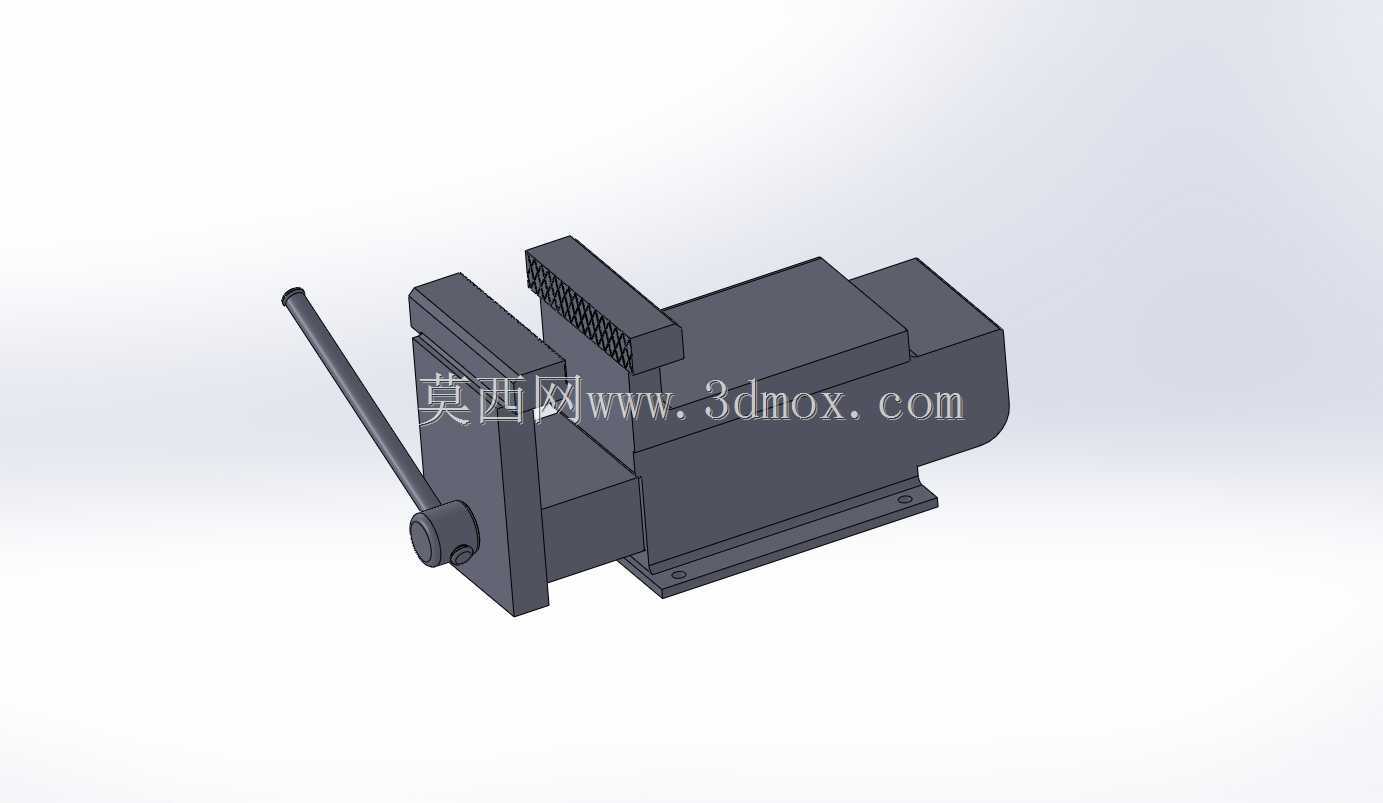

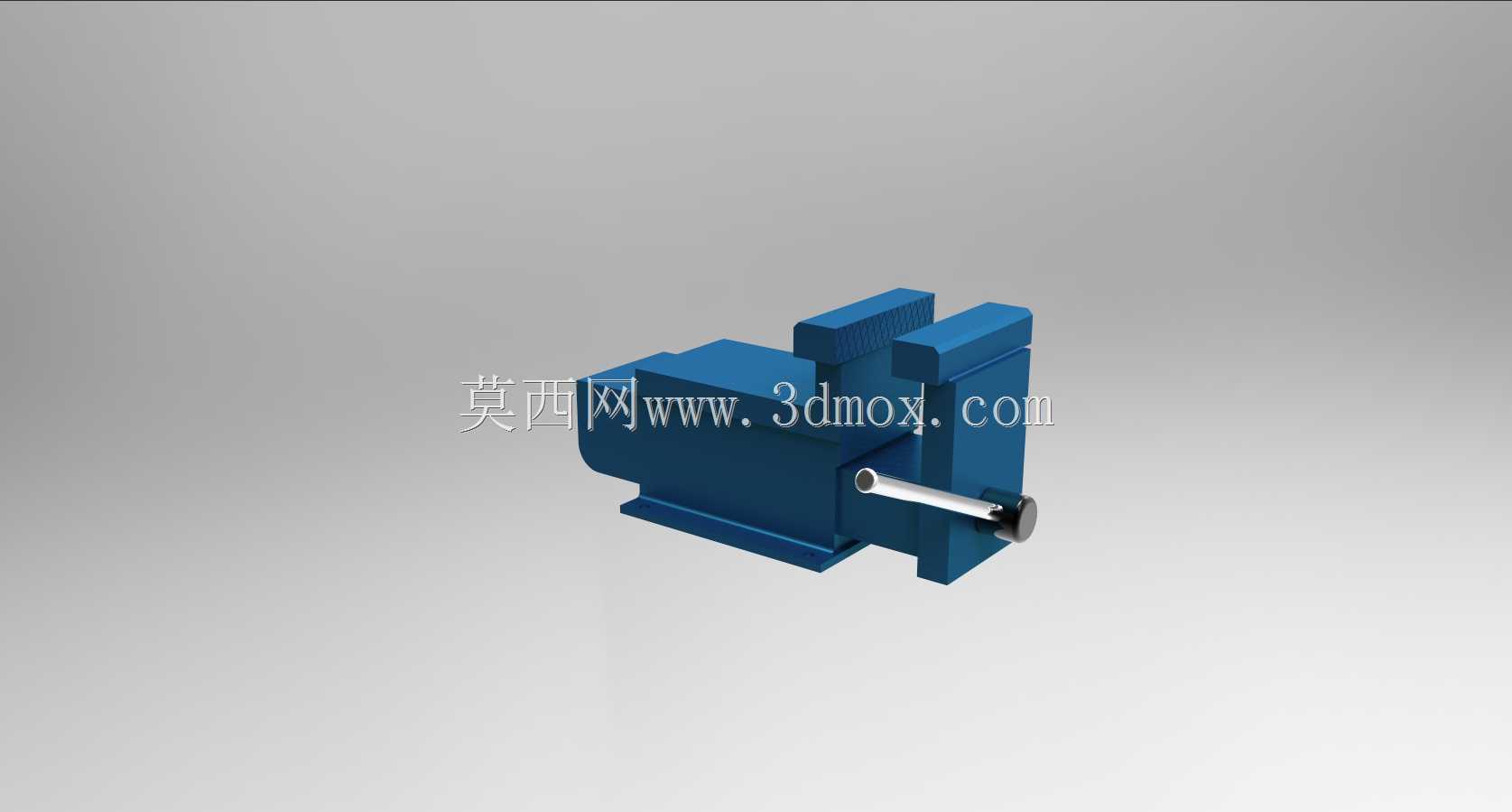

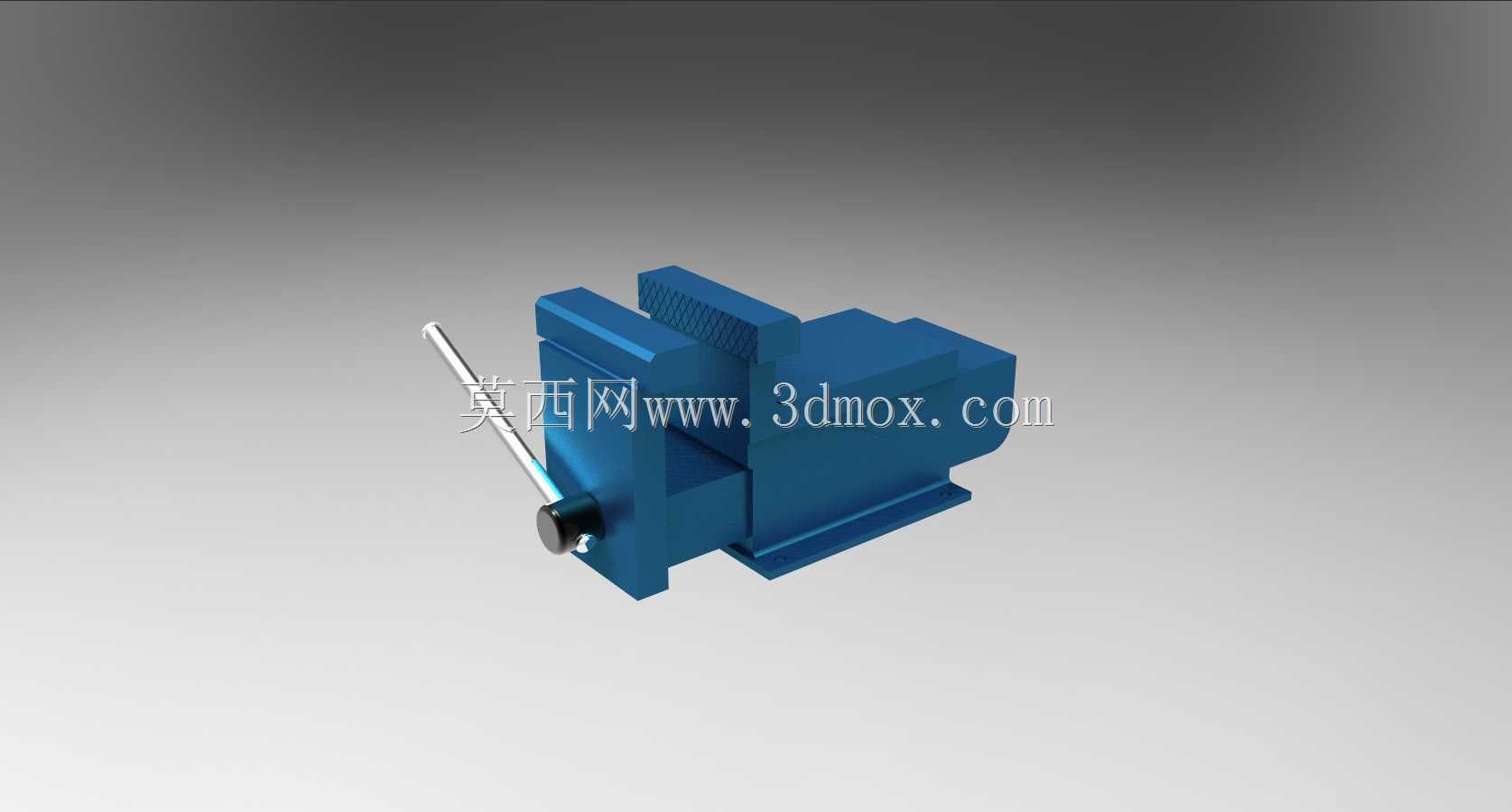

机加工固定式台虎钳夹持工装结构设计

　　在常规机械加工、钳工装配、工件修配的作业场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，这款固定式台虎钳的结构设计完全围绕工位实际夹持需求展开，没有多余的冗余结构，所有部件的受力路径都经过实际作业工况的校核。从实际安装边界来看，该台虎钳采用底座一体式安装结构，底部预留的安装孔位适配常规钳工工作台的T型槽间距，安装时不需要额外制作过渡转接板，直接通过T型螺栓即可完成固定，安装完成后整体重心落在底座中心区域，即使承受大扭矩的敲击、锉削作业也不会出现侧翻或位移。从功能特性来看，钳口部分采用带交叉齿纹的可更换钳口板，齿纹深度经过合理设计，既能够保证对金属毛坯件、型材件的夹持摩擦力，避免工件在锉削、锯切过程中打滑，

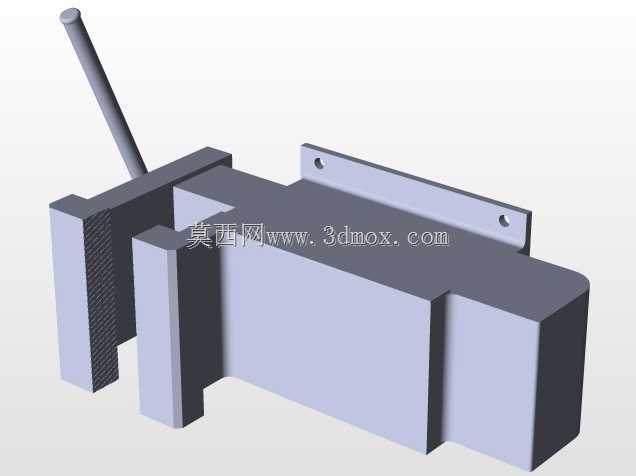

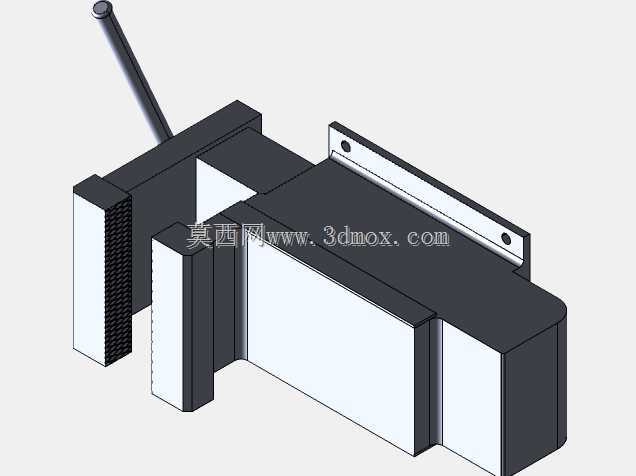

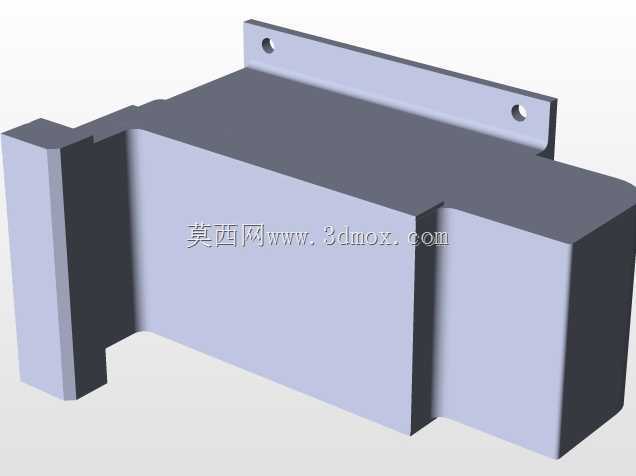

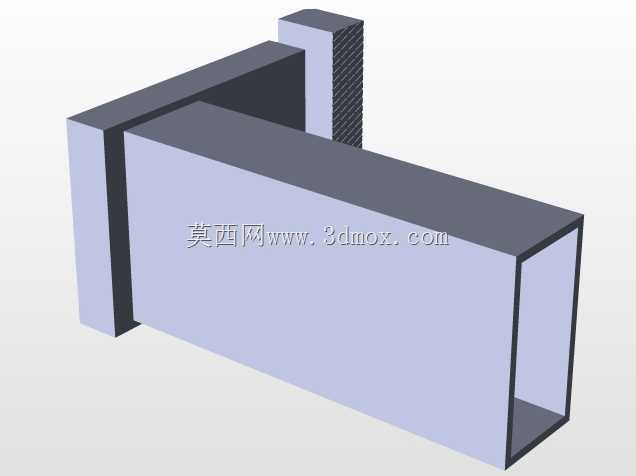

　　又不会在已加工表面留下过深的压痕，针对精加工工件的夹持，也可以直接在钳口板上加装铜质或者铝质护口，不需要改动原有钳体结构。传动部分采用梯形丝杠副结构，丝杠的导程设计兼顾了夹持行程的调节速度和夹持力的放大比，日常调节钳口开合时不需要过多转动手柄就能快速适配工件宽度，当夹紧工件时，梯形螺纹的自锁特性可以保证在承受振动载荷时钳口不会自行松脱，不需要额外增加锁紧机构。钳体部分采用整体式铸铁结构设计，固定钳身和活动钳身的配合导轨采用矩形导轨结构，配合间隙经过合理控制，既保证活动钳身滑动顺畅无卡滞，又能控制夹持时的钳口上翘量，避免工件装夹后出现角度偏差。从设计思路来看，这款台虎钳完全摒弃了不必要的旋转底座、快调机构等附加结构，

　　所有结构都服务于基础夹持功能，整体刚性优先于轻量化设计，钳身的壁厚设计充分考虑了敲击、重载夹持的受力需求，在丝杠安装座、钳口受力区域都做了局部加厚处理，避免长期使用后出现应力变形。实际使用过程中，这款台虎钳可以覆盖从小型精密零件的修配，到中型型材的锯切、锉削、钻孔作业的夹持需求，钳口最大开合度适配常规工位80%以上的工件夹持尺寸，不需要频繁更换夹持工装。手柄部分采用穿销式活动结构，不需要施加过大的力就能获得足够的夹持扭矩，同时当手柄受力超过额定载荷时会出现轻微弹性变形，避免丝杠因为过载出现螺纹损伤。在装配维修性上，所有连接部件都采用标准紧固件，钳口板的固定螺丝、丝杠的限位销都是常规标准件，日常维护更换易损件不需要专用工具，

　　在工位上就能完成拆解保养。导轨配合面预留了润滑脂加注的间隙，长期使用后可以定期涂抹润滑脂降低滑动磨损，延长整体使用寿命。从外形尺寸来看，该台虎钳的整体外轮廓尺寸适配常规钳工工作台的安装空间，安装后不会占用过多的工位操作面积，手柄转动范围内没有突出的干涉结构，操作时不会和工位上的其他工具、量具产生碰撞。活动钳身的行程限位设计合理，不会因为过度张开导致丝杠从螺母中脱出，避免日常使用中因为操作失误出现部件脱落的情况。针对不同的作业场景，这款台虎钳既可以用于普通钳工的手工修配作业，也可以固定在小型钻床、砂轮机的工作台上作为配套夹持工装使用，夹持稳定性能够满足轻载切削作业的受力要求，不会因为切削振动导致工件移位。整体结构没有复杂的曲面或者特殊加工工艺，所有零部件都可以通过常规的机加工工艺完成生产，制造成本可控，同时结构强度能够满足工业级工位的长期高频使用需求，不会因为日常的敲击、重载夹持出现结构损坏。
