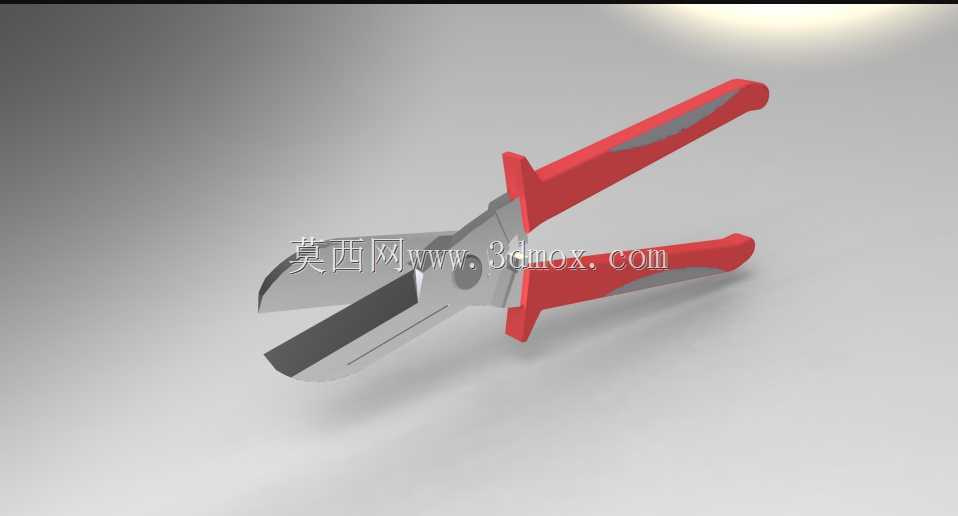

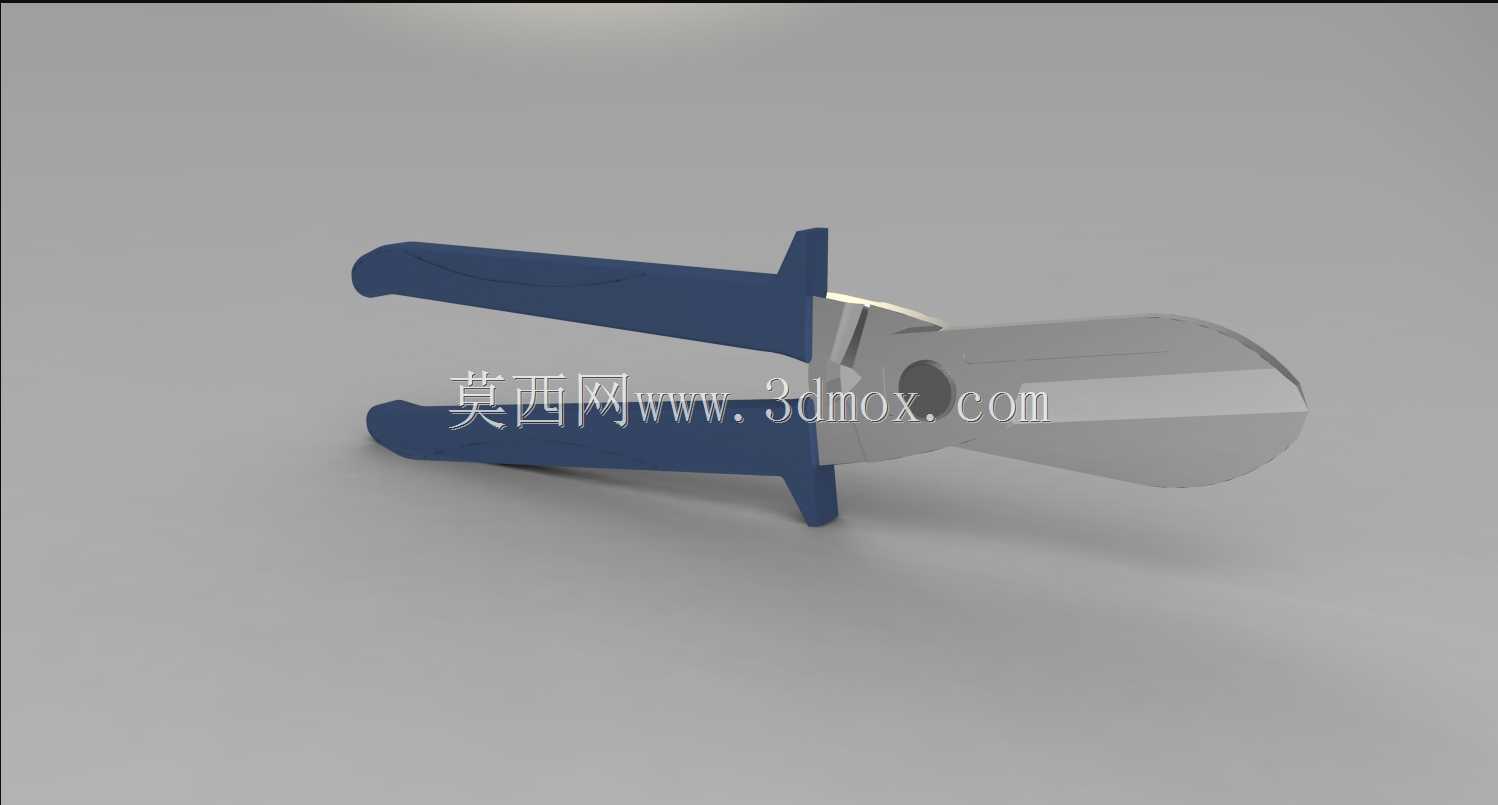

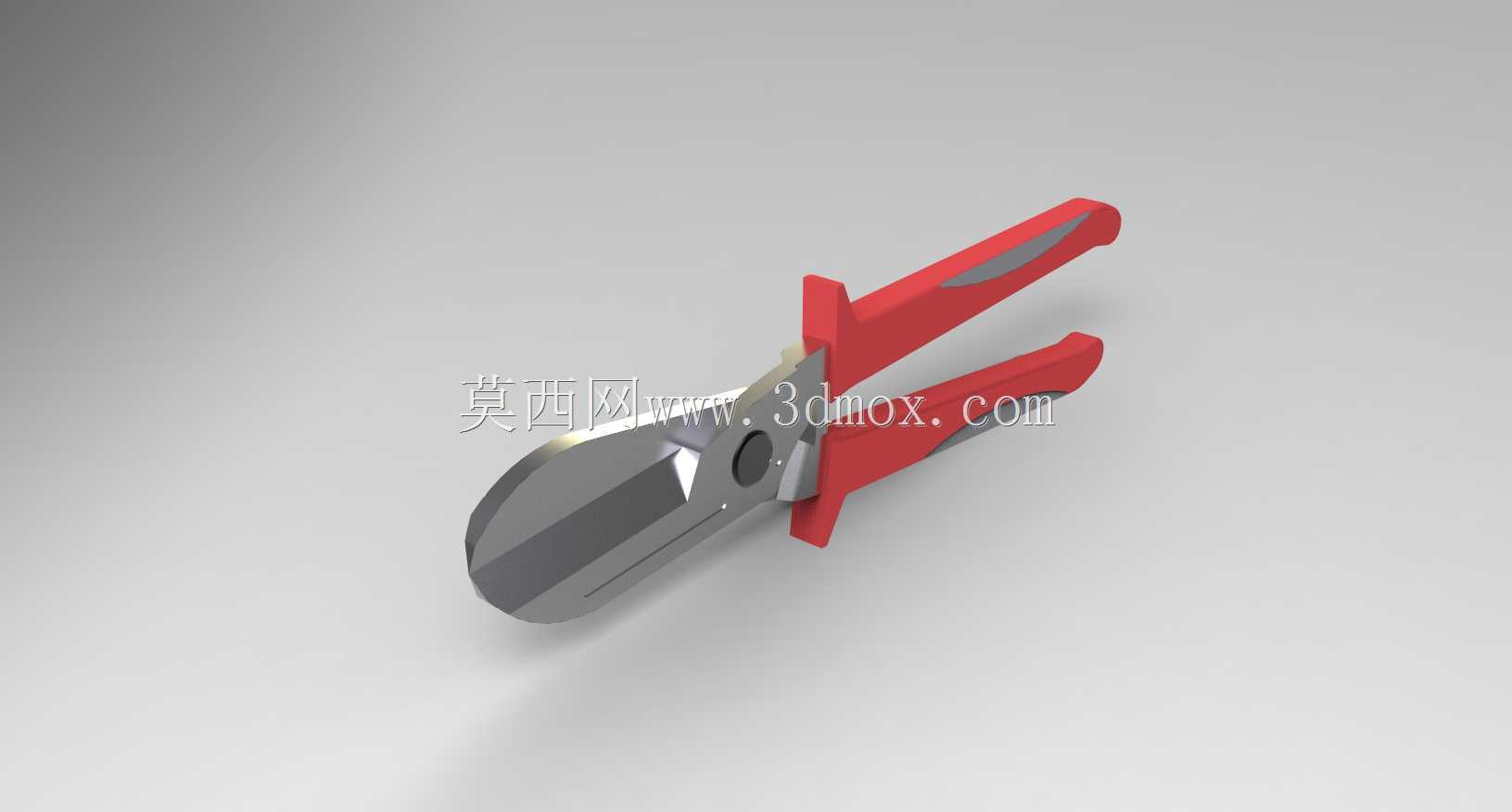

工业级手动金属板剪切工具结构设计

　　这款手动金属板剪切工具，主要面向薄金属板材的现场加工作业场景，在钣金维修、五金加工、管线铺设、现场装修等作业环节中，能够替代大型剪切设备完成小范围、高精度的板材裁切作业，尤其适合作业空间受限、无法布设大型剪切设备的现场施工场景，比如通风管道安装现场的边角修裁、金属围护板材的现场裁切、小型五金件的毛坯料剪切等工况，都能依靠这类工具完成作业，无需额外接电或配套气源，单人即可操作，大幅降低现场作业的设备布设成本。从功能特性来看，这款剪切工具的刃口采用平直开刃设计，刃口咬合间隙控制在0.02mm以内，能够保证剪切0.3mm到1.2mm厚度的冷轧钢板、镀锌钢板、铝板时不会出现板材卷边、毛刺过大的问题，刃口根部做了加厚处理，

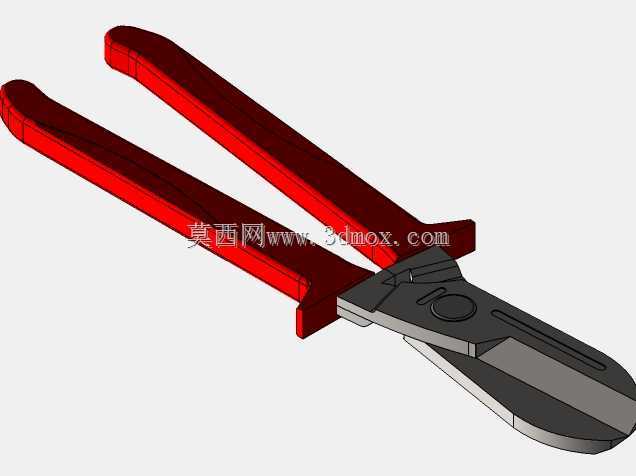

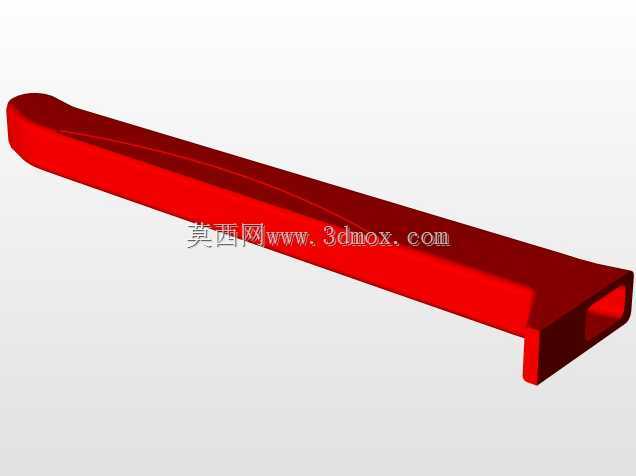

　　剪切受力时不会出现刃口崩裂、变形的情况，相比普通民用剪刀，其刃口的洛氏硬度达到HRC55-60，能够长期剪切金属板材而不出现快速钝化。手柄部分采用双色注塑的包覆设计，内层为硬质结构件承担受力传导，外层为软质防滑材质，握持时能够贴合手掌的受力曲线，长时间作业时减少手掌的压痕与疲劳感，手柄与刃身连接的位置设置了挡边结构，能够避免剪切作业时手部向前滑移碰到刃口造成工伤，符合手动五金工具的安全设计规范。在设计思路上，这款工具的杠杆支点做了偏移优化，将支点位置向刃口侧偏移15%左右，在相同的手部握力下，刃口处的剪切力能够提升30%以上，操作人员不需要施加过大的握力即可完成较厚板材的剪切，同时两个手柄的张开角度控制在15度到65度之间，

　　符合人手握持的张合行程范围，不会出现张开角度过大导致单手无法操作的问题。刃身部分采用整体锻造后铣削成型的工艺路径，建模时对刃身的应力集中位置做了圆角过渡处理，在最大剪切受力工况下，刃身的最大应力集中点的应力值低于材料屈服强度的60%，保证长期反复受力不会出现断裂、塑性变形的问题。从外形尺寸与安装边界来看，这款工具整体闭合状态下的总长度为250mm，最大张开状态下手柄末端的间距为120mm，刃口的有效剪切长度为75mm，能够满足常规宽度的板材剪切需求，工具整体的最大宽度为85mm，在狭窄空间内作业时，只要预留出90mm以上的操作空间即可完成工具的张合动作，不需要额外的操作避让空间。手柄尾部没有设置额外的锁扣结构，

　　依靠刃口根部的贴合摩擦力保持闭合状态，日常收纳时可以直接放入工具包的常规工具位，不需要额外的固定结构，也不会出现刃口随意张开划伤其他物品的问题。在实际使用中，这款工具除了剪切平板金属材之外，也可以完成薄金属带的裁切、细金属丝的剪断作业，刃口的咬合精度能够保证剪切后的板材切口平直，不需要额外做修边处理即可直接用于拼接、折弯等后续工序，相比角磨机等电动裁切工具，它不会产生高温切屑、也没有电源线的牵绊，在高空作业、易燃易爆场景下的作业安全性更高，不会因为电动工具的火花引发安全隐患。建模过程中对各个运动部件的配合间隙做了精准模拟，保证手柄张合时刃口的全程咬合都保持均匀间隙，不会出现局部间隙过大导致剪切卡滞、或者间隙过小导致开合阻力过大的问题，手柄的包覆层与内部金属骨架的配合面做了卡槽结构设计，长期使用不会出现包覆层滑脱、移位的问题。
