0705封装表面贴装式振荡器结构设计

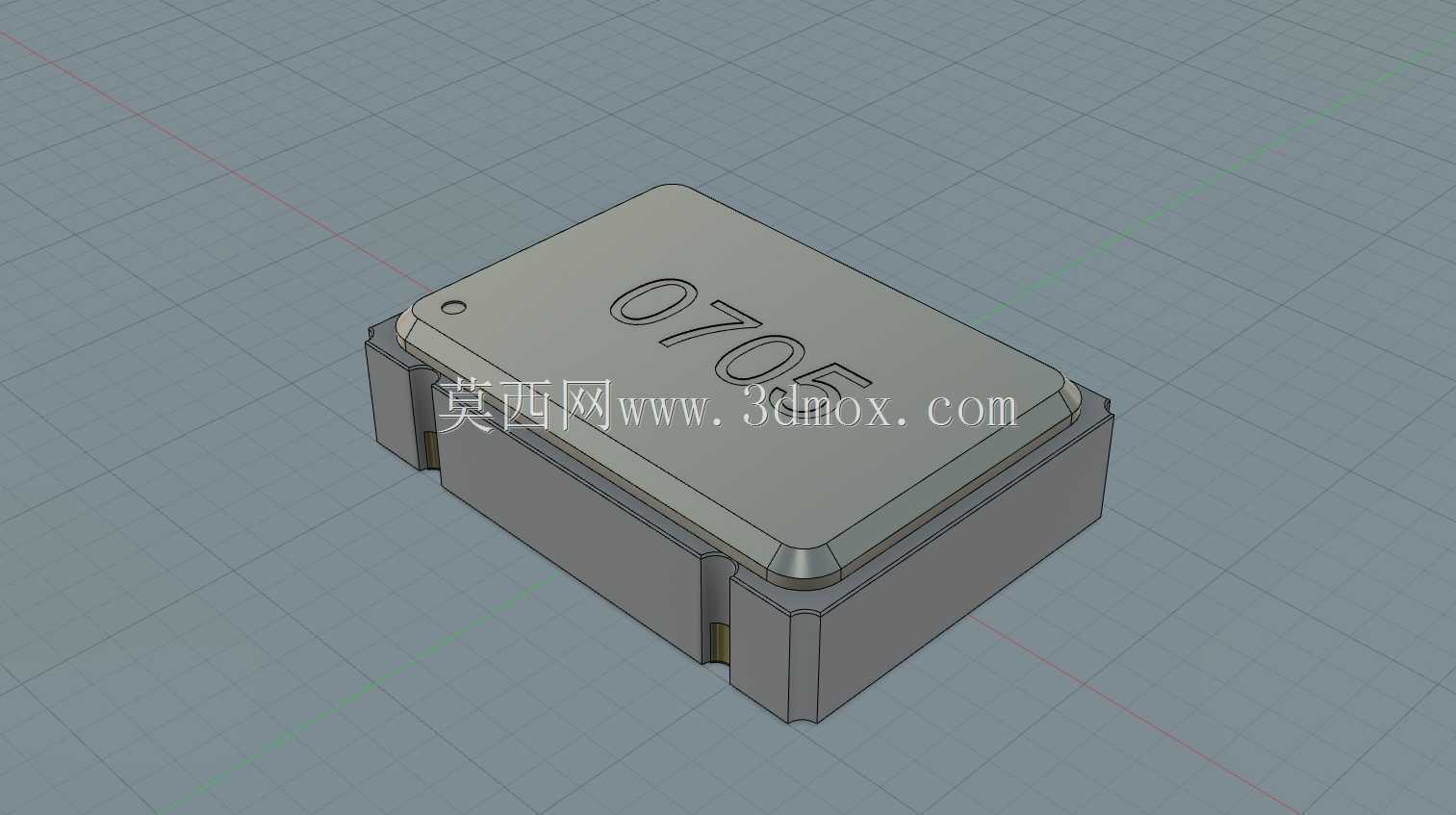

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，0705封装的贴片振荡器是板上时钟链路的核心基础元件，这类元件的三维结构建模精度，直接影响到后续PCB封装库制作、SMT钢网开孔设计、整机组装干涉检查的准确性，很多刚接触硬件结构协同设计的工程师，往往容易忽略这类小型SMD元件的细节建模，导致贴片阶段出现元件偏移、焊盘对位不准、外壳与周边屏蔽罩干涉等问题。这款0705贴片振荡器的结构设计，完全遵循表面贴装元器件的行业通用设计规范，外壳采用金属屏蔽封装结构，顶面做了轻微的倒角过渡处理，既可以避免SMT吸嘴拾取时出现打滑，也能减少回流焊过程中外壳边角的应力集中，降低元件开裂的风险。顶面蚀刻的0705标识位，做了0.

　　05mm深度的凹刻处理，不会额外增加元件的整体高度，同时能满足生产环节的视觉识别需求，方便SMT产线的AOI设备做元件方向检测。从安装边界来看，这款元件的焊端结构采用了侧面半包式设计，焊盘延伸至元件本体侧面1/3高度位置，这种设计既可以保证回流焊时焊锡的爬升高度，形成可靠的焊点弯月面，也能控制元件整体的占位尺寸，不会额外占用PCB板上的布线空间。建模过程中，特意对元件底部的悬空高度做了精确还原，这个间隙是保证焊锡能够充分浸润焊端、避免虚焊的关键尺寸，间隙过小会导致焊锡无法渗入元件底部，形成冷焊缺陷，间隙过大则会在贴片时出现元件歪斜、立碑等工艺问题。在实际的板卡设计场景中，这类振荡器通常会布置在主控芯片的时钟输入引脚附近，

　　周边往往会搭配0.1uF的去耦电容、匹配电阻等小型元件，精确的三维模型可以帮助结构工程师在设计阶段就检查元件之间的安全间距，避免出现元件高度冲突、焊盘重叠等问题。比如在便携式智能设备的主板设计中，板上空间极其紧凑，主板上方往往会叠加屏蔽罩、电池支架、散热石墨片等结构，振荡器的整体高度误差如果超过0.1mm，就可能出现顶到屏蔽罩、压破绝缘片的问题，这款模型对元件的顶面平面度、边角R角、焊端突出尺寸都做了1:1的还原，能够直接导入到PCB装配检查环节，不需要额外做尺寸修正。从功能特性上看，金属外壳的结构设计除了提供物理防护之外，还能起到电磁屏蔽的作用，减少外界电磁干扰对内部振荡电路的影响，保证输出时钟信号的稳定性，

　　建模时对外壳的接缝位置也做了细节还原，这个接缝位置的尺寸精度，会影响到结构仿真时的屏蔽效能计算结果，对于高可靠性要求的工业级、车规级板卡设计来说，这些细节参数都是必不可少的。很多工程师在制作这类元件的封装库时，往往只绘制二维的焊盘图形，忽略三维模型的匹配，导致在做整机虚拟装配时，无法提前发现干涉问题，等到打样阶段才发现元件和周边结构冲突，不仅增加了打样成本，还会拖慢整个项目的研发进度。这款0705贴片振荡器的三维结构，完全按照实际量产元件的尺寸公差做了建模，所有的安装尺寸、外形轮廓、突出特征都和实物保持一致，既可以用于PCB设计阶段的封装库搭建，也可以用于SMT产线的吸嘴选型、回流焊治具设计参考。在车载电子模块的设计中，这类元件还需要满足振动、冲击环境下的可靠性要求，模型中还原的焊端结构和本体的结合位置，可以用于后续的焊点可靠性仿真，模拟不同振动工况下的焊点应力分布，提前优化焊盘尺寸和元件布局位置，避免产品在使用过程中出现焊点脱落、元件失效的问题。
