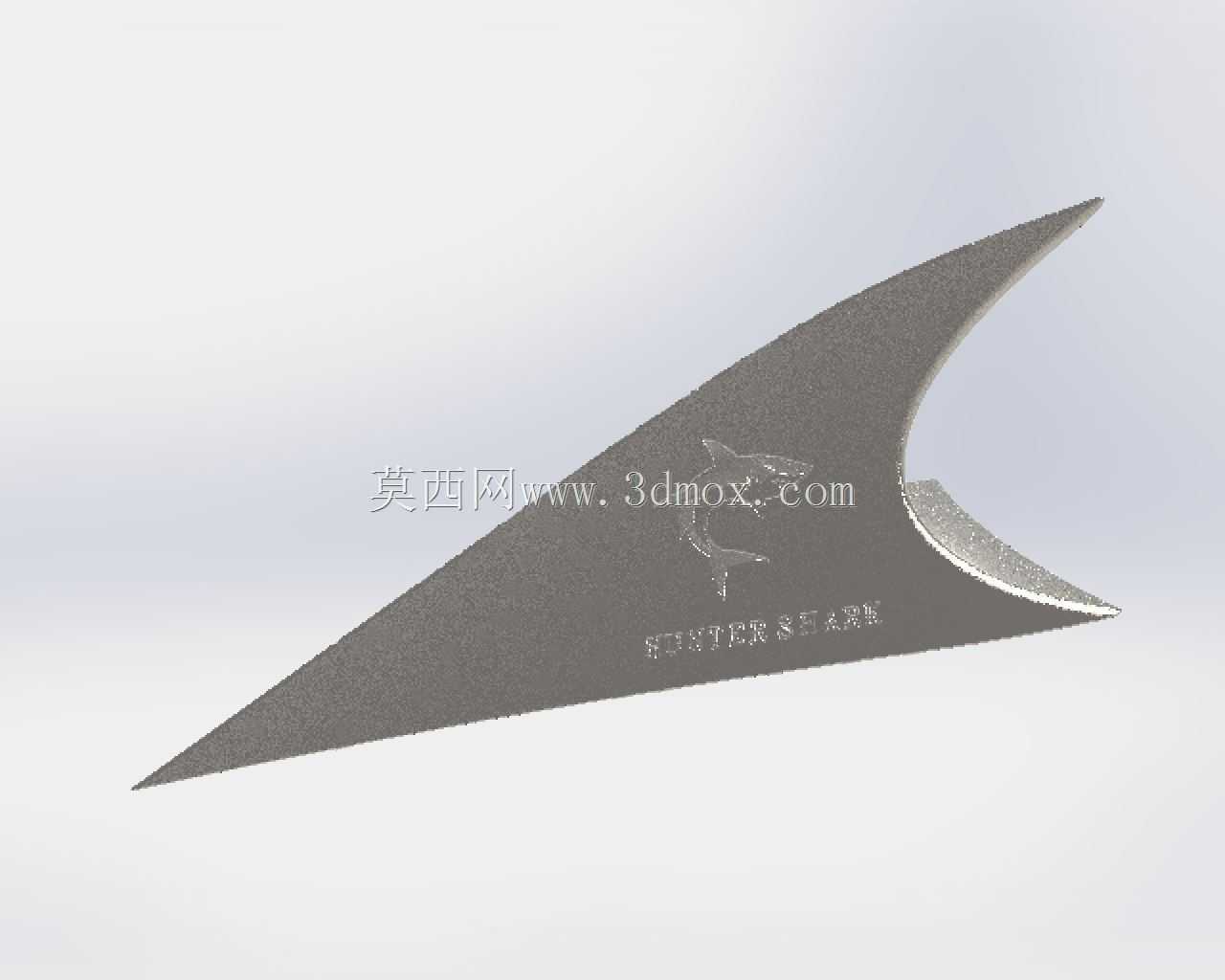

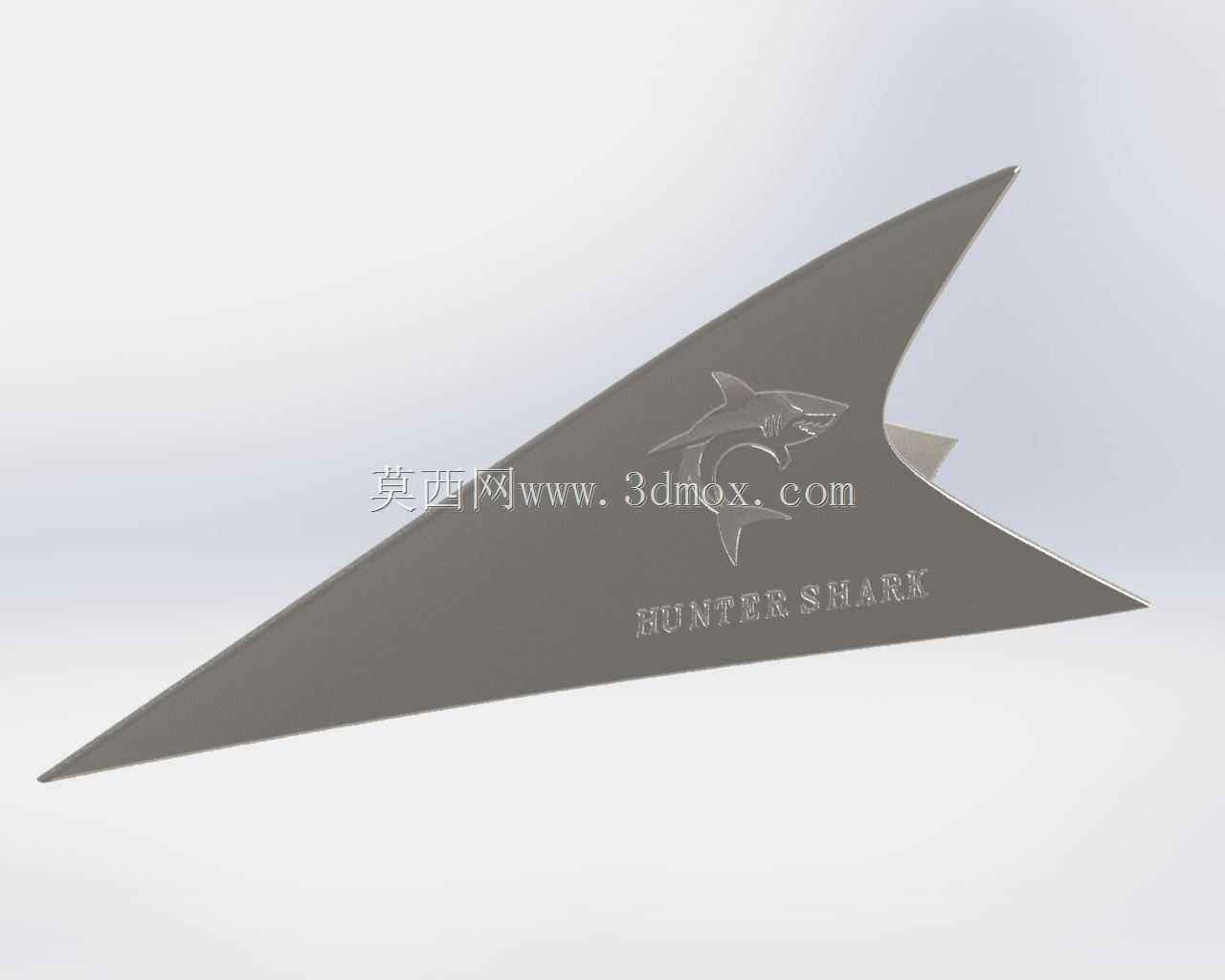

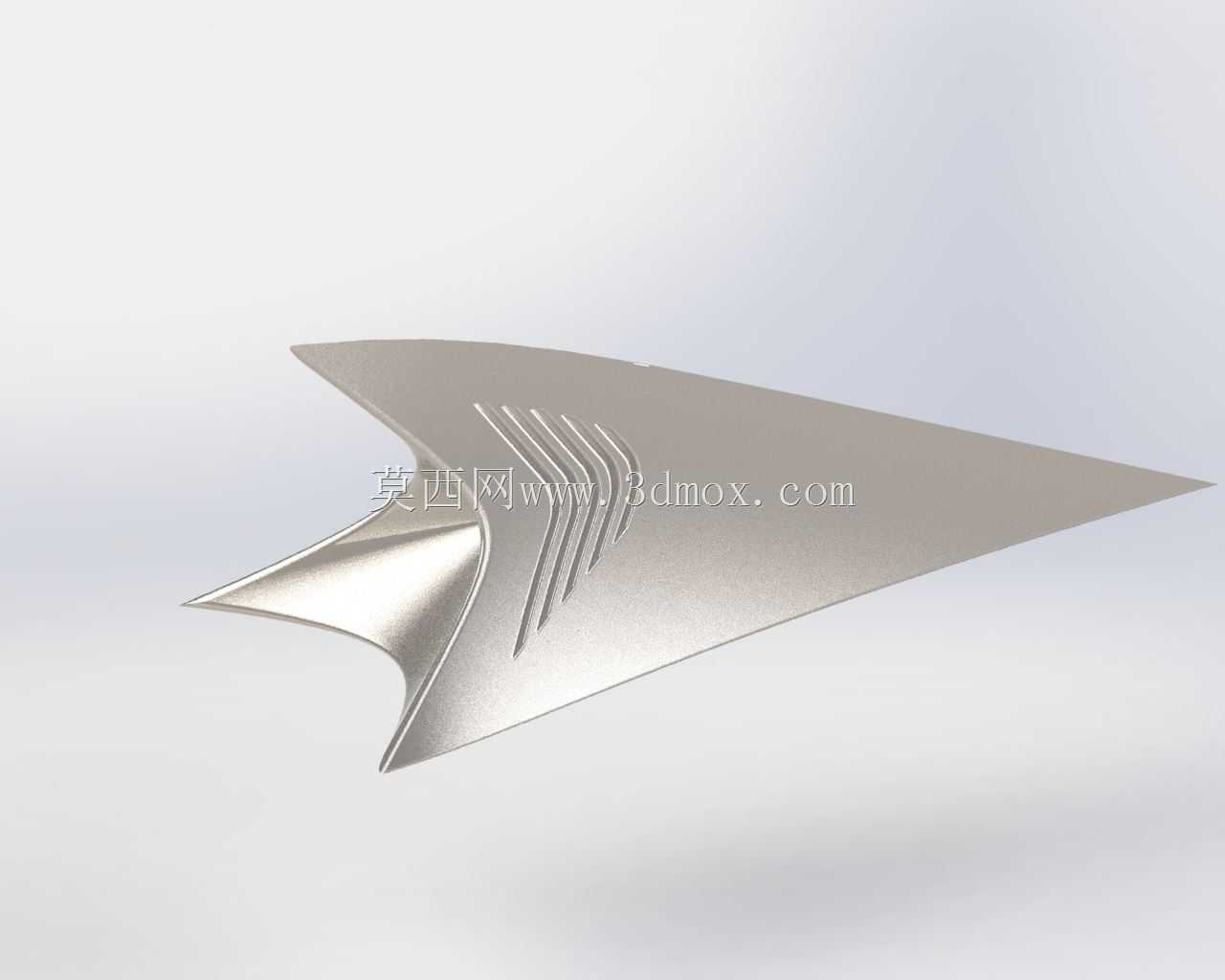

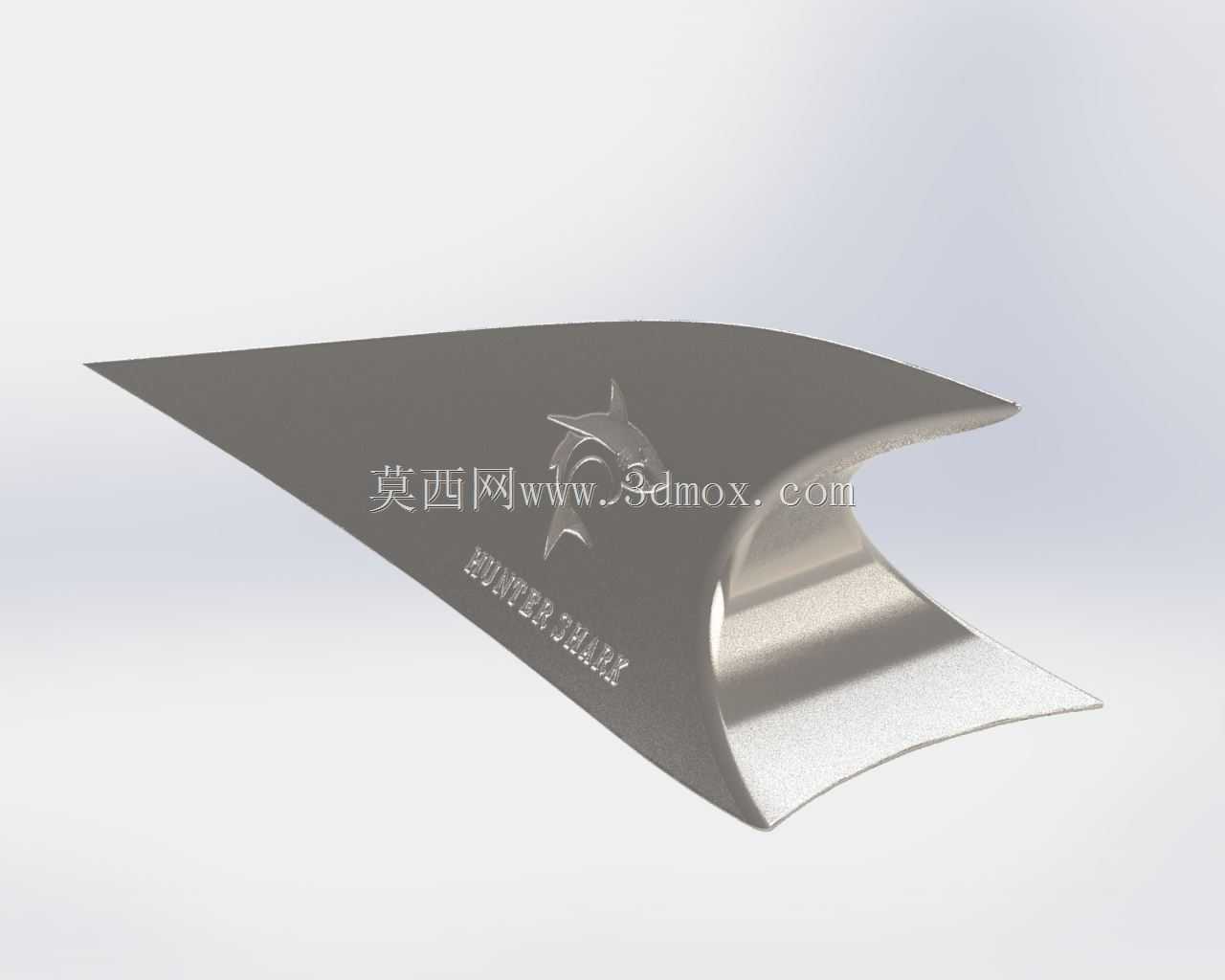

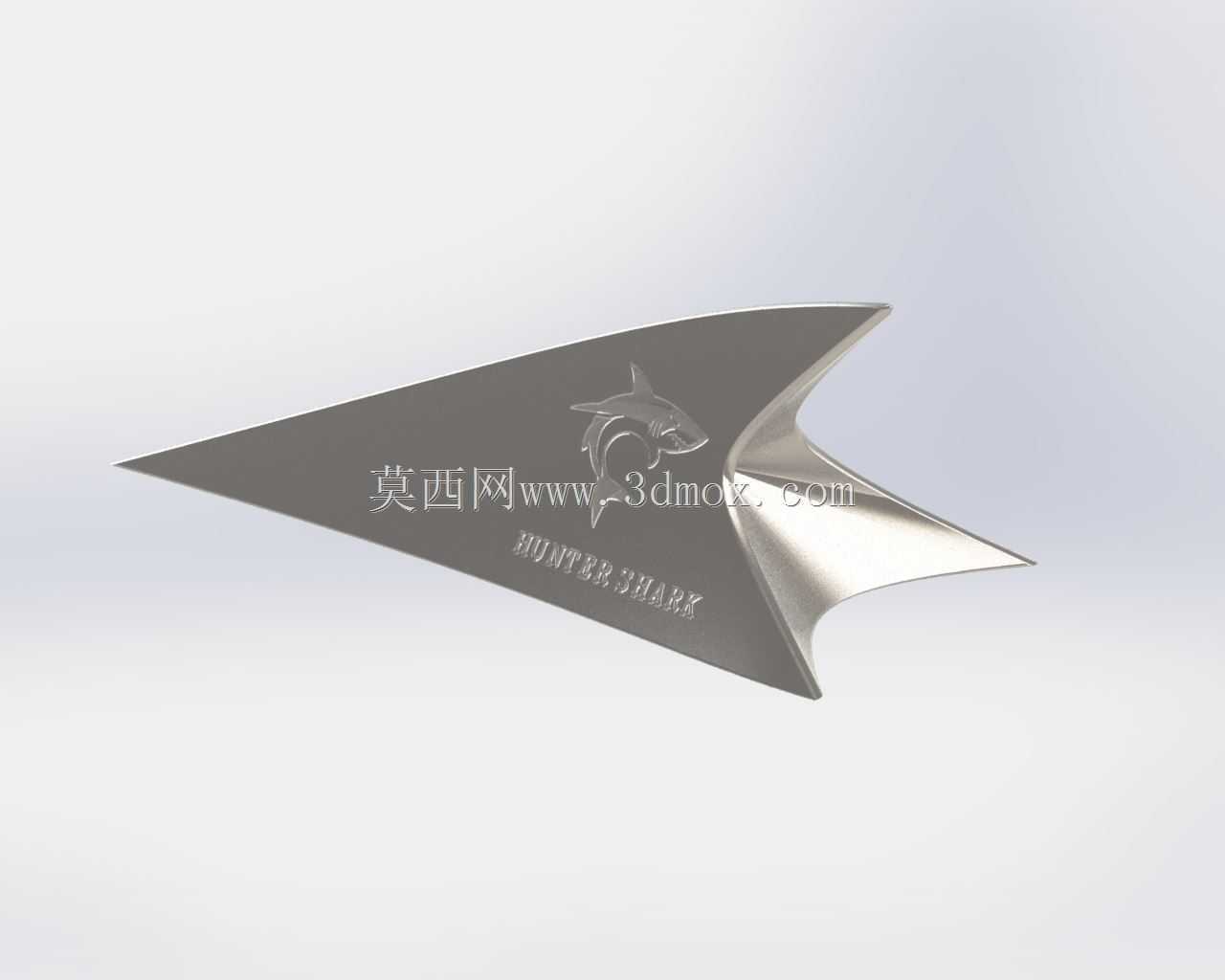

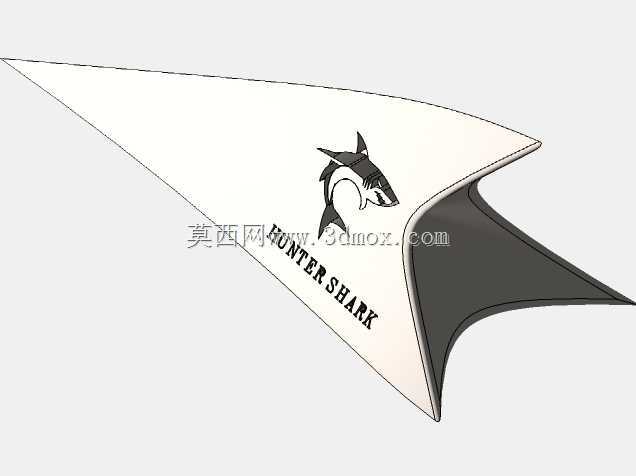

汽车空气动力学鱼鳍式扰流结构件

　　该结构件属于车身外饰空气动力学组件范畴，日常应用场景覆盖乘用车辆高速行驶工况下的气流梳理环节，主要部署在车顶尾部、尾箱盖上沿或者侧裙末端区域，核心作用是梳理流经车身表面的紊乱气流，降低高速行驶时的空气升力，减少气流剥离车身时产生的涡旋阻力，同时能够在雨雪天气下引导气流走向，减少后挡风玻璃区域的泥水附着，提升雨天行驶的后方视野清晰度。从功能特性来看，该部件采用一体化曲面成型结构，无额外拼接缝隙，表面做镜面级抛光处理，能够最大程度降低气流与部件表面的摩擦阻力，曲面过渡区域全程保持G2连续曲率，不会出现气流在曲面拐点处产生局部分离的问题。设计过程中优先参考了整车外流场CFD仿真的气流迹线数据，

　　整体翼型截面参照低速翼型的压力分布特性做了适配调整，前缘做圆弧钝化处理避免尖锐边缘产生的风噪，后缘逐步收窄形成薄边结构，引导上下表面气流在尾端平滑汇合，减少尾涡的产生强度。部件的安装边界预留了3M胶粘贴层的容差空间，底部贴合面完全匹配对应车型车顶的曲面弧度，安装后与车身表面的缝隙控制在1mm以内，不会额外产生凸起造成的气流干扰。外形尺寸方面，整体长度控制在200mm区间，最大宽度85mm，最高点距离安装面的高度为35mm，既保证了足够的气流梳理有效面积，又不会因为高度过高增加额外的迎风阻力，同时不会影响天窗开启的运动行程，也不会对车顶天线的信号接收产生遮挡干扰。结构壁厚采用均匀2.5mm设计，边缘区域做渐变加厚处理到3mm，

　　既保证了高速行驶下的结构刚度，避免气流冲击产生的共振异响，又控制了部件整体重量，不会增加车顶的额外负载。部件表面预留了标识蚀刻区域，可兼容不同车型的品牌标识刻印需求，蚀刻深度控制在0.2mm，不会破坏表面的曲面连续性，也不会在蚀刻位置产生气流紊流。在实际装车验证环节，该结构件在120km/h时速下能够降低整车风阻系数约0.008，对应的高速百公里油耗可降低0.1L左右，同时能够将后挡风玻璃区域的气流流速提升12%，减少雨天泥水附着面积约40%。设计过程中还考虑了行人碰撞保护要求，部件边缘全部做R2以上的圆角处理，材质选用耐候性ABS混合PC材质，碰撞时能够产生可控的溃缩变形，不会对行人头部造成硬性冲击伤害。

　　安装结构除了底部的粘贴层之外，还预留了两个隐形卡扣位，可对应车顶预留的安装孔位做双重固定，避免长期高速行驶或者极端大风天气下部件脱落的风险。曲面建模过程中全程遵循曲率连续原则，每个曲面面片的控制点数量控制在合理区间，避免后续模具开模时出现曲面褶皱或者分型面错位的问题，拔模角度统一设置为1.5度，满足注塑生产的脱模要求，不会出现粘模或者表面拉伤的缺陷。
