斜面操作台式设备控制箱壳体结构

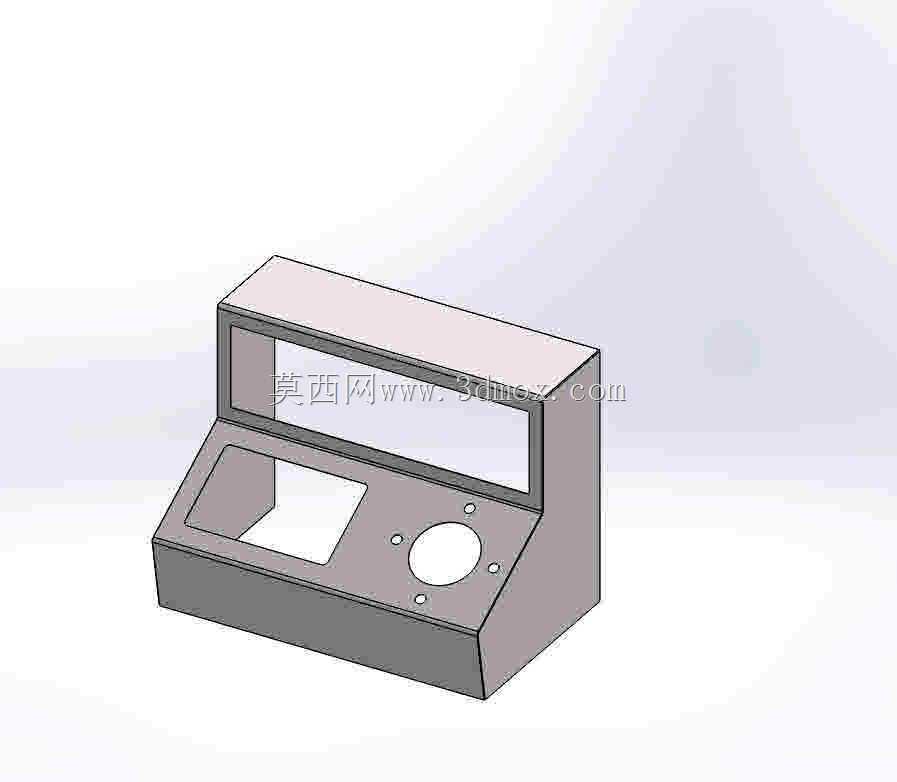

　　这款斜面操作台式控制箱壳体，多用于小型台式检测设备、实验室小型仪器、桌面式工控终端的外层承载结构，日常在生产工位旁的质检台、实验室操作台面、小型设备集成工位上十分常见，主要承担内部电控元件、显示模块、操作旋钮的安装固定，同时为操作人员提供符合人体工学的操作交互界面。从结构设计来看，壳体采用一体式折弯成型思路，整体为L型台座结构，后部设置竖向的矩形显示窗口安装位，窗口边缘预留了显示面板的压装台阶与固定孔位，可直接嵌入安装矩形液晶显示屏，窗口边框的折弯高度刚好覆盖显示屏侧边的安装缝隙，避免灰尘、杂物从侧边进入壳体内部。前部的斜面操作区域做了15度左右的倾斜设计，这个角度是结合桌面操作时人眼与手部的自然操作角度确定的，

　　操作人员坐在工位上时，视线可以自然落在斜面上的操作元件上，手部操作时无需过度抬腕或者俯身，长时间操作也不容易产生疲劳。斜面上预留了两类安装孔位，一处是方形的大尺寸开孔，用于安装数显表、急停按钮组或者小型触摸屏，另一处是圆形的主调节元件安装位，周边均匀分布四个小孔，用于固定旋钮、电位器或者钥匙开关，孔位的排布遵循操作逻辑，高频操作的元件布置在斜面靠近操作人员的一侧，显示类元件布置在靠近后部显示窗的位置，操作时不会被手部遮挡视线。壳体的侧边与底部都预留了安装折边，底部折边上有对应的固定孔，可以通过螺栓直接固定在设备台面上或者配套的支架上，侧边的折边则用于壳体拼合时的连接固定，整体折弯的R角统一取1.5mm，既符合钣金加工的常规工艺要求，

　　也能避免锐边划伤安装人员与操作人员。从安装边界来看，壳体整体的宽度控制在300mm以内，深度在200mm左右，后部显示窗的高度在150mm上下，整体占用桌面空间较小，适合放置在空间有限的操作工位上，内部的安装空间做了分区设计，后部竖向腔体用于安装电源模块、接线端子排等竖向布置的元件，前部斜面下方的腔体用于安装操作元件的接线与小型控制板，腔体内部预留了走线槽的安装位置，布线时可以将强电与弱电线路分开布置，减少信号干扰。壳体的板材厚度选用1.5mm的冷轧钢板，兼顾结构强度与轻量化要求，日常使用中不会因为按压操作产生明显形变，表面做喷塑处理后可以适配不同设备的外观配色，安装时所有外露的孔位都做了去毛刺处理，

　　配合对应的橡胶护线圈可以保护穿过孔位的线材不被割破。在实际设备集成场景中，这类壳体不需要额外定制复杂的模具，通过常规的激光切割、数控折弯、焊接打磨工艺即可完成加工，加工周期短，改型成本低，非常适合小批量定制化的设备开发项目，设计时已经考虑了常规电控元件的安装尺寸兼容性，大部分标准尺寸的显示模块、按钮旋钮都可以直接安装，不需要二次加工开孔。
