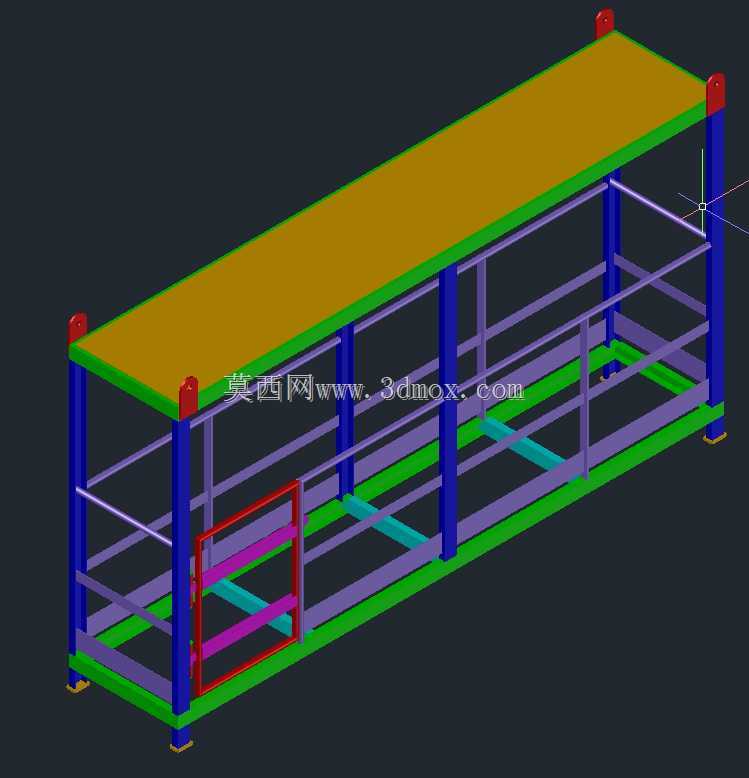

九米跨距四点五米幅宽载人作业吊篮结构

　　做高空起重作业配套结构设计快十二年，经手的载人作业平台类三维结构不下四十套，这套9米跨距4.5米幅宽的载人吊篮，是针对大跨度高空作业场景做的适配性结构，和常规窄幅吊篮的设计逻辑有很明确的场景指向性。先从实际应用场景说，这类大尺寸吊篮主要用在大型场馆钢结构施工、桥梁外侧检修维护、大型储罐外壁防腐作业、大跨度工业厂房屋面施工这类场景——常规1.2米到2米幅宽的吊篮，单次载员最多2到3人，作业覆盖宽度有限，大跨度作业面下频繁移位会拖慢整体施工节奏，还会增加高空移位的安全风险，这套9米长4.5米宽的平台结构，单次可承载6到8名作业人员同时开展同截面作业，还能携带小型作业工具、涂装耗材、检测设备，不用反复通过地面起吊转运物料，能把单作业面的施工效率提升近一倍。

　　从实际用途层面拆解，这个结构核心是作为高空作业的载人载物承载平台，和起重设备的吊钩组配合使用，区别于物料吊装吊笼，载人结构的安全冗余设计是放在第一位的。整个平台的主承载框架采用矩形钢管焊接成型，主受力梁的截面选型是按照额定载员加携带物料总载荷1.2倍动载系数、1.5倍静载系数做的有限元校核，避免起吊启停过程中的冲击载荷造成结构形变。平台四周设置1.2米高的防护栏杆，栏杆中间设置两道横杆，底部设置18厘米高的挡脚板，防止作业人员失足、工具物料高空坠落，所有焊缝都要求满焊，焊后做探伤检测，杜绝虚焊漏焊带来的结构隐患。

　　说回设计思路，做这个结构的时候最先敲定的是外形安装边界：整体长度方向9米，宽度方向4.5米，这个尺寸不是凭空定的，是匹配常用25吨级汽车吊、50吨级履带吊的额定作业幅度下的吊重能力——在10米作业半径下，这类常规起重设备的额定吊重完全覆盖吊篮自重加额定载荷的总重量，不用额外调用大吨位起重设备，降低施工方的设备调用成本。吊点的设置是整个结构设计的核心，四个主吊点分布在平台框架的四个角点位置，每个吊点都采用双耳板加销轴的连接结构，吊点位置做了局部加强，加焊了三角形加强筋板，避免起吊过程中吊点处应力集中造成结构撕裂；四个吊点通过等长的钢丝绳连接到上部的吊环，保证起吊过程中平台始终保持水平状态，倾斜率控制在1%以内，防止平台倾斜造成人员站立不稳、物料滑移。

　　平台的底板采用花纹钢板铺设，花纹钢板的厚度选的是4mm，既能保证承载刚度，又不会过多增加结构自重，钢板表面的防滑纹路能避免作业人员在平台上走动时滑倒，尤其是雨天或者涂装作业有涂料洒落的场景下，防滑性能的冗余设计很有必要。平台的入口处设置了向内开启的安全门，安全门采用插销式锁止结构，起吊过程中门不会因为晃动自动开启，人员进出平台的时候也能快速开合，不用额外携带工具操作。另外在设计的时候特意考虑了结构的拆解运输性，整个平台框架分成三个模块化段，段与段之间采用高强度螺栓加定位销连接，运输的时候可以拆成三个3米长4.5米宽的单元，普通货运车辆就能运输，到现场之后不用大型焊接设备，两个工人配合半小时就能完成整体组装，适配不同施工场地的转场需求。

　　很多刚入行的结构设计人员做这类载人吊篮的时候，容易只关注结构强度，忽略实际作业中的使用细节：比如平台栏杆上预留了安全带挂点，每隔1米就设置一个挂环，作业人员在平台上移动的时候，安全带可以始终挂在挂点上，实现全程高挂低用的安全要求；平台底部框架的四个角都设置了橡胶缓冲垫，落地的时候能起到缓冲作用，减少刚性冲击对结构焊缝的损伤，也能避免平台落地时弹跳造成人员站立不稳。另外整个结构的重心做了精准配平，设计阶段就把自重分布、额定载荷下的重心位置控制在平台几何中心正负10厘米范围内，起吊过程中不会出现偏载倾斜的情况，哪怕平台上的人员集中站在某一侧，只要在额定载荷范围内，倾斜角度也不会超过安全阈值。

　　从安装边界来说，这个吊篮的上部吊环适配标准的起重机吊钩，不用额外制作转换接头，和现场常用的卸扣、钢丝绳规格完全匹配，施工方拿到结构之后不用做二次改装就能直接投入使用。和常规小尺寸吊篮相比，大尺寸结构的抗风性能也做了针对性设计，平台的侧面没有设置封闭挡板，减少风阻面积，在六级风以下的作业环境下，结构的晃动量控制在安全范围内，不会因为风载荷造成平台大幅摆动影响作业安全。另外在框架的合适位置预留了工具挂板的安装孔位，作业人员可以根据施工需求挂装工具袋、配电箱、小型设备支架，不用在现场临时焊接破坏主框架结构。

　　做这类载人作业结构，永远是安全优先于使用便利性，所有的结构设计细节都是围绕“可靠、好用、适配现场”这几个核心点，没有多余的花哨结构，每个梁的截面、每个板的厚度、每个吊点的位置，都是经过载荷计算、场景适配反复调整出来的，毕竟这类设备直接关系到高空作业人员的生命安全，容不得半点设计上的疏漏。
